Σελίδα 27
ΠΡΟΣΟΧΗ
ΜΗΝ τοποθετείτε το πάνελ με την όψη
του προς το δάπεδο, επάνω σε τοίχο ή σε
ακανόνιστες επιφάνειες.
Βήμα 3: Τοποθέτηση του πάνελ
Ευθυγραμμίστε το εμπρός πάνελ με τον
κύριο κορμό, λαμβάνοντας υπόψη τη θέση
των πλευρών των σωληνώσεων και της
αποχέτευσης. Κρεμάστε τα τέσσερα μάνδαλα
του πάνελ από τους γάντζους της εσωτερικής
μονάδας. Σφίξτε τις βίδες αγκίστρωσης του
πάνελ ομοιόμορφα από τις τέσσερις γωνίες.
(Βλέπε Εικ. 10.3)
ΣΗΜΕΙΩΣΗ: Σφίξτε τις βίδες μέχρι το πάχος
του αφρώδους υλικού μεταξύ του σώματος
και του πάνελ να ελαττωθεί σε 4-6mm (0,2-
0,3”). Το άκρο του πάνελ πρέπει να έρχεται σε
επαφή με το άνοιγμα της οροφής.
Ρυθμίστε το πάνελ στρέφοντάς το στην
κατεύθυνση του βέλους που απεικονίζεται
στην Εικ 10.3 έτσι ώστε το άνοιγμα οροφής
να έχει καλυφθεί τελείως.
1. Συνδέστε τους δύο ακροδέκτες του
μοτέρ περσίδων στα αντίστοιχα καλώδια
του κιβωτίου ελέγχου.
Βήμα 1: Αφαιρέστε τη εμπρόσθια γρίλια.
1. Πιέστε και τις δύο γλωττίδες ταυτόχρονα
προς το μέσον για να ξεκλειδώσετε το
γάντζο της γρίλιας.
2. Κρατήστε τη γρίλια σε γωνία 45°, σηκώστε
την ελαφρά και απομακρύνετέ την από
τον κορμό.
Βήμα 2: Αφαιρέστε τα καλύμματα εγκατάστασης στις
τέσσερις γωνίες σύροντάς τα προς τα έξω.
Τοποθέτηση πάνελ
10

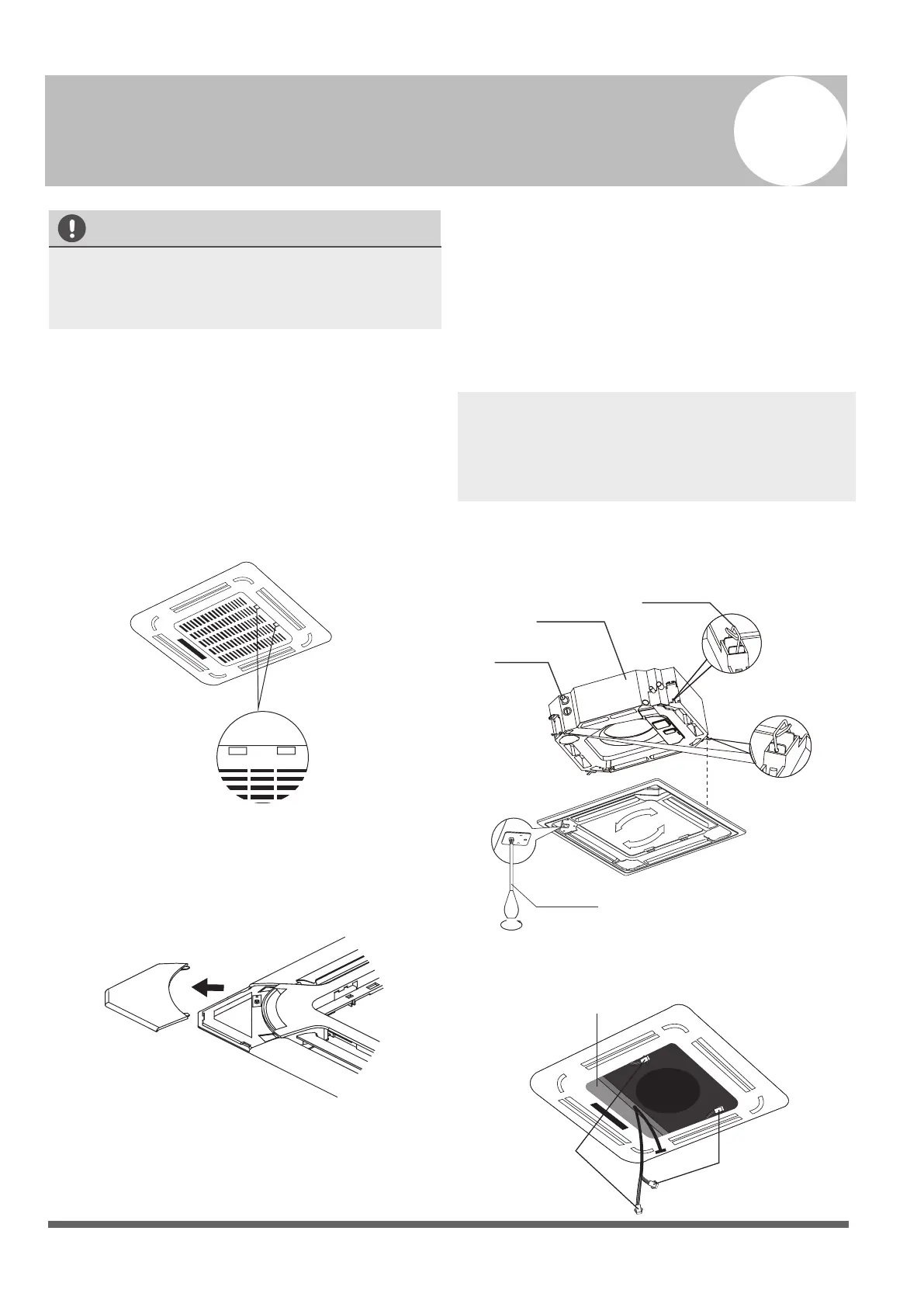

Eικ. 10.1
Eικ. 10.2
Eικ. 10.4
Eικ. 10.3
Μάνδαλο
Πλευρά
σωλήνωσης
Πλευρά
αποχέτευσης
Κιβώτιο ελέγχου
Σύνδεση του
μοτέρ
περσίδων
Σύνδεση του μοτέρ
περσίδων
Κατσαβίδι
