Pagina 25

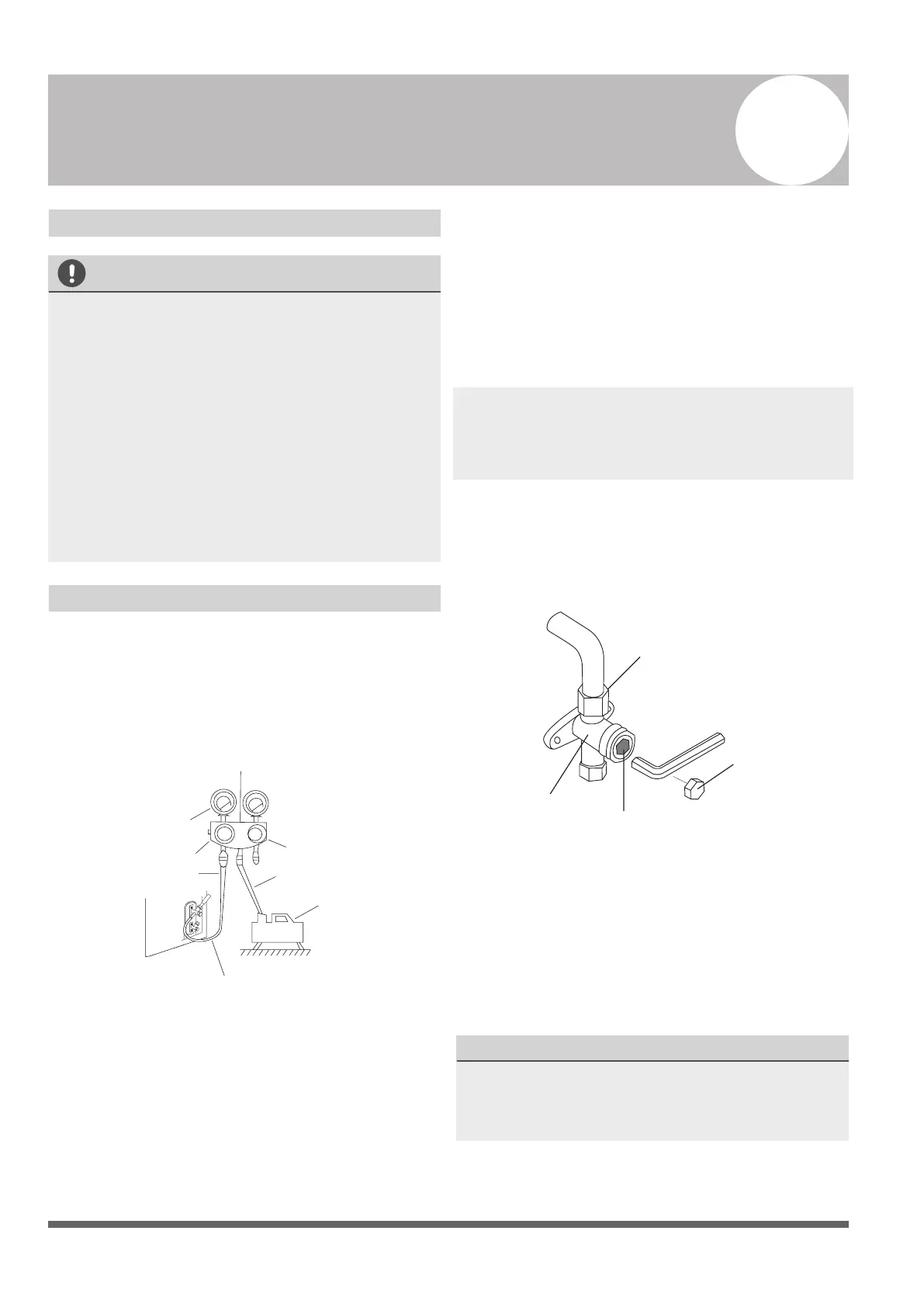

Eliminarea aerului din instalatie
9
ATENTIE
• Folositi o pompa de vid cu o capacitate de
-0.1MPa si capcitatea de evacuare a aerului
peste 40L/min.
• Unitatea exterioara nu trebuie vidata. NU
DESCHIDETI supapele de gaz si lichid.
• Asigurati-va ca indicatorul aseaza o valoare
de maxim -0.1MPa dupa 2 ore. Dupa 3 ore de
functionare, valoarea asata este de peste
-0.1MPa, vericati daca exista o scurgere
de gaz sau apa in conducta. Daca nu exista
scurgeri, faceti o alta vidare timp de 1-2 ore.
• NU folositi agent frigoric la vidarea
sistemului.
1. Conectati furtunul de incarcare al colectorului
la supapa de presiune scazuta a unitatii
exterioare.
2. Conectati un alt furtun de incarcare de la
indicatorul colectorului, la pompa de vid.
3. Deschideti supapa de presiune scazuta a
colectorului si mentineti supapa de presiune
ridicata inchisa.
4. Porniti pompa de vid pentru a etansa sistemul.
5. Mentineti pompa de vid cel putin 15minute sau
pana indicatorul combinat aseaza -76cmHG(-
1x105Pa)
6. Inchideti supapa de presiune scazuta a
colectorului si opriti pompa.
7. Asteptati 5 minute si apoi vericati daca exista
schimbari in presiunea sistemului.
NOTA: Daca nu exista schimbari in presiunea
sistemului, desurubati capacul supapei de
presiune ridicata. Schimbarea presiunii
sistemului poate indica o scurgere de gaz.
8. Deschideti supapa de inalta presiune cu
ajutorul unei chei hexagonale (imbus),
intorcand in sensul acelor de ceasornic, 1/4
dintr-o miscare completa.
Veti auzi cum gazul este evacuat din sistem.
Dupa 5 secunde puteti inchide supapa.
Inainte de folosirea unei pompe de vid cu
colector, cititi manualul de utilizare pentru a va
familiariza cu acest echipament.
Precautii
Instructiuni pentru vidarea instalatiei
DESCHIDETI SUPAPELE CU GRIJA
9. Urmariti indicatorul de presiune pentru
1 minut, pentru a va asigura ca nu apar
schimbari. Indicatorul va asa o valoare usor
mai mare decat presiunea atmosferica.
10. Inlaturati furtunul de incarcare de la supapa
de service.
11. Folosind cheia xa hexagonala, deschideti
complet atat supapa de inalta presiune cat si pe
cea de presiune scazuta.
12. Strangeti capacele supapelor cu mana si apoi
cu o unealta corespunzatoare.
Atunci cand deschideti supapele, intoarceti
cheia xa hexagonala pana cand ajunge
la opritor. NU FORTATI deschiderea
suplimentara a supapei.
Indicator colector
Piulita expansiune
Capac
Trunchiul supapei
Corpul supapei
Indicator presiune
Indicator combinat
-76cmHg
Supapa presiune scazuta
Furtun incarcare
Supapa presiune scazuta
Pompa vid
Furtun incarcare
Supapa inalta
presiune
Fig. 9.1
Fig. 9.2
