MIG-185CMT
7

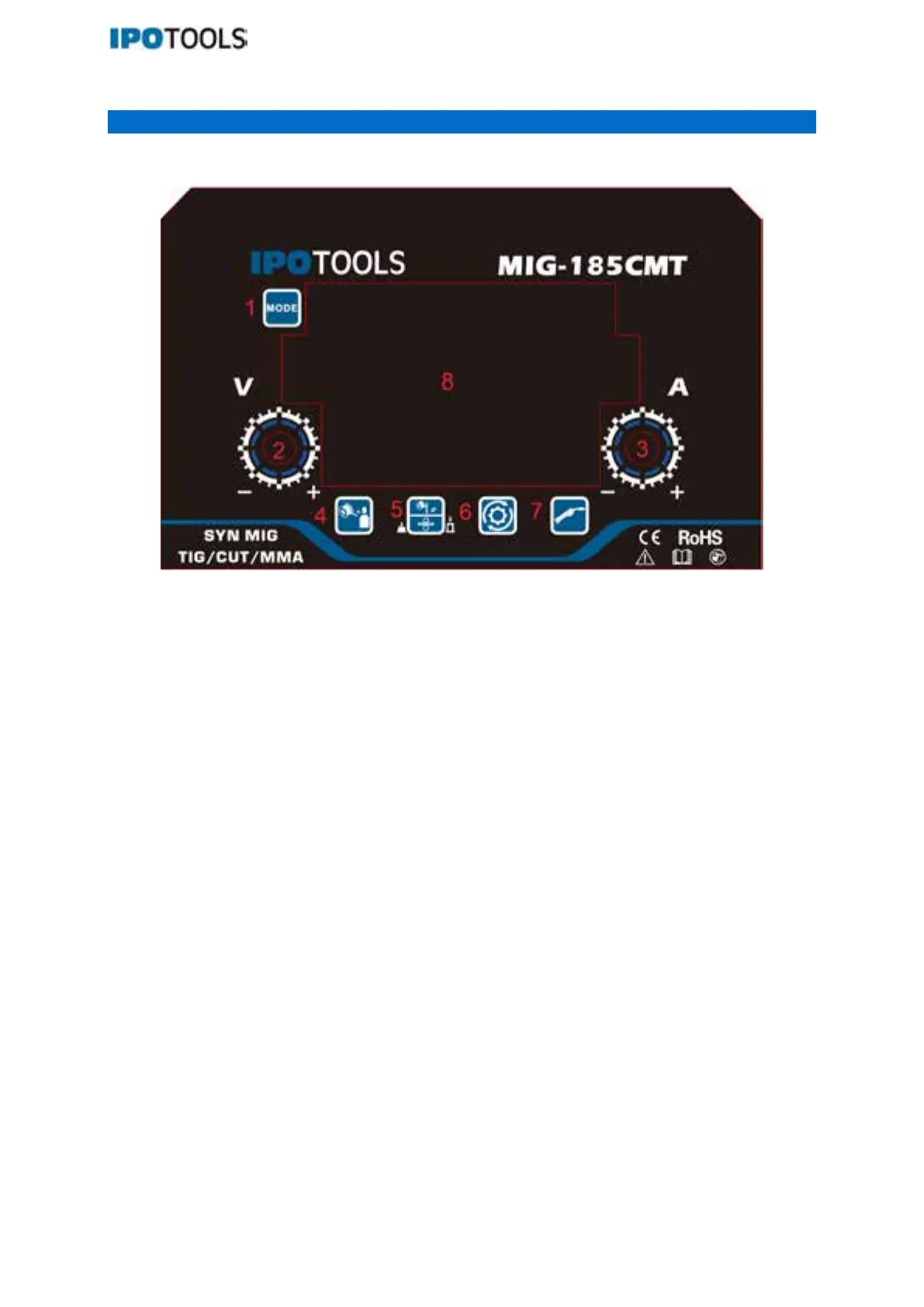

PANEL DE CONTROL
Descripció n del panel de control y de la parte delantera y trasera del aparato:
1. Botó n para modos de soldadura: MIG, SYN MIG, HF TIG, CUT, MMA
2. Mando de control:2.1 Voltaje (desviació n +/- 3V) (esta funció n solo está disponible en SYN
MIG)2.2 Voltaje (esta funció n solo está disponible en MAN (MIG manual))
3. Perilla de control de velocidad de alimentació n de soldadura / Perilla de corriente de soldadura
preestablecida / Perilla para ajustar los valores de los pará metros
4. Botó n para la selecció n del material de soldadura y del gas de soldadura (esta funció n solo está
disponible en SYN MIG)
5. 5.1 Botó n para seleccionar el diá metro del alambre de soldadura (esta funció n solo está disponible
en SYN MIG)
5.2 Botó n para alimentació n rá pida de alambre: si se mantiene pulsado este botó n durante 3
segundos, se iniciará la alimentació n rá pida de alambre, y al soltar el botó n, se detendrá
la alimentació n rá pida de alambre (esta funció n solo está disponible en MAN (manual
MIG) y SYN MIG)
6. Botó n para seleccionar los pará metros
6.1 Inductancia: ajuste de -10 a +10 (+10 duro, -10 suave) en MAN (MIG manual), SYN MIG,
6.2 Velocidad de avance del hilo al inicio del arco (ajuste de 0 a +10) en MAN (MIG manual), SYN
MIG
6.3 Pre-gas (ajuste de 0 a 2 segundos) bajo MAN (manual MIG), SYN MIG, HF TIG y CUT
6.4 Post-gas (ajuste de 1 a 5 segundos) bajo MAN (manual MIG), SYN MIG, HF TIG y CUT
7. Botó n para seleccionar los modos de disparo de la antorcha MIG: 2T/4T/ SPOT on MAN (MIG
manual), SYN MIG: Tiempo de soldadura puntual (ajuste de 0 a 3 segundos)
8.
Pantalla
LCD
