4) Ôter les vis (A - Fig. 5) de xation de la couronne
de la chaîne primaire sur la boîte de renvoi, en
s’assurant qu’elle ne soit pas expulsée de son
arbre. Tourner avec une pince (B) l’arbre du ren-
voi (C) jusqu’à quand le guide-tube (D) soit aligné
avec le tuyau et les trous de la couronne alignés
avec le moyeu pour pouvoir visser la couronne.
I
-

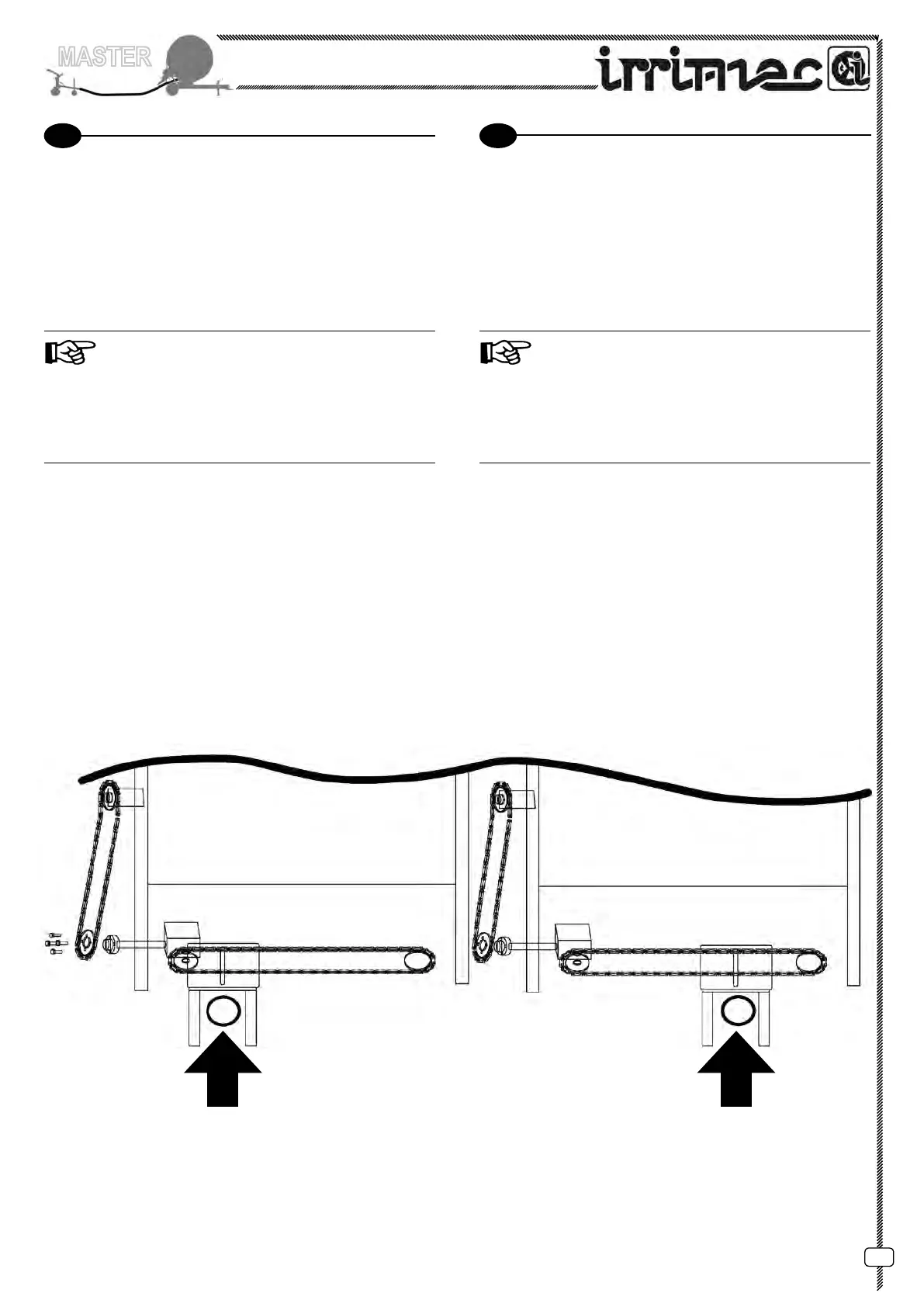

5) Si pendant l’enroulement avec le tuyau en pres-
sion la position de la fourchette guide tuyau est
trop désalignée (Fig. 6), è consigliato de chan-
ger le rapport en remplaçant la couronne avec un
nombre de dents différent.
ES
Manuale d’uso e manutenzione
IRRIGATORI SEMOVENTI
Operating and service manual
HOSE REEL IRRIGATORS
Mode d’emploi et d’entretien
ENROULEURS
Manual de uso y mantenimiento
ENROLLADORES
4) Quite los tornillos (A - Fig. 5) de jación de la co-
rona de la cadena primaria de la caja de reenvío
asegurándose de que la corona no sea expulsa-
da de su eje. Gire con una pinza (B) el eje de
reenvío (C)hasta que la guía tubo(D) esté alinea-
da con el tubo y que los agujeros de la corona
estén alineados con el buje para poder atornillar
la corona.
C
-
-
-
5) Si durante el enrollamiento con el tubo en presión
la posición de la horquilla guía tubo está dema-
siado desalineada (Fig. 6), è consigliato cambiar
la relación sustituyendo la corona con un número
de distinto de dientes.
Fig. 6
