4) Togliere le viti (A - Fig. 5) di ssaggio della co-
rona della catena primaria sulla scatola di rinvio,
assicurandosi che la corona non venga espulsa
dal suo albero. Ruotare con una pinza (B) l’albero
del rinvio (C) no a quando la guida tubo (D) sia
allineata con il tubo ed i fori della corona allineati
con il mozzo per poter avvitare la corona stessa.
È-
-
5) Se durante l’avvolgimento con il tubo in pressione
la posizione della forcella guidatubo è troppo di-
sallineata (Fig. 6), è consigliato cambiare rappor-
to sostituendo la corona con un numero di denti
diverso.
4) Remove the screws (A - Fig. 5) attaching the
primary chain ring gear on the gearbox, making
sure the ring gear is not ejected from its shaft.
Using pliers, (B) turn the gearbox shaft (C) until
the hose guide (D) is aligned with the hose and
the holes on the ring gear are aligned with the
hub to be able to tighten the ring gear itself.
5) During winding with the hose under pressure, if
the position of the fork-guide is too out of line
(Fig. 6), è consigliato to change the ratio by repla-
cing the ring gear with a different number of teeth.
Manuale d’uso e manutenzione
IRRIGATORI SEMOVENTI
Operating and service manual
HOSE REEL IRRIGATORS
Mode d’emploi et d’entretien
ENROULEURS
Manual de uso y mantenimiento
ENROLLADORES

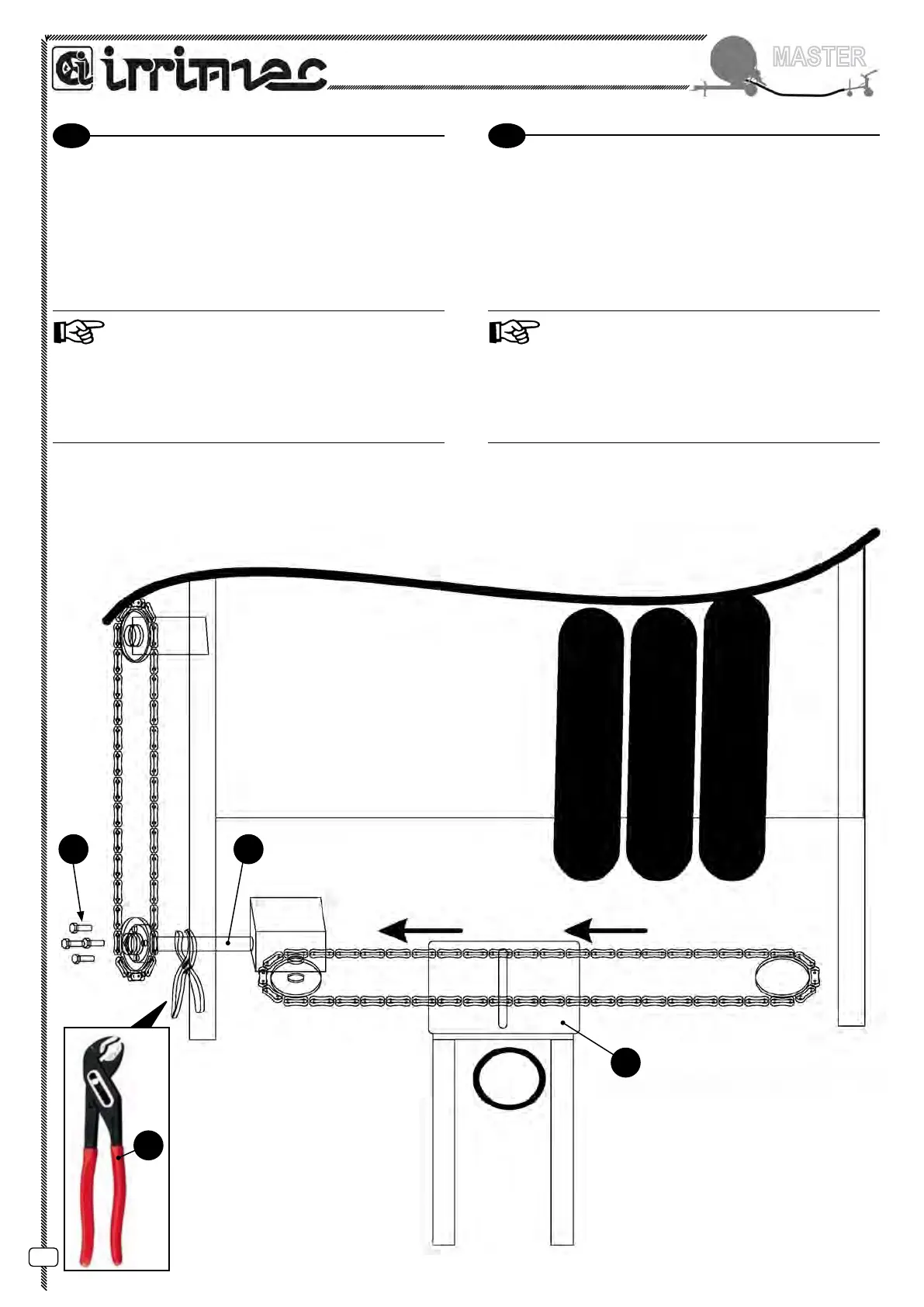

Fig. 5
