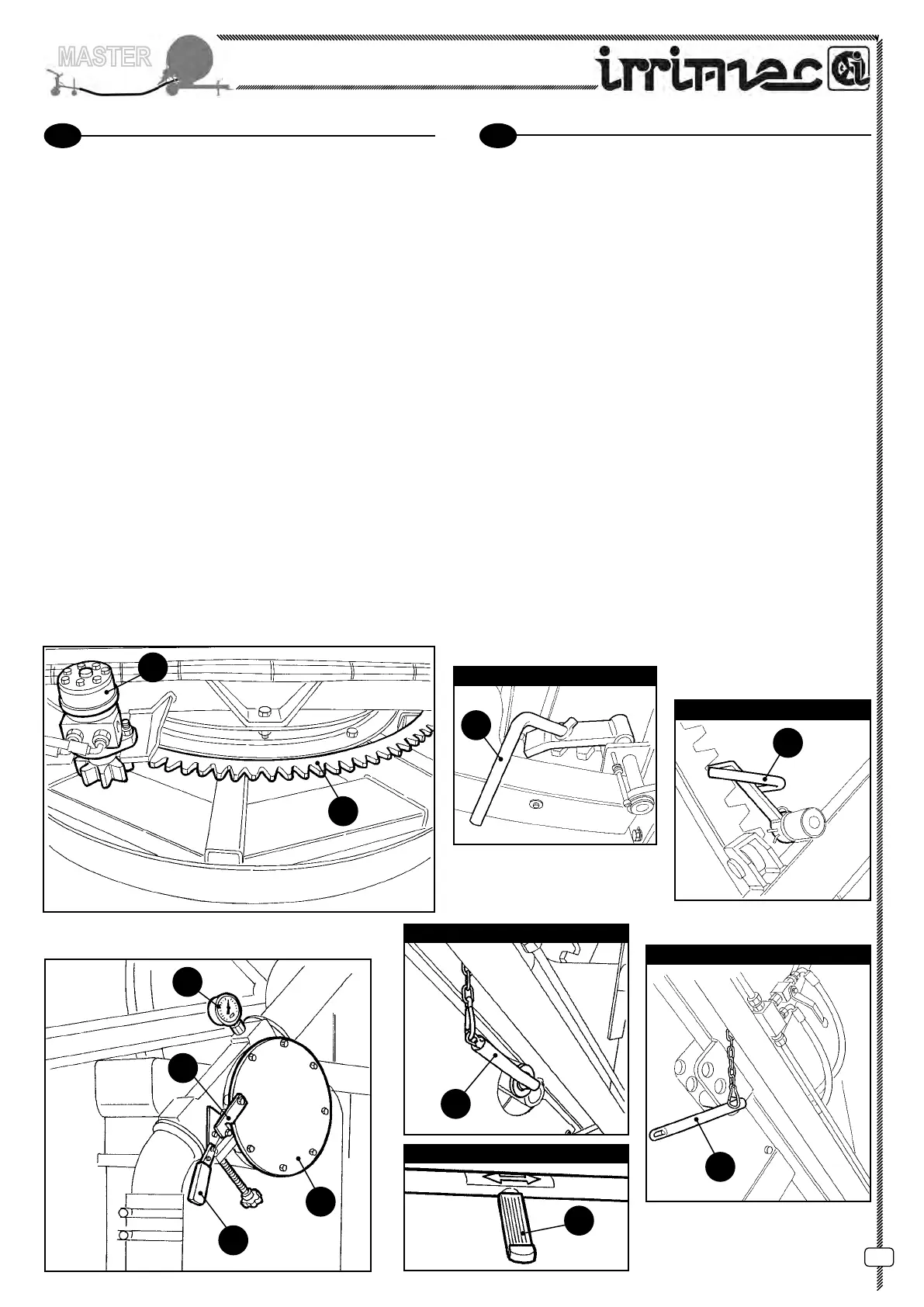

COMPOSANTS PRINCIPAUX
DE LA MACHINE
1) Timon avec anneau.
2) Pied de stationnement (cric de relevage).
3) Couronne rotation bobine porte-tuyau.
4) Roues arrières réglables.
5) Tuyau en polyéthylène.
6) Bobine porte-tuyau.
7) Chariot galvanisé.
8) Distributeur hydraulique.
9) Moteur hydraulique rotation tourelle.
10) Tourelle (galvanisée ou peinte).
11) Piattaforma.
12) Turbine.
13) Levier by-pass.
14) Plaque blocage levier by-pass (si présent).
15) Clavette anti-retour.
16) Tige de débrayage réducteur.
17) Manometro
