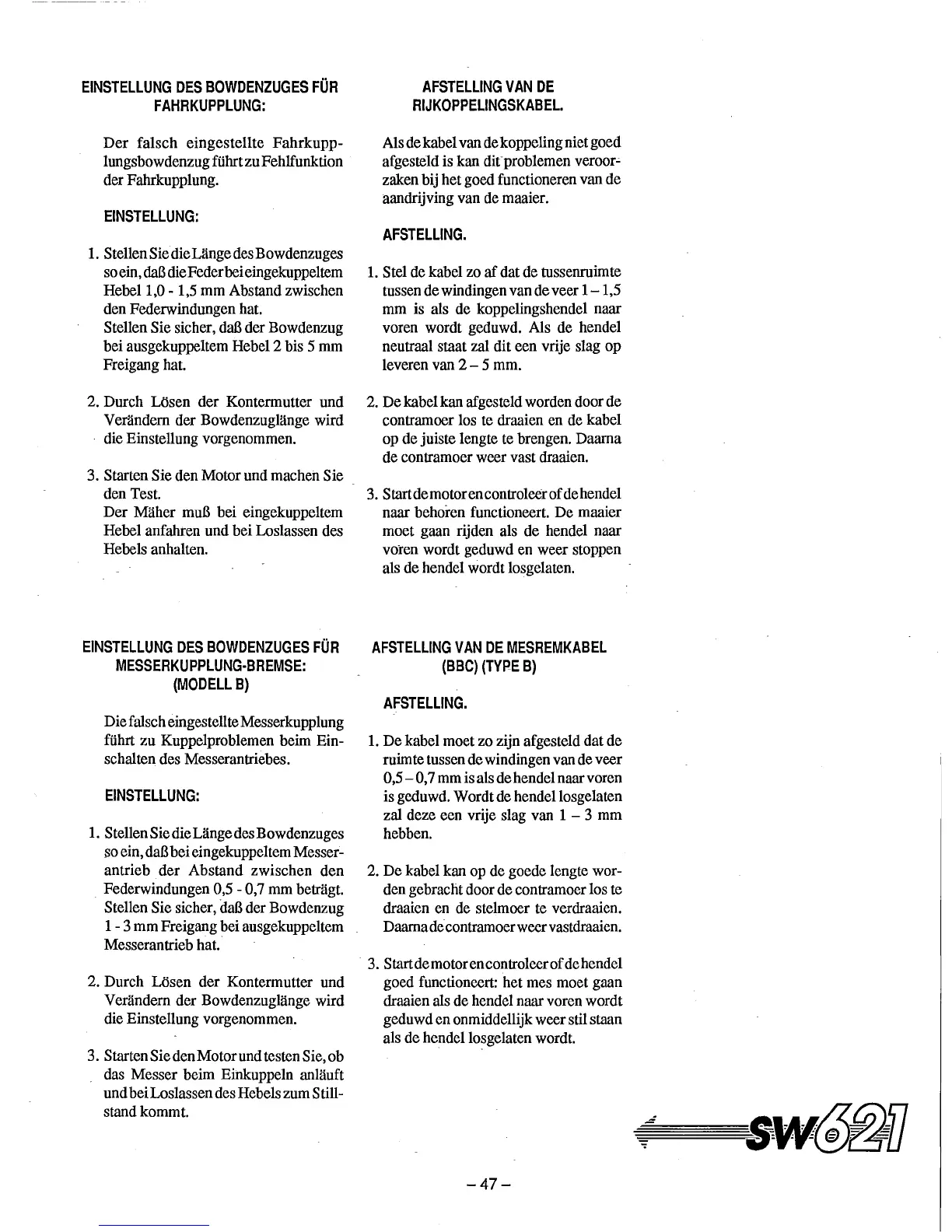

EINSTELLUNG
DES
BOWDENZUGES
FOR
FAHRKUPPLUNG:
Der
falseh
eingestellte
Fahrkupp-
lungsbowdenzugftihrt zuFehlfunktion
der Fahrkupplung.
EINSTELLUNG:
1. StellenSie dieLangedes Bowdenzuges
soein,
daB
dieFederbei eingekuppeltem
Hebel
1,0 - 1,5 mm Abstand zwischen
den Federwindungen hat.
Stellen Sie sieher, daBder Bowdenzug
bei ausgekuppeltem Hebel 2 bis 5 mm
Freigang hat.
2. Dureh
Losen
der
Kontermutter
und
Verandern der Bowdenzuglange wird
die Einstellung vorgenommen.
3. Starten Sie
den
Motor und maehen Sie
den Test.
Der
Maher
muB bei eingekuppeltem
Hebel anfahren
und
bei
Loslassen des
Hebels anhalten.
EINSTELLUNG
DES
BOWDENZUGES
FOR
MESSERKUPPLUNG·BREMSE:
(MODELL
B)
Die falseh eingestellteMesserkupplung
ftihrt zu Kuppelproblemen beim Ein-
sehalten des Messerantriebes.
EINSTELLUNG:
1. Stellen Sie die LangedesBowdenzuges
so ein, daB
bei
eingekuppeltemMesser-
antrieb
der
Abstand
zwischen
den
Federwindungen 0,5 - 0,7 mm betragt,
Stellen Sie sieher,
daBder Bowdenzug
I - 3 mm Freigangbei ausgekuppeltem
Messerantrieb
hat.
2. Dureh
Losen
der
Kontermutter
und
Verandern der Bowdenzuglange wird
die Einstellung vorgenommen.
3. Starten
SiedenMotorund
testen Sie, ob
das Messer beim Einkuppeln anlauft
und bei Loslassendes Rebelszum Still-
stand kommt.
AFSTELLING
VAN
DE
RIJKOPPELINGSKABEL.
A1s
dekabel
van dekoppelingniet goed
afgesteld is kan ditproblemen veroor-
zaken bij het goed funetioneren van de
aandrijving van de maaier.
AFSTELLING.
1. Stel de kabel zo af dat de tussenruimte
tussen de windingen van de veer
1-1,5
mm is als de koppelingshendel naar
voren wordt geduwd. A1s de hendel
neutraal staat zal dit een vrije slag op
leveren van 2 - 5 mm.
2. De kabelkan afgesteld worden door de
eontramoer los te draaien en de kabel
op de juiste lengte te brengen. Daarna
de eontramoer weer vast draaien.
3. Startde motorencontroleerof dehendel
naar behoren funetioneert. De maaier
moet gaan rijden als de hendel naar
voren wordt geduwd en weer stoppen
als de hendel wordt losgelaten.
AFSTELLING
VAN
DE
MESREMKABEL
(BBC)
(TYPE
B)
AFSTELLING.
1. De kabel moet zo zijn afgesteld dat de
ruimte tussen de windingen van de veer
0,5- 0,7 mm is als de hendelnaar voren
is geduwd. Wordtde hendellosgelaten
zal deze een vrije slag van 1 - 3 mm
hebben.
2. De kabel kan op de goede lengte wor-
den gebracht door de eontramoer los te
draaien en de stelmoer te verdraaien.
Daamadeeontramoerweervastdraaien.
3. Startdemotoreneontroleerofdehendel
goed funetioneert: het mes moet gaan
draaien als de hendel naar voren wordt
geduwden onmiddellijkweer stil staan
als de hendellosgelaten wordt.
-47-
