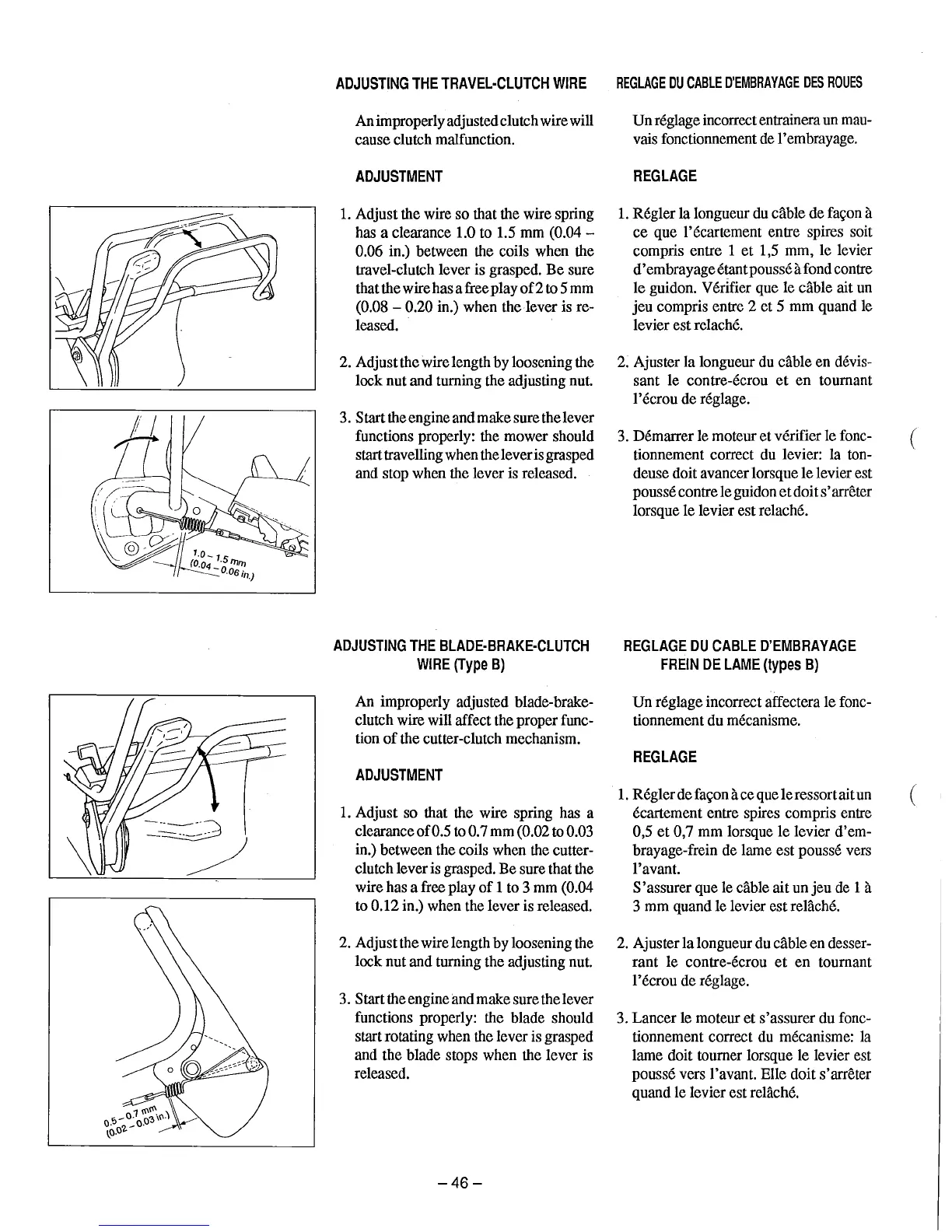

ADJUSTING
THE
TRAVEL·CLUTCH
WIRE
Animproperlyadjustedclutchwirewill
cause clutch malfunction.
ADJUSTMENT
1. Adjust the wire so that the wire spring
has a clearance 1.0 to 1.5 mm (0.04
-
0.06 in.) between the coils when the
travel-clutchlever is grasped. Be sure
thatthewirehasafreeplay
of2
to5mm
(0.08 - 0.20 in.) when thelever is re-
leased.
2. Adjustthe wirelengthby looseningthe
lock nut and turning the adjusting nut.
3. Starttheengineandmakesurethelever
functions properly: the mower should
starttravellingwhentheleveris grasped
and stop when the lever is released.
ADJUSTING
THE
BLADE·BRAKE·CLUTCH
WIRE
(Type
B)
An improperly adjusted blade-brake-
clutch wirewill affectthe proper func-
tion of the cutter-clutch mechanism.
ADJUSTMENT
1. Adjust so that the wire spring has a
clearanceof0.5to0.7mm(0.02to0.03
in.) between the coils when thecutter-
clutchleveris grasped.Be surethatthe
wire has a free play of 1 to 3 mm (0.04
to 0.12 in.) when the lever is released.
2. Adjustthewirelengthby looseningthe
lock nut and turning the adjusting nut.
3. Starttheengine
andmakesurethelever
functions properly: the blade should
startrotating whenthe lever is grasped
and the blade stops when the lever is
released.
-46-
REGLAGE
DU
CABLE
D'EMBRAYAGE
DES
ROUES
Unreglageincorrectentraineraunmau-
vaisfonctionnement de l'embrayage.
REGLAGE
1.Regler la longueur du cable de facon a
ce que
l'
ecartement entre spires soit
compris entre 1 et 1,5 mm,
le levier
d'embrayageetantpousse
afondcontre
le guidon. Verifier que le cable ait un
jeu compris entre 2 et 5 mm quand
le
levier est relache.
2. Ajuster la longueur du
cable en devis-
sant
le contre-ecrou et en tournant
I'ecrou de reglage,
3. Dernarrer le moteur et verifier le fonc-
tionnement correct du levier: la ton-
deuse doit avancerlorsque
le levierest
poussecontreIeguidonet doits'arreter
lorsque le levier est relache.
REGLAGE
DU
CABLE
D'EMBRAYAGE
FREIN
DE
LAME
(types
B)
Un reglage incorrect affectera le fonc-
tionnement du mecanisme.
REGLAGE
1. Reglerdefaconacequeleressortaitun
ecartement entre spires compris entre
0,5 et 0,7 mm lorsque
le levier d'em-
brayage-frein de lame est
poussevers
l'avant.
S'assurer que
le cable ait un jeu de 1a
3 mm quand le levier est relache,
2. Ajuster la longueurdu
cable en desser-
rant
le contre-ecrou et en tournant
l'ecrou de reglage,
3. Lancer
le moteur et s'assurer du fonc-
tionnement correct du mecanisme: la
lame doit tourner lorsque
le levier est
pousse vers l'avant. Elle doit s'arreter
quand le levier est relache,
(
(
