Couple de serrage (kgf'cm)
8. Mettre la lame en place et serrer les
ecrousau couplespecific.
(
(
450 - 550
550 - 640Type B:
Type E:
de la memefaconafin de conserverun
bon equilibrage.
Important:
L'
equiltbrage est un facteur influant
sensiblement sur les performances de
la
machine. LorsqueIedesequilibre est
tropimportant, remplacer la
lame par
une
autre, neuve,de marque ISEKI.
Note:
Veiller
Ii cequela surface affutee de la
lamesoit orientee vers le
moteur.
7. Debarrasserl'arbre de lame de I'herbe
qui pourraity adhereravantremiseen
place de la lame.
6. Apresaffutage,verifierI'equilibragea
I' aided'unetringlepasseedansl'axede
la lame , comme
illustre. Corriger le
desequilibreen limantla lame.
Note:
Install the blade with the sharpened
edge surface turned
towards the en-
gine.
sameextentto maintainbalance.
Tightening torque [kgf'cm (ft'lbs)]:
Type B 550
- 640 (39.8 -46.3)
Type E 450 -550 (32.5-39.8)
Important:
- Blade balance is a veryimportantfac-
torfor mowerperformance.
Therefore,
anextremely imbalanced bladeshould
be replaced witha normalone.
- Be suretouseanISEKI genuine blade.
8. Install the blade and tighten to the
specifiedtorque.
7. Cleanthebladeshaftof dirt,grass,etc.
beforereinstallingit.

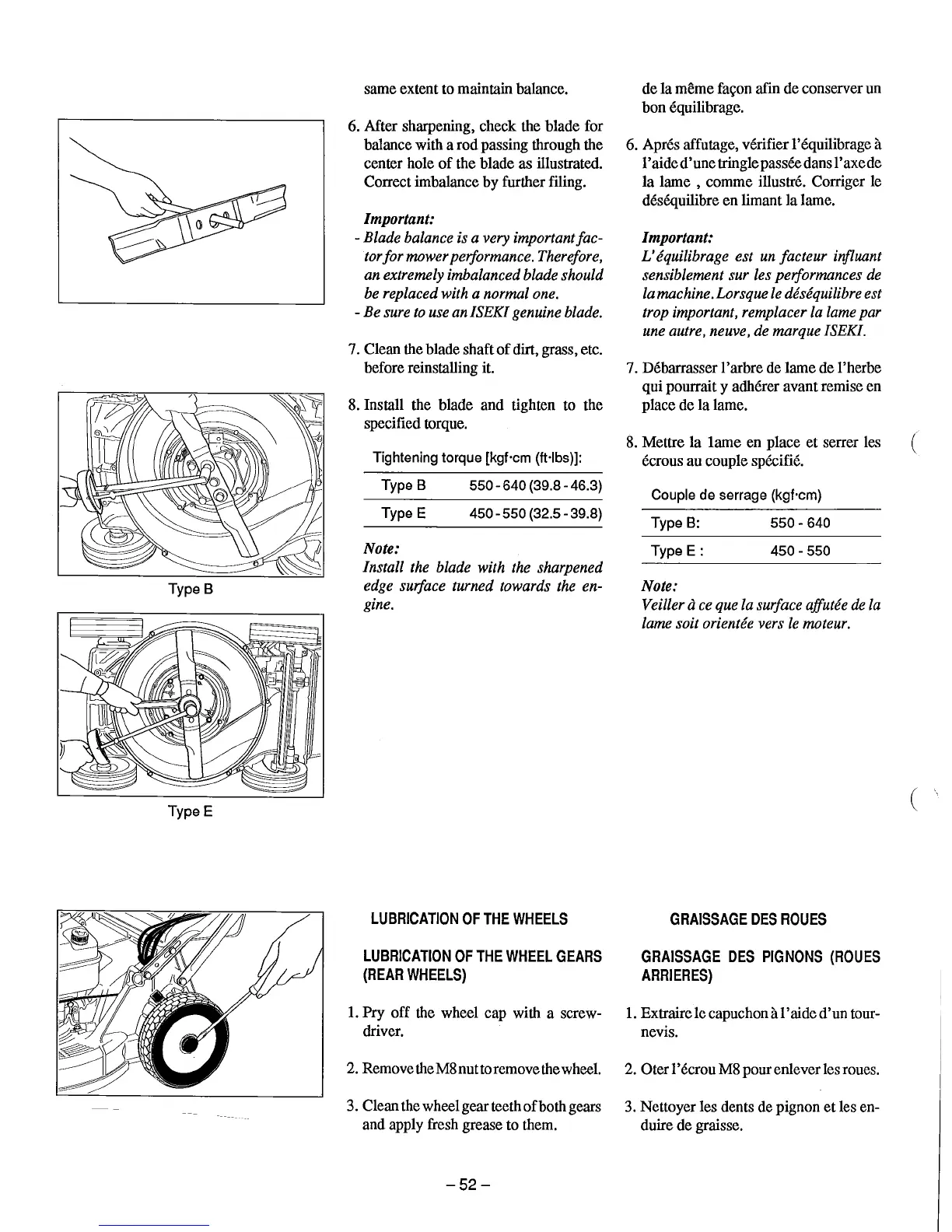

6. After sharpening,check the blade for
balancewitharod passingthroughthe
center hole of the blade as illustrated.
Correctimbalanceby furtherfiling.
Type B
TypeE
LUBRICATION OF THE WHEELS
LUBRICATION OF THE WHEEL GEARS
(REAR WHEELS)
1. Pry off the wheel cap with a screw-
driver.
2. RemovetheM8nuttoremovethe
wheel.
3. Cleanthewheelgearteethofbothgears
and applyfreshgreaseto them.
GRAISSAGE DES ROUES
GRAISSAGE DES PIG NONS (ROUES
ARRIERES)
1. Extraire le capuchonaI'aide d'un tour-
nevis.
2. OterI'ecrouM8pourenleverlesroues.
3. Nettoyerles dentsdepignon et lesen-
duire de graisse.
-52-
