Ismatec MCP-CPF Process - Geräterückwand; Netzspannung; Rear Panel; Mains Voltage

MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
11

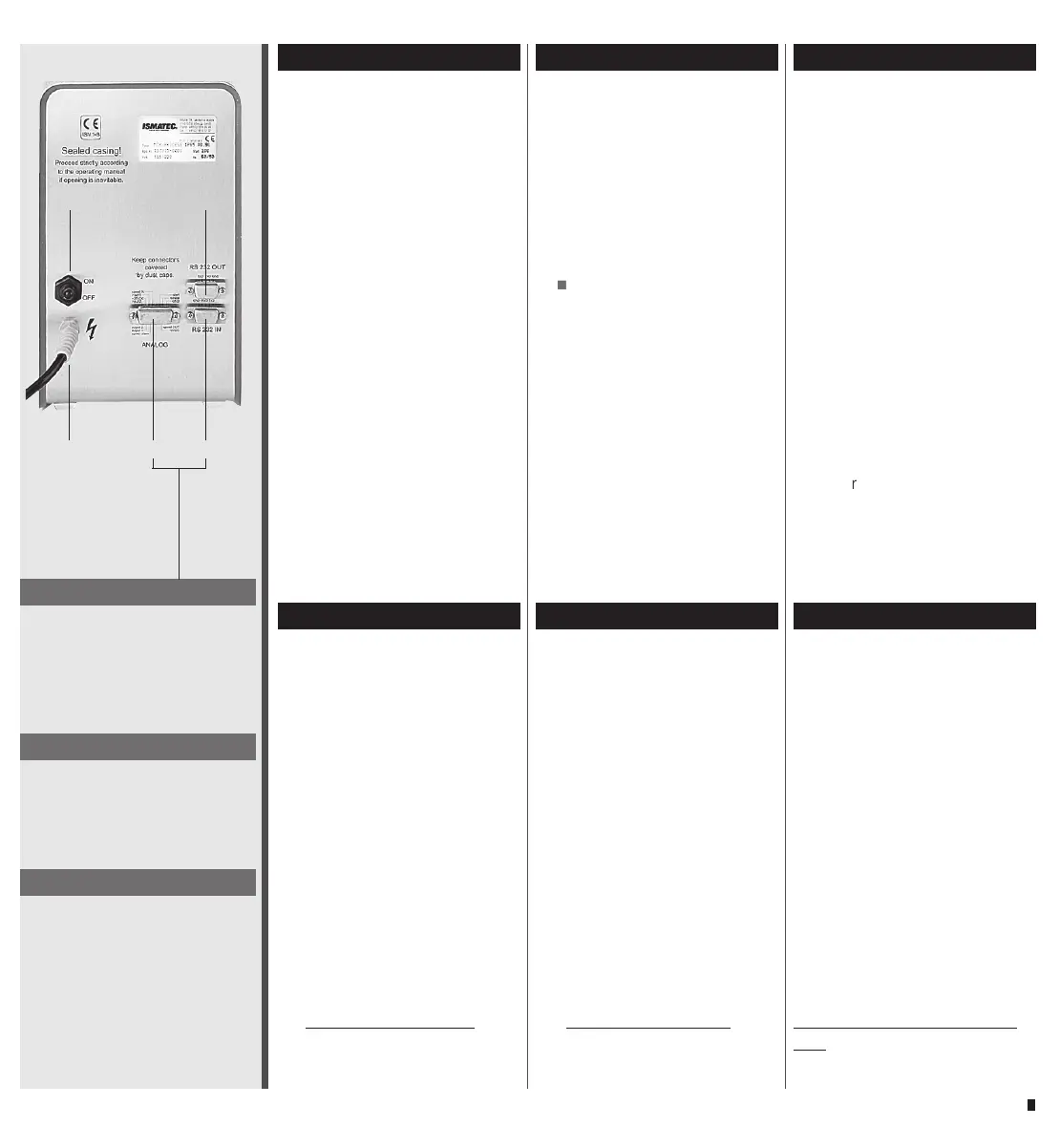

Rear panel
1 Mains switch (on/off)
2 Power cord
3 RS232 IN (female)
4 RS232 OUT (male)
5 Analog interface
■
inputs for:
– speed control
0–5 V or 0–10 V, and
0–20 mA or 4–20mA
– Rotation direction
– Run/Stop
– Foot switch
– 2 digital inputs (TTL-level)
■
outputs for:
– speed 0–10 V
DC
or 0–7.2 kHz
– 2 universal outputs
 Mains voltage
85 – 264 VAC
47 – 60 Hz
no adjustments necessary
Power consumption
100 W max.
Fuse rating on control board*
1.6 A, fast-blow
4.0 A, slow-blow
Fuse rating on power supply*
3.15 A, slow-blow
* See also page 56
 Socket/Power cord
The socket must be earthed. (pro-
tective conductor contact)
Tableau arrière
1 Commutateur principal
2 Prise d’alimentation
3 RS232 IN (entrée femelle)
4 RS232 OUT (sortie mâle)
5 Interface analogique
■
Entrée:
– Commande de vitesse
0–5 V ou 0–10 V, resp.
0–20 mA ou 4–20mA
– Sens de rotation
– Marche/arrêt
– Pédale de commande
– 2 entrées numériques
(TTL-level)
■
Sortie:
– vitesse 0–10 V
DC
ou 0–7.2 kHz
– 2 sorties universelles
 Tension d‘alimentation
85 – 264 VAC
47 – 60 Hz
sans commutation
Consommation de courant
100 W max.
Type de fusibles
carte de comande*
1.6 A, à action rapide
4.0 A, à action retardée
Type de fusibles
carte d'alimentation*
3.15 A, à action retardée
* Voir aussi pages 56
 Prise/câble d’alimentation
La prise doit être raccordée à la
terre (contact conducteur de pro-
tection).
Geräterückwand
1 Netzschalter (ein/aus)
2 Netzkabel
3 RS232 IN (Eingang, weiblich)
4 RS232 OUT (Ausgang, männlich)
5 Analog-Schnittstelle
■
Eingänge für:
– Drehzahlsteuerung
0–5 V oder 0–10 V, bzw.
0–20 mA oder 4–20 mA
– Drehrichtung
– Start/Stopp
– Fußschalter
– 2 digitale Eingänge
(TTL-Pegel)
■
Ausgänge für:
– Drehzahl 0–10 V
DC
oder 0–7.2 kHz
– 2 Universal-Ausgänge
 Netzspannung
85 – 264 VAC
47 – 60 Hz
ohne Umschaltung
Leistungsaufnahme
100 W max.
Absicherung Steuerprint*
1.6 A, fl ink
4.0 A, träge
Absicherung Netzteil*
3.15 A, träge
* Siehe auch Seite 56
 Steckdose/Netzkabel
Die Steckdose muss geerdet sein.
(Schutzleiterkontakt)
 Hinweis
Für die Benutzung der Analog- und
RS232-Schnittstelle unter IP-65 Be-
dingungen verweisen wir auf
Seite 55.
 Please note
For using the analog or RS232 inter-
face under IP-65 conditions please
refer to page 55.
 Remarque
Pour l‘utilisation de l‘interface ana-
logique ou RS232 sous des conditi-
ons IP-65: voir page 55.
