Ismatec MCP-CPF Process - Fließrate Kalibrieren; Calibrating the Fl Ow Rate; Calibration du Débit

MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
24
div
rpm
Time
Time
STROKE.
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL

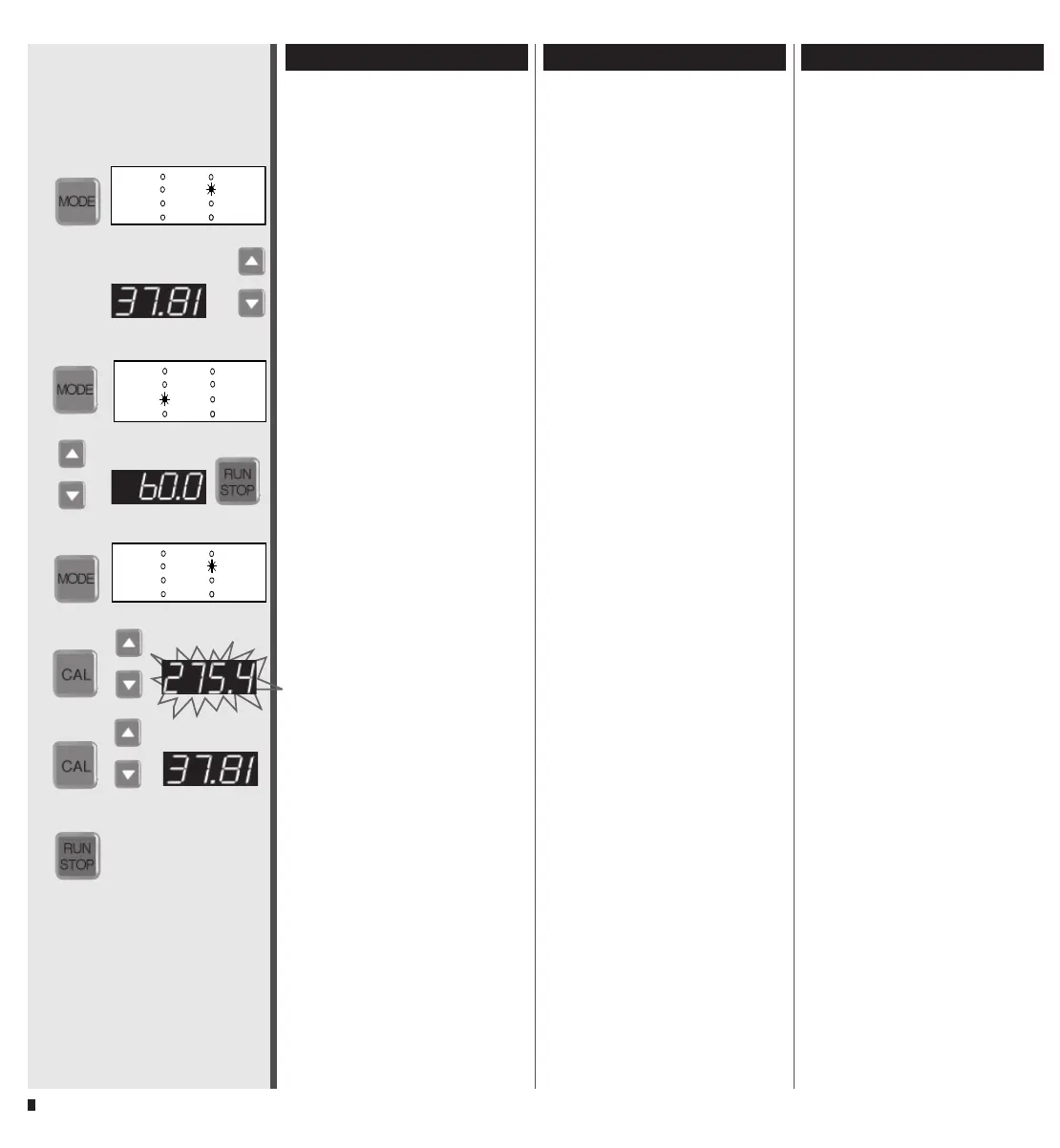

Calibrating the fl ow rate
k Check and, if necessary, enter
the ID code of the mounted
pumphead (page 16)
1 Change the mode to
PUMP Flow rate.
Enter the required fl ow rate
with the
5
6
keys.
2 Change the mode to
DISP Time.
Enter 60 seconds by using
the
5
6
keys
Start the pump with RUN/STOP
k The pump stops automati-
cally after 60 sec.
k Measure the dispensed li-
quid by volume or weight and
calibrate the ascertained value
as follows:
3 Return to the mode
PUMP Flow rate.
4 Press the CAL button
(displayed value blinks)
k The resolution of the LED
display changes automatically
to 4 digits. Enter the weighed
or measured value with the
5
6
keys
5 Confi rm with the CAL key
(the fl ow rate setting returns
automatically to the initially
entered set point)
6 Start with the RUN/STOP key
k Depending on the application
conditions repeated calibration
may be necessary.
Calibration du débit
k Contrôler, respectivement saisir
le code ID de la tête de pompe
installée (page 16)
1 Passer avec la touche MODE
sur PUMP Flow rate.
Introduire le débit souhaité
au moyen des touches
5
6
2 Passer avec la touche MODE
sur DISP Time
Introduire 60 secondes avec
les touches
5
6
Mettre en route avec RUN/STOP
k La pompe s’arrête automa-
tiquement après 60 secondes
k Déterminer le liquide dosé
selon le volume ou le poids et
calibrer la valeur ainsi obtenue
comme suit:
3 Passer avec la touche MODE
sur PUMP Flow rate.
4 Presser la touche CAL
(l’affi chage clignote)
k L’affi chage LED adopte au-
tomatiquement l’affi chage à 4
signes. Saisir la valeur pesée ou
mesurée avec les touches
5
6
5 Mémoriser avec la touche CAL
(le débit retourne maintenant
automatiquement à la valeur
préréglée initialement)
6 Mettre en route avec RUN/STOP
k En fonction des conditions
d’application, il peut être néces-
saire de calibrer plusieurs fois.
Fließrate kalibrieren
k ID-Code des montierten Pum-
penkopfes kontrollieren bzw. ein-
geben (Seite 16)
1 Mit der MODE-Taste auf
PUMP Flow rate wechseln.
Mit den
5
6
Tasten gewünschte
Fließrate eingeben.
2 Mit der MODE-Taste auf
DISP Time wechseln.
Mit den
5
6
Tasten
60 Sekunden eingeben
Mit RUN/STOP starten
k Pumpe stoppt automatisch
nach 60 Sekunden
k Dosierte Flüssigkeit nach
Volumen oder Gewicht bestim-
men und erhaltenen Wert wie
folgt kalibrieren:
3 Mit der MODE-Taste auf
PUMP Flow rate wechseln.
4 CAL-Taste drücken
(Anzeige blinkt)
k LED-Display wechselt auto-
matisch auf 4-Digit-Anzeige.
Mit
5
6
Taste gewogenen oder
gemessenen Wert eingeben.
5 Mit der CAL-Taste speichern
(die Fließrate kehrt nun auto-
matisch auf den vorgegebe-
nen Soll-Wert zurück)
6 Mit RUN/STOP starten
k Je nach Anwendungsbedin-
gungen kann mehrmaliges Kalib-
rieren nötig sein.
4
5
1
2
3
6
div
rpm
Time
Time
STROKE
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
div
rpm
Time
Time
STROKE
PUMP
DISP
PAUSE
Volume
PROGRAM
Flow rate
TOTAL
