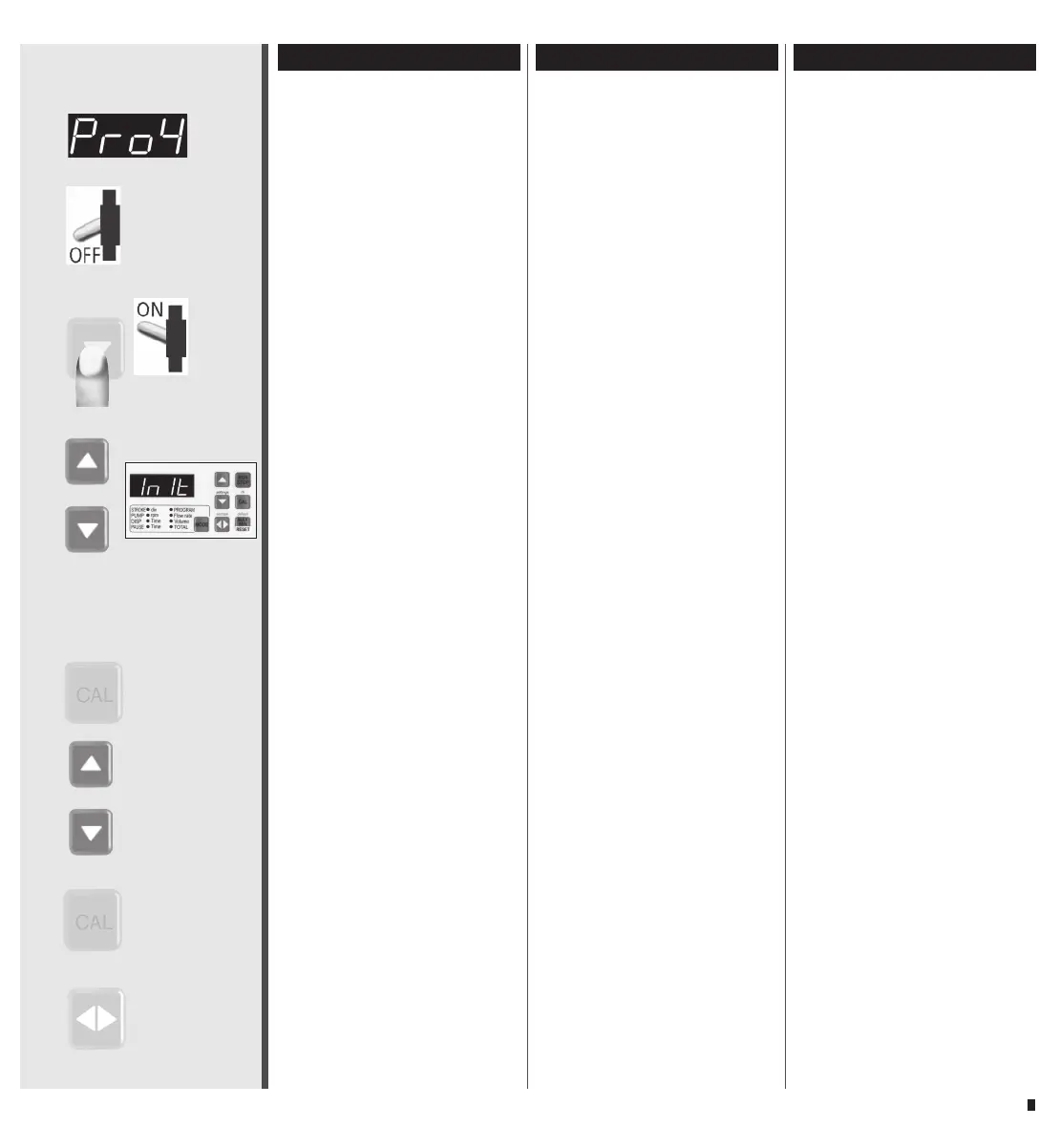

Selecting the basic settings
1 Select the program (p. 19)
2 Switch the pump off
3 Keep the settings key pressed
and switch the pump on
4 Select the basic settings by
using the
5
6
keys
Can be set separately for
each program
– Cycles (Number of
dispensing steps)
– Backstep (Number of
piston stroke back-steps)
– Head = ID code
(pump-head)
– FS (foot switch)
– Digits (display)
– Init (resets all basic settings
to the default values)
Valid for all 4 programs
– Init4: resets in all 4 pro
grams the above mentioned
basic settings to their
default values
– Address
(RS232, pump address) and
– Baud rate (RS232)
5 ok = confi rm your selection
6 Select the value by using the
5
6
keys, or
– press escape for cancelling
wrong input
– certain values can be reset
to the default value by
using the default key (for
values, refer to the follo-
wing pages)
7 ok = confi rm entered value
8 escape = quit the menu basic
settings
k For selecting the basic set-
tings refer to the following
pages.
Choisir les réglages de base
1 Choisir le programme (p. 19)
2 Déclencher la pompe
3 Maintenir la touche settings
enfoncée et enclencher la pompe
4 Sélectionner les réglages de
base avec les touches
5
6
Réglage individuel pour
chacun des 4 programmes
– Cycles (Nb. de cycles de dosage)
– Backstep (Nb. de pas
arrière de courses)
– Head = ID-Code
de la tête de pompe
– FS (pédale de commande)
– Digits (affi chage LED)
– Init (tous les réglages de
base reviennent aux valeurs
par défaut)
Valables pour chacun des 4
programmes
– Init4: dans tous les 4 pro-
grammes, tous les réglages de
base mentionnés ci-dessus revi-
ennent aux valeurs par défaut
– l'adresse (RS232, adresse
de la pompe)
– le nombre de bauds (RS232)
5 ok = confi rme la valeur saisie
6 Sélectionner la valeur avec les
touches
5
6
ou presser
– la touche escape pour an
nuler une fausse saisie
– certaines valeurs peuvent
être remplacées par la valeur
par défaut en employant la
touche default
(Pour valeurs des réglages de
base voir pages suivantes)
7 ok = confi rmation du valeur
8 escape = quitte le menu des
réglages de base
k Pour les valeurs des réglages
de base voir pages suivantes.
Grundeinstellungen wählen
1 Programm wählen (Seite 19)
2 Pumpe ausschalten
3 Die settings-Taste gedrückt hal-
ten und Pumpe einschalten
4 Grundeinstellungen mit den
5
6
Tasten anwählen
Für jedes Programm
individuell einstellbar
– Cycles
(Anzahl Dosierungen)
– Backstep (Anzahl Kolben-
hubrückschritte)
– Head = ID-Code
(Pumpenkopf)
– FS (Fußschalter)
– Digits (Anzeige)
– Init (sämtliche Grund-
einstellungen auf Default-
Werte zurücksetzen)
Gelten für alle 4 Programme
– Init4: in allen 4 Program-
men sämtliche oben aufge-
führten Grundeinstellungen
auf ihre Default-Werte
zurücksetzen
– Adresse
(RS232, Pumpenadresse)
– Baudrate (RS232)
5 ok = Auswahl bestätigen
6 Wert mit der
5
6
Tasten
anwählen bzw.
– bei Falscheingabe mit der
escape-Taste zurück
– gewisse Werte können mit
der default-Taste auf den
Default-Wert zurückgesetzt
werden
(Werte siehe Folgeseiten)
7 ok = Wert bestätigen
8 escape = Menu Grundeinstel-
lungen verlassen
k Für die Werte der Grundein-
stellungen siehe Folgeseiten.
aus/off
auf Rückwand
on rear panel
sur panneau arrière
1
2
3
4
5
6
settings
+
ok
settings
ok
7
8
escape
