Ismatec MCP-CPF Process - Pumpenkopf-Montage; Mounting a Pumphead; Montage Dune Tête de Pompe

MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
60
Typ RH
Pumpenkopf-Montage
Montageteile von ISMATEC
1 Antrieb MCP-CPF Process
2 Kupplungsstück
3 Montageplatte
4 Senkschrauben (4 Stk.)
5 Innen-Sechskantschlüssel
2.5 mm
6 Kupplungsschraube
Montageteile Pumpenkopf
a Pumpenkopf
RH00, RH0 oder RH1
b Schrauben (2 Stk.)
c Fächerscheiben (2 Stk.)
Type RH

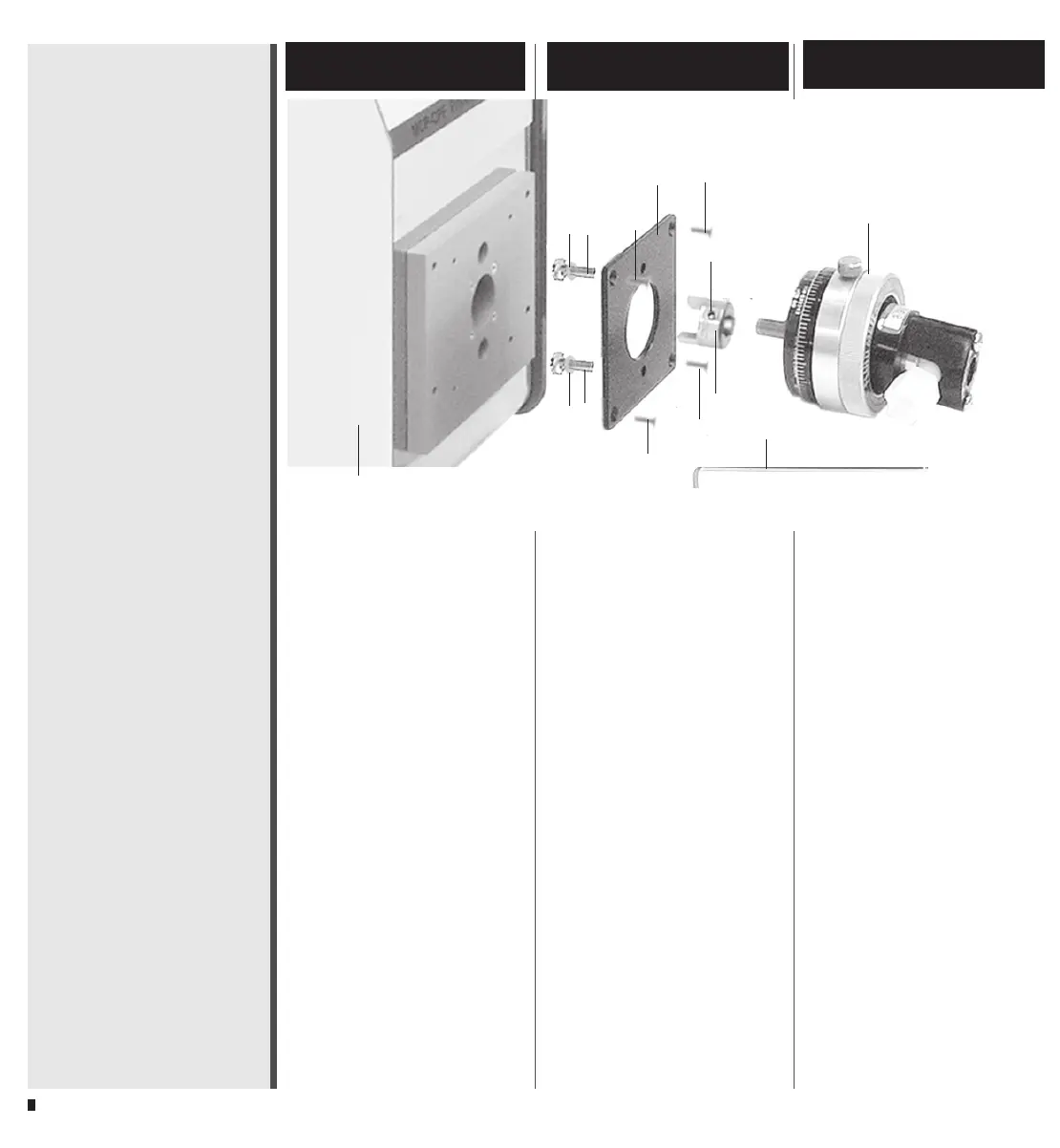

Mounting a pumphead
2
Assembly parts from ISMATEC
1 MCP-CPF Process drive
2 Coupling
3 Mounting plate
4 Countersunk head-screws
(4 pcs.)
5 Allan key 2.5 mm
6 Coupling screw
Assembly parts pumphead
a Pumphead
RH00, RH0 or RH1
b Screws (2 pieces)
c Serrated lock washers (2 pcs.)
Type RH
Montage d’une tête de pompe
b
Pièces d'installation
1 Moteur MCP-CPF Process
2 Pièce d'accouplement
3 Plaque de fi xation
4 Vis à tête conique (4 pces.)
5 Clé pour vis à six pans 2.5 mm
6
Vis de la pièce d'accouplement
Pièces d’assemblage
tête de pompe
a Tête de pompe
RH00, RH0 ou RH1
b Vis (2 pièces)
c Rondelles (2 pièces)
a
4
4
4
2
b
1
3
4
b
5
c
c
6
