IsoMatic 500 - Page 56

56
TR10K009 RE / 02.2016
≈
10
C
C
Ø 10
60
C
F
11-12 Nm
14
4.5
4.6
4.3
4.4
4×
C
2×
F
60 50
8
10

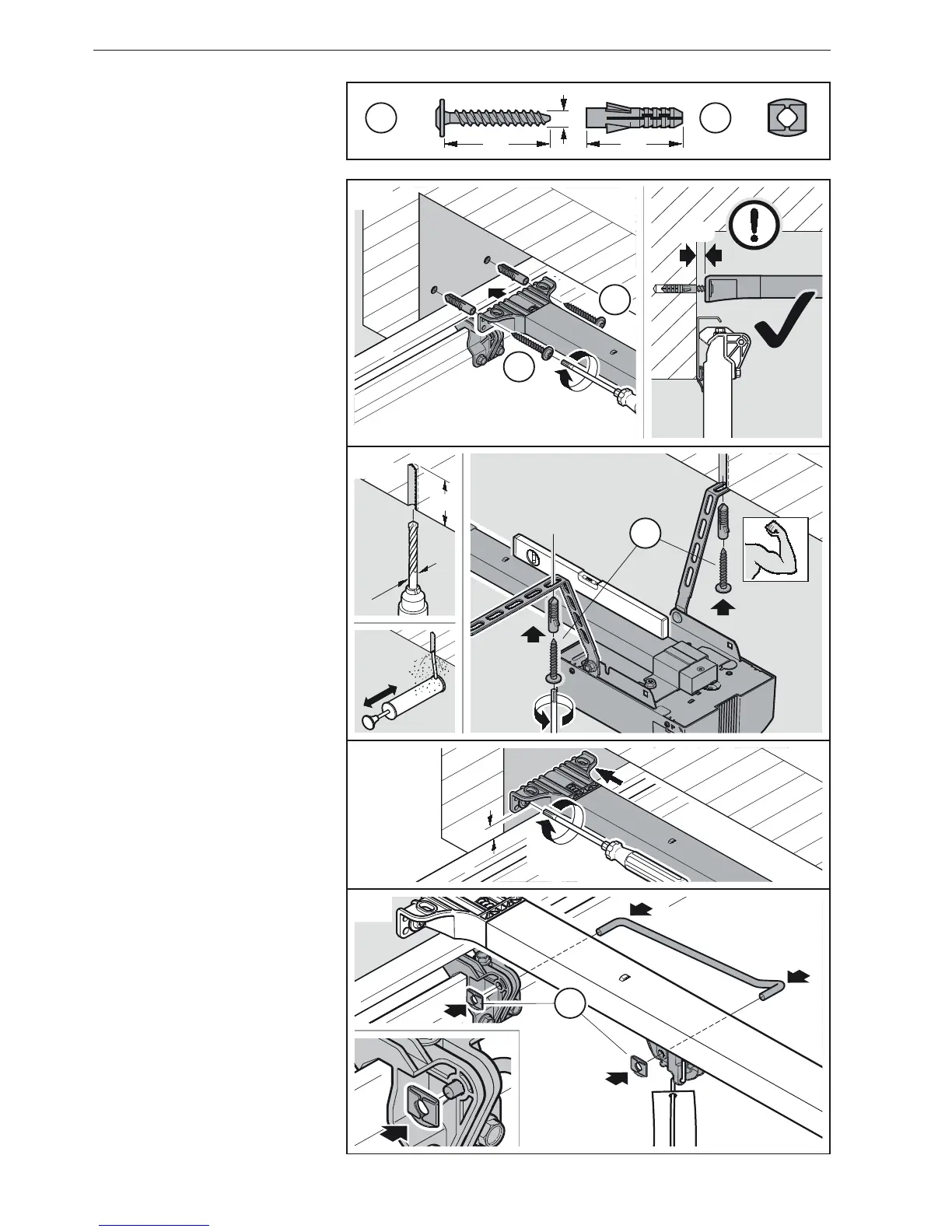

3.6 Монтаж привода
1. Наживите консоль зоны потолка/
перемычки (см.рис.4.3).
2. Закрепите головку привода (см.
рис. 4.4).
3. Закрепите консоль зоны потолка/
перемычки (см.рис.4.5).
4. Закрепите поводок ворот (см.
рис. 4.6).
3.6 Montaż napędu
1. Luźno przykręcić konsolę nadproża
(patrz ilustracja4.3).
2. Zamocować głowicę napędu (patrz
ilustracja4.4).
3. Zamocować konsolę nadproża
(patrz ilustracja4.5).
4. Zamocować zabierak bramy (patrz
ilustracja4.6).
3.6 Montáž pohonu
1. Překladovou/stropní konzolu jen
lehce utáhněte (vizobr.4.3).
2. Upevněte hlavu pohonu (viz
obr.4.4).
3. Upevněte překladovou / stropní
konzolu (viz obr.4.5).
4. Upevněte unašeč vrat (viz obr.4.6).
3.6 Montar el automatismo
1. Apriete solo ligeramente la consola
de dintel (verilustr.4.3).
2. Fije el cabezal del automatismo (ver
ilustr.4.4).
3. Fije la consola de dintel (ver
ilustr.4.5).
4. Fije el pitón de arrastre (ver
ilustr.4.6).
3.6 Montagem do automatismo
1. Apertar levemente a consola de teto
do lintel (verilustração4.3).
2. Fixar a base do automatismo (ver
ilustração4.4).
3. Fixar a consola de teto do lintel (ver
ilustração4.5).
4. Fixar o dispositivo de arrastamento
da porta (verilustração4.6).
ESPAÑOL / PORTUGUÊS / РУССКИЙ / POLSKI / ČESKY
