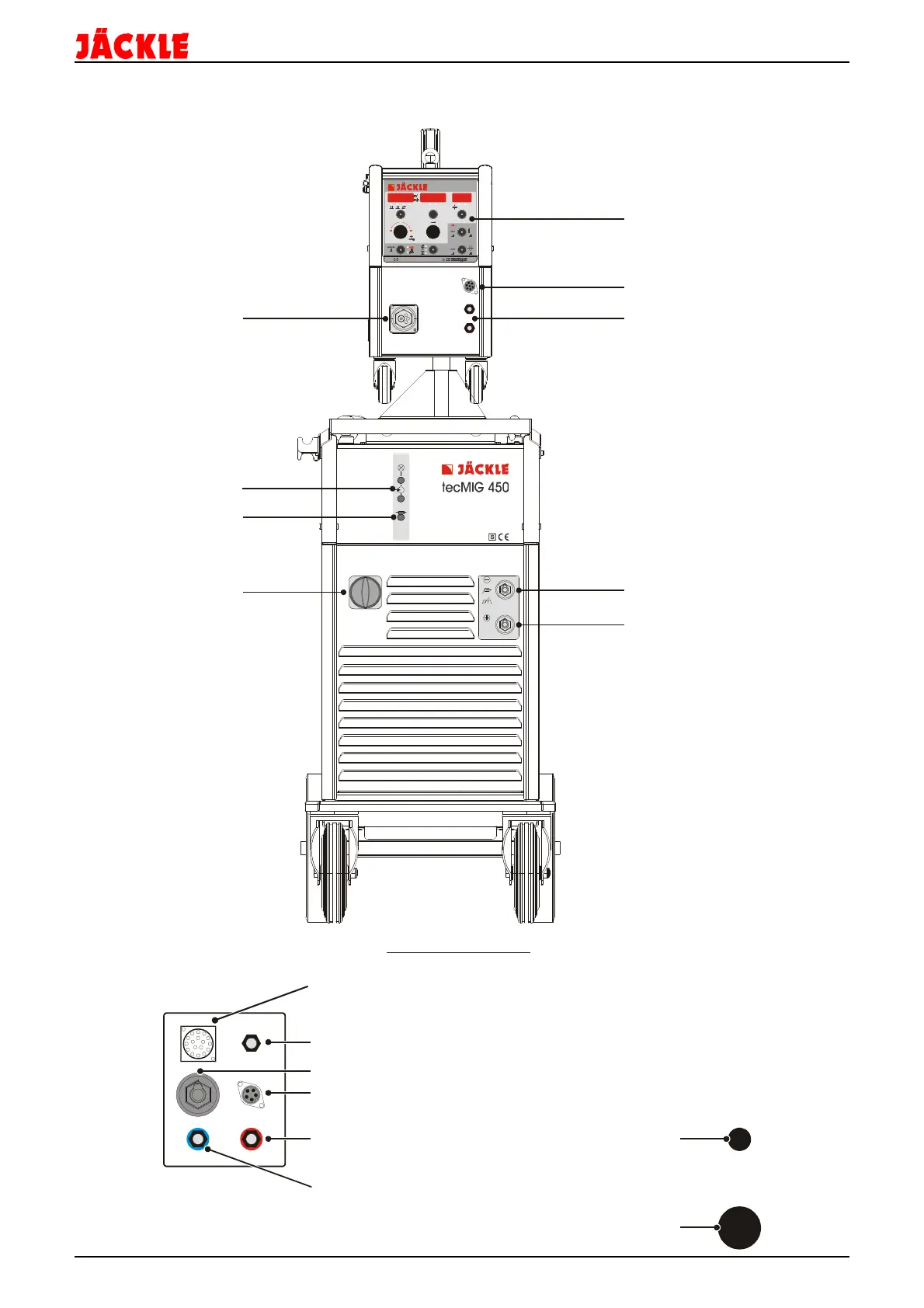

6. Bedienelemente
Brenner
Zentralanschluss
Central
torch connection
Hauptschalter
Main switch
Massebuchse
Workpiece socket
T 2A
V
S % sec l/min
TEST
mm
V A
MC 1
F X
LADEN
SPEICHERN
Kontrollleuchten Netz
Control lamp main
Primärsicherung
Main fuse
+ Buchse Elektrode / WIG
+ socket MMA / TIG
Steuerbox MC 1 oder 2
Control unit MC 1 or 2
Anschluss up/down Brenner
Connection up/down torch
Wasservorlauf ‘blau-kalt’ DN 5
water flow ‘blue-cold’ DN 5
Wasserrücklauf ‘rot-heiß’ DN 5
water runback ‘red-hot’ DN 5
Wasservorlauf ‘blau-kalt’ DN 5
water flow ‘blue-cold’ DN 5
Wasserrücklauf ‘rot-heiß’ DN 5
water runback ‘red-hot’ DN 5
Gasausgang
Gas output
Fernbedienungsbuchse 17-polig
Remote control socket 17-pole
Datenleitung zum Koffer
Communication to wire feed case
+ Buchse / socket
Gaseingang
Gas input
Netzkabel
Main cable
Rückseite / back side
