tecMIG 450/600
Betriebsanleitung Seite 9

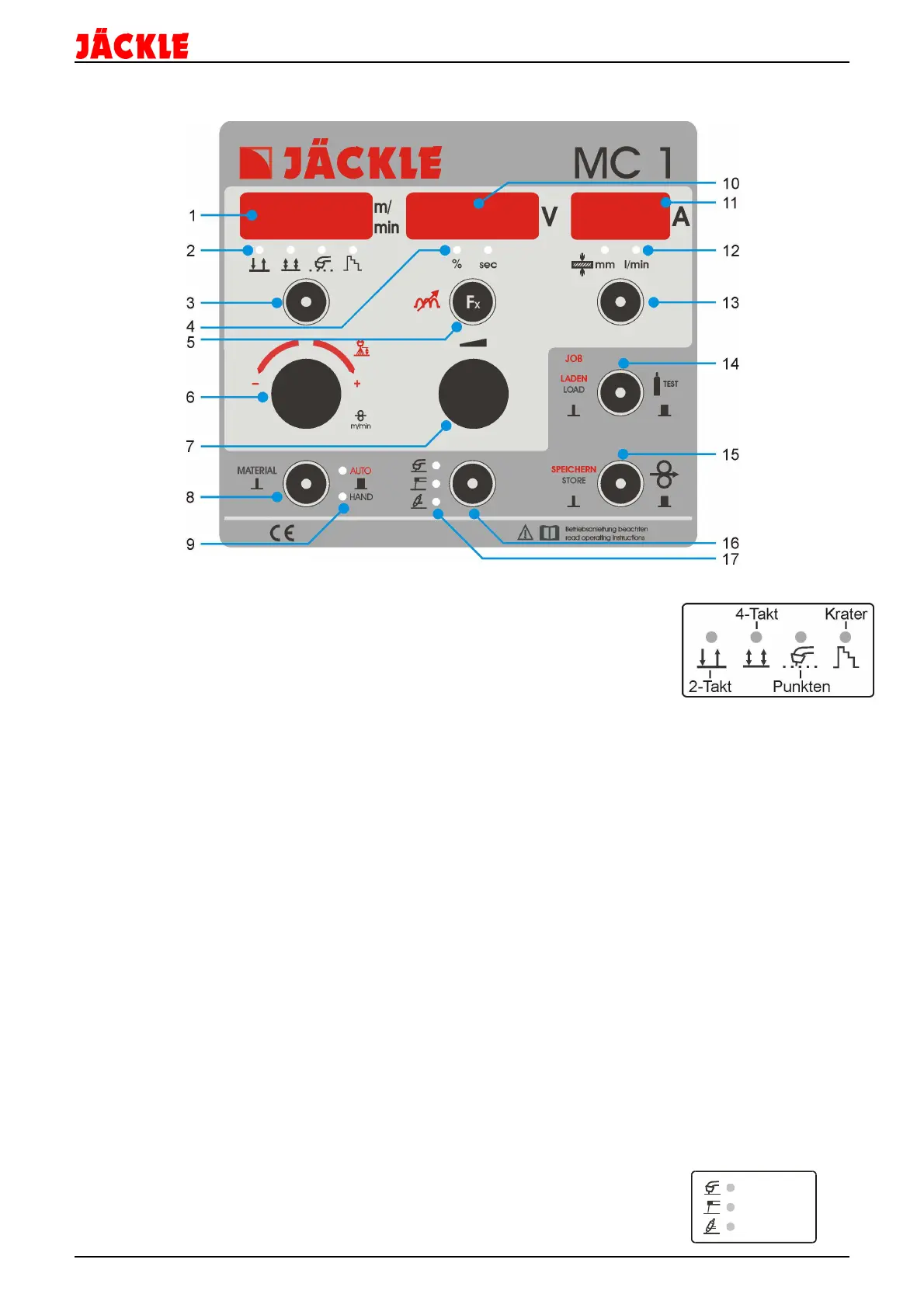

7. Steuerung MC 1
1 – Anzeige Display Drahtgeschwindigkeit in m/min (HAND-9), bzw. Korrektur von -3.0V bis +3.0V der Licht-
bogenlänge (AUTO-9), blinkender Punkt: HOLD Funktion aktiv
2 – LED Anzeige ob 2-Takt, 4-Takt, 2-Takt - Punkten oder 2T/4T Kraterfüllen aktiv ist
3 – Bedientaste um zwischen 2-Takt, 4-Takt, 2-Takt - Punkten oder Kraterfüllen
durch tippen umzuschalten
4 – LED Anzeige der Einheiten % oder Sekunde, wenn solche Werte im mittleren
Display (10) angezeigt werden
5 – Bedientaste Fx zum Einstellen der Schweißfunktionen (z.B. Drosselhärte, ..- antippen kürzer als
0,5 Sekunden) bzw. der Optionen (z.B. Fernbedienung,…- drücken länger als 1 Sekunde)
6 – Drehknopf um die Materialart einzustellen, die Lichtbogenlänge zu korrigieren (AUTO-9), die Draht-
geschwindigkeit in m/min (HAND-9) einzustellen, bzw. um alle Werte im linken Display zu ändern
7 – Drehknopf um Schweißleistung, alle Funktionen, Optionen, Materialdicke oder sonstige Werte im mittleren
oder rechten Display einzustellen
8 – Bedientaste für die Materialauswahl (antippen kürzer als 0,5 Sekunden), bzw. Einstellung Hand oder
Automatikbetrieb (drücken länger als 1 Sekunde)
9 – LED Anzeige, ob HAND- oder AUTOmatikbetrieb aktiviert ist
10 – Anzeige Display für die Schweißspannung in Volt, blinkender Punkt: HOLD Funktion aktiv, des weiteren die
veränderbaren Funktions- und Optionswerte
11 – Anzeige Display für den Schweißstrom in Ampere oder die Materialdicke, sowie die Kühlflüssigkeits-
durchflussmenge, und weitere Parameter
12 – LED Anzeige für Materialdicke in mm bzw. Wasserdurchfluss in l/min
13 – Bedientaste um zwischen Schweißstrom und Materialdicke (antippen kürzer als 0,5 Sekunden), bzw.
Wasserdurchfluss (drücken länger als 1 Sekunde) umzuschalten
14 – Bedientaste um die Programme aufzurufen und zu laden (antippen kürzer als 0,5 Sekunden), bzw. den
Gastest zu aktivieren (drücken länger als 1 Sekunde)
15 – Bedientaste um die Drahteinfädelfunktion zu aktivieren oder um Programme zu speichern
16 – Bedientaste Mode um zwischen den Betriebsarten MIG, Elektrode und WIG umschalten zu können
17 – LED Anzeige, ob die Betriebsart MIG, Elektrode oder WIG aktiviert ist
MIG
WIG
