SE-11
JACOBSEN 405 Serie CH
HANDBOK FÖR UNDERHÅLL OCH RESERVDELAR
5 SMÖRJNING OCH UNDERHÅLL
Fig. 1
Fig. 2
SMÖRJNING
5.1 MOTOR: Efter första 50 driftstimmarna och
sedan varje 100 driftstimmar
Byt motorolja
(a) Varmkör motorn och stäng av den. Skruva ur
oljepluggen på vevhusets undersida och torka
av den noga, låt olja rinna ut.
(b) Skruva in oljepluggen och fyll på 6,4 liter olja
(med filter).

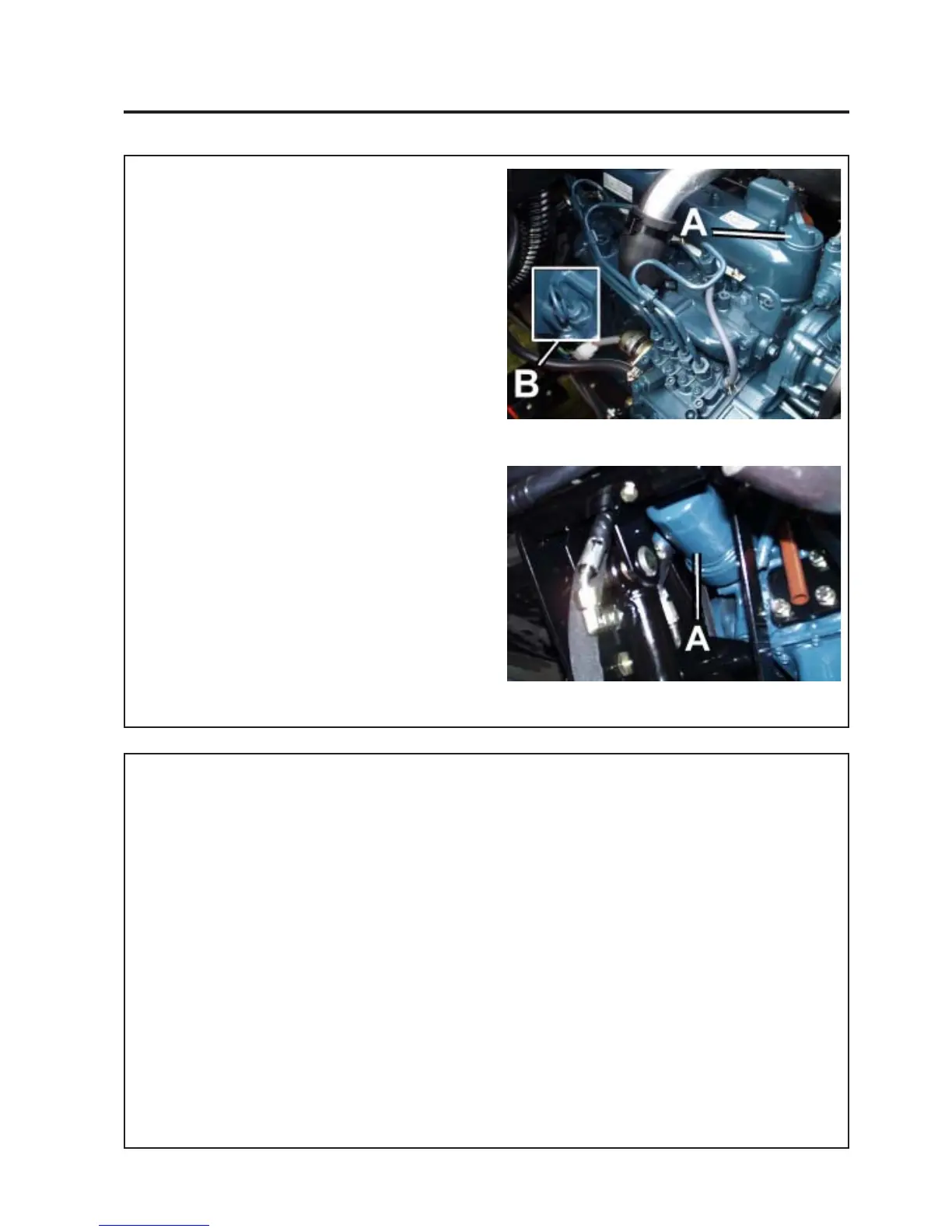

Fig. 1 A Oljepåfyllning, B MÄTSTICKA
Byte av motoroljans filter (A(Fig. 2))
(a) Skruva ur filterpatronen (A)
(b) Rengör området kring filterpatronen på
vevhuset.
(c) Lägg en tunn hinna olja på patronens
packning innan den skruvas in.
(d) Dra fast patronen med endast handkraft.
(e) Kontrollera att det inte finns oljeläckor runt
patronpackningen sedan motorn startats.
5.2 MASKIN: Smörj följande punkter. Varje
vecka eller 40 driftstimmar
1. Smörj följande med Shell Darina R2 fett. (Fig. 3)
(a) Lyftarmspivåerna.
(b) Bakaxelns centrumpivå.
(c) Styrstängernas inre pivåer.
(d) Styrstångsändar.
(e) Styrstagsändar.
(f) Klippaggregat, valsändar.
(g) Klippaggregat, hjul.
(h) Lyftarmsokets pivåer.
