SE-17
JACOBSEN 405 Serie CH
HANDBOK FÖR UNDERHÅLL OCH RESERVDELAR
JUSTERINGAR

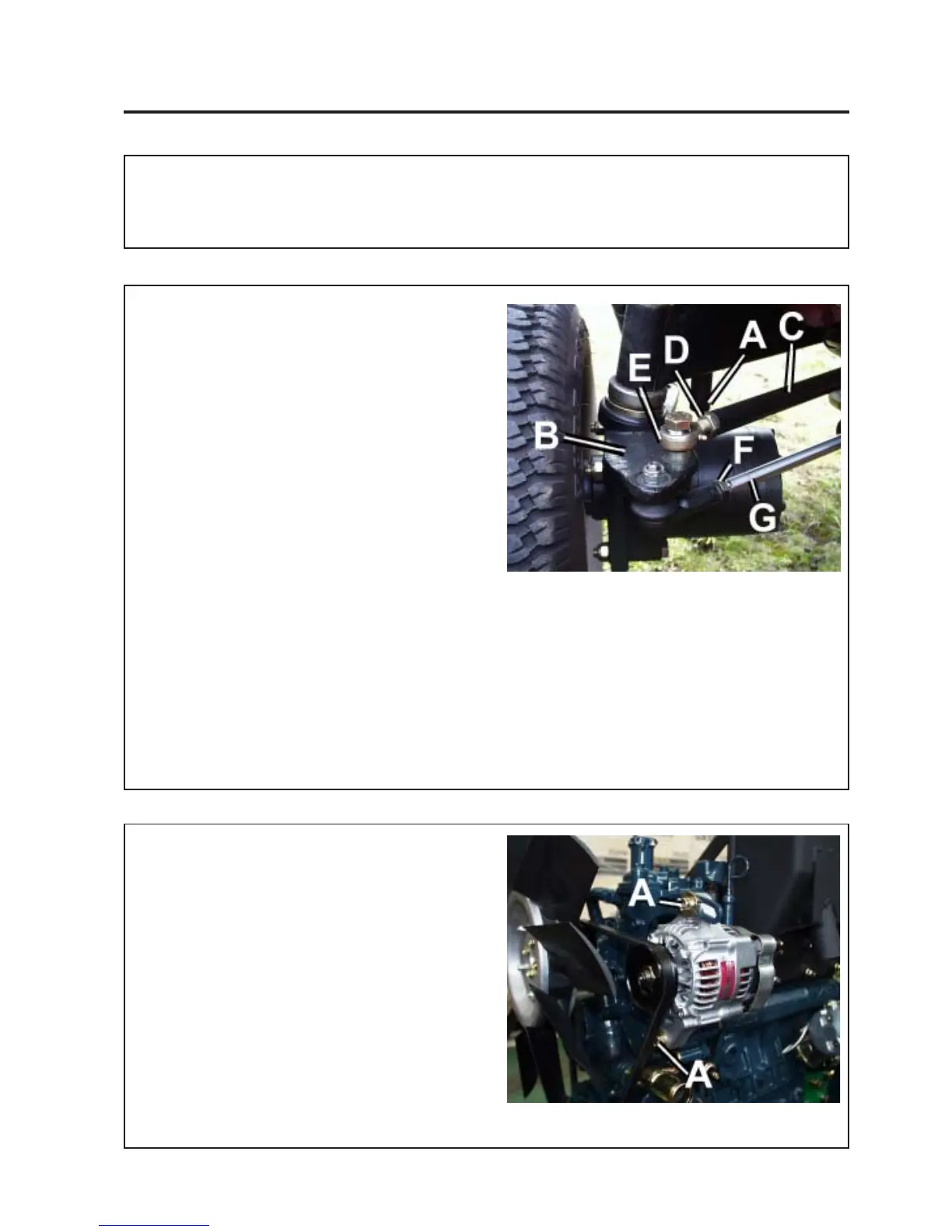

Fig. 18
Fig. 19
6 JUSTERINGAR
6.1 HASTIGHETSBEGRÄNSARE
Hastigheterna för transport och klipp är
fabriksinställda och ska inte behöva ändras.
OBS: Textron Turf Care kan inte hållas ansvariga för
förlust av prestanda eller maskinskador om
dessa hastigheter justeras utanför de som
anges i maskinens specifikationer.
6.2 BAKHJULS TOE-IN
Bakhjulen ska ha en toe-in på 3,2 mm från hjulens
fram- till baksida (Fig. 18).
1. Lossa låsmuttrarna D vid rosettlederna inuti
vardera bakhjulet.
2. Vrid styrstag C på vardera hjulet till dess att
toe-in är korrekt.
3. Dra åt låsmuttrarna D.
6.3 STYRAXEL
Gjutningen B ska precis beröra stift A på vardera
sidan (Fig. 18).
1. Lossa mutter F.
2. Kontrollera styrbalansen genom att rotera
styraxel G i sin cylinder till fulla styrutslag åt
vänster och höger.
3. Dra åt mutter F.
6.4 VÄXELSTRÖMSGENERATOR
Fläktremmens spänning är justerad så att den har
en avböjning på 5 mm med en kraft på 5 kg lagd på
mitt mellan vevaxeln och remskivan (Fig. 19). Gör så
här för att justera spänningen:
1. Lossa bultarna A.
2. Flytta växelströmsgeneratorn för att öka eller
minska fläktremmens spänning.
3. Dra åt bultarna A.
