SE-24
JACOBSEN 405 Serie CH
HANDBOK FÖR UNDERHÅLL OCH RESERVDELAR
8 KOPPLINGSSCHEMAN

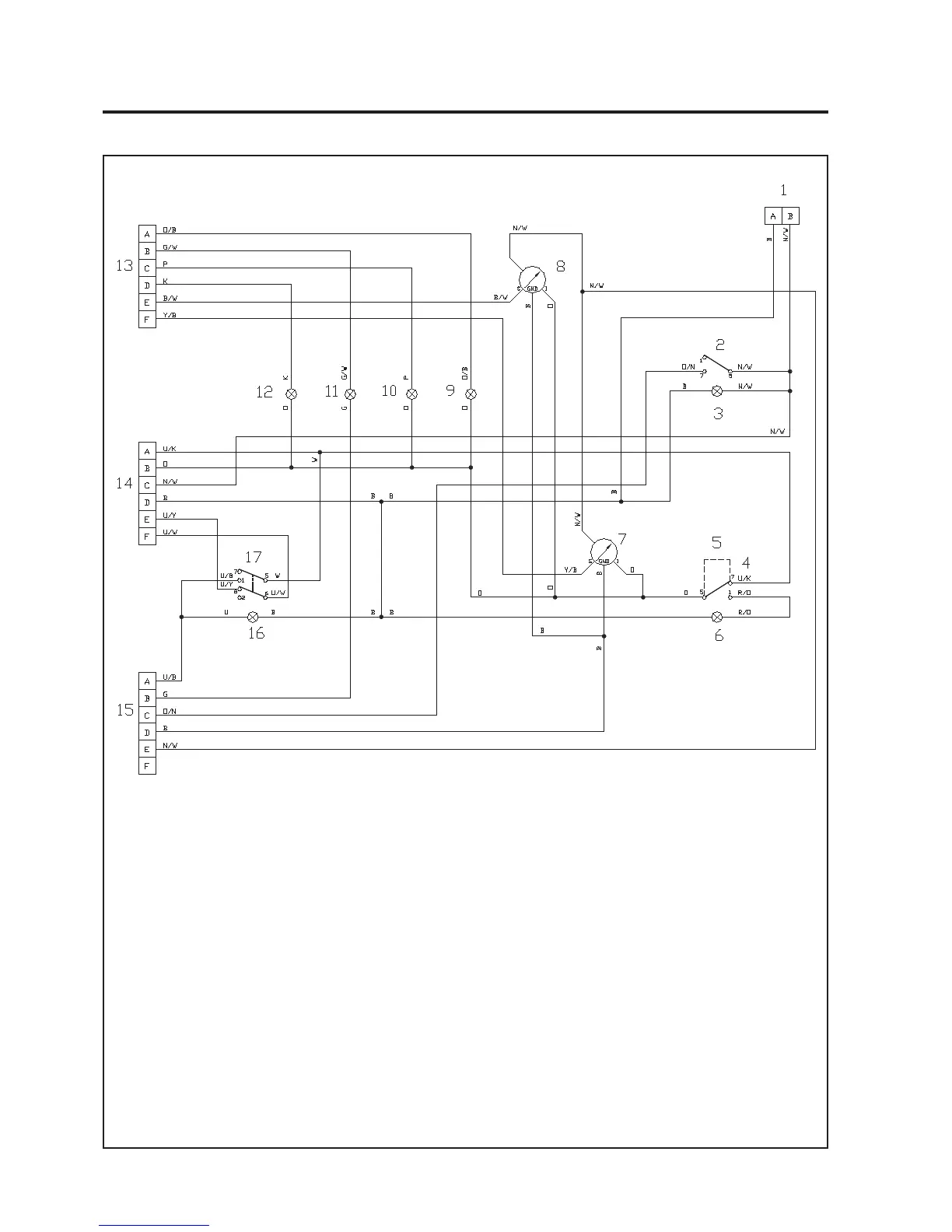

8.3 KRETSAR, ELEKTRISKA INSTRUMENT
TOLK TILL KOPPLINGSSCHEMA
1 LAMPOR
2 BELYSNINGSKONTAKT
3 BELYSNINGSKONTAKTENS LAMPA
4 OMKOPPLARE FÖR FYRHJULSDRIFT
5 LÖSTAGBAR LÄNK
6 LAMPA PÅ OMKOPPLARE FÖR
FYRHJULSDRIFT
7 TEMPERATURVISARE
8 BRÄNSLEMÄTARE
9 ÖVERHETTAD MOTOR
10 OLJETRYCK
11 FÖRVÄRMNING
12 LADDNING
13 DELNING TILL STAMKABELHÄRVA # 1
14 DELNING TILL STAMKABELHÄRVA # 2
15 DELNING TILL STAMKABELHÄRVA # 3
16 KLIPPBRYTARENS LAMPA
17 KLIPPBRYTARE
FÄRGKODER FÖR KABLAR
R Röd
G Grön
O Orange
S Grå
B Svart
W Vit
K Rosa
P Violett
Y Gul
U Blå
N Brun
LG Ljusgrön
T. EX. R/W = Röd/vit
