GB-24
JACOBSEN 405 Series: CH
MAINTENANCE AND PARTS MANUAL

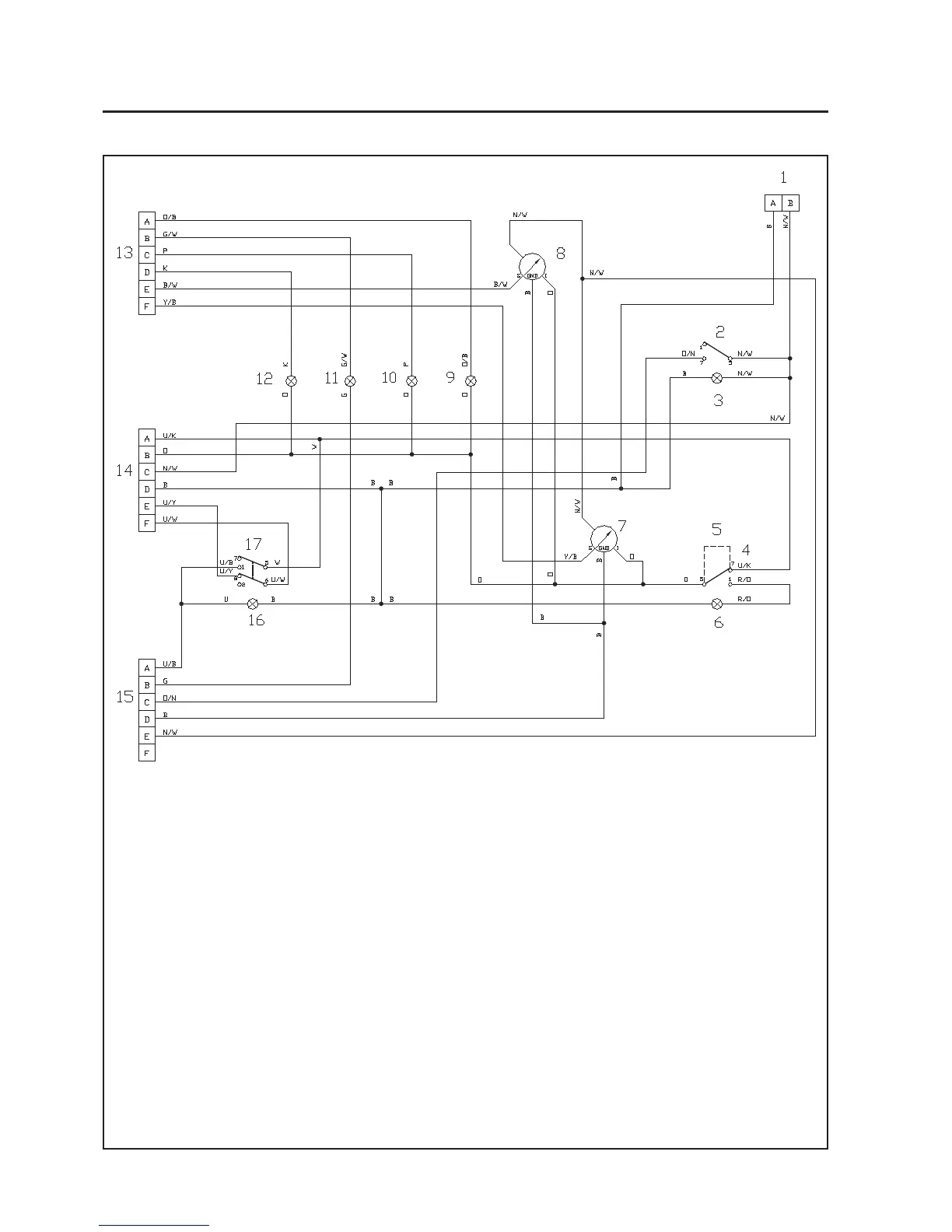

KEY TO WIRING DIAGRAM
1 LIGHTS
2 LIGHT SWITCH
3 LIGHTS SWITCH LAMP
4 4WD SWITCH
5 DETACHABLE LINK
6 4WD SWITCH LAMP
7 TEMP GAUGE
8 FUEL GAUGE
9 ENG OVER HEAT
10 OIL PRESS
11 PRE-HEAT
12 CHARGE
13 SPLIT TO MAIN HARNESS # 1
14 SPLIT TO MAIN HARNESS # 2
15 SPLIT TO MAIN HARNESS # 3
16 CUTTER SWITCH LAMP
17 CUTTER SWITCH
8.3 ELECTRICAL CIRCUIT INSTRUMENT
CABLE COLOUR CODE
R Red
G Green
O Orange
S Grey
B Black
W White
K Pink
P Violet
Y Yellow
U Blue
N Brown
LG Light Green
E.G. R/W = Red/White
8 SCHEMATICS
