SE-27
JACOBSEN 405 Serie CH
HANDBOK FÖR UNDERHÅLL OCH RESERVDELAR
8.4 SÄKRINGAR SAMT RELÄER / KOMPONENTER

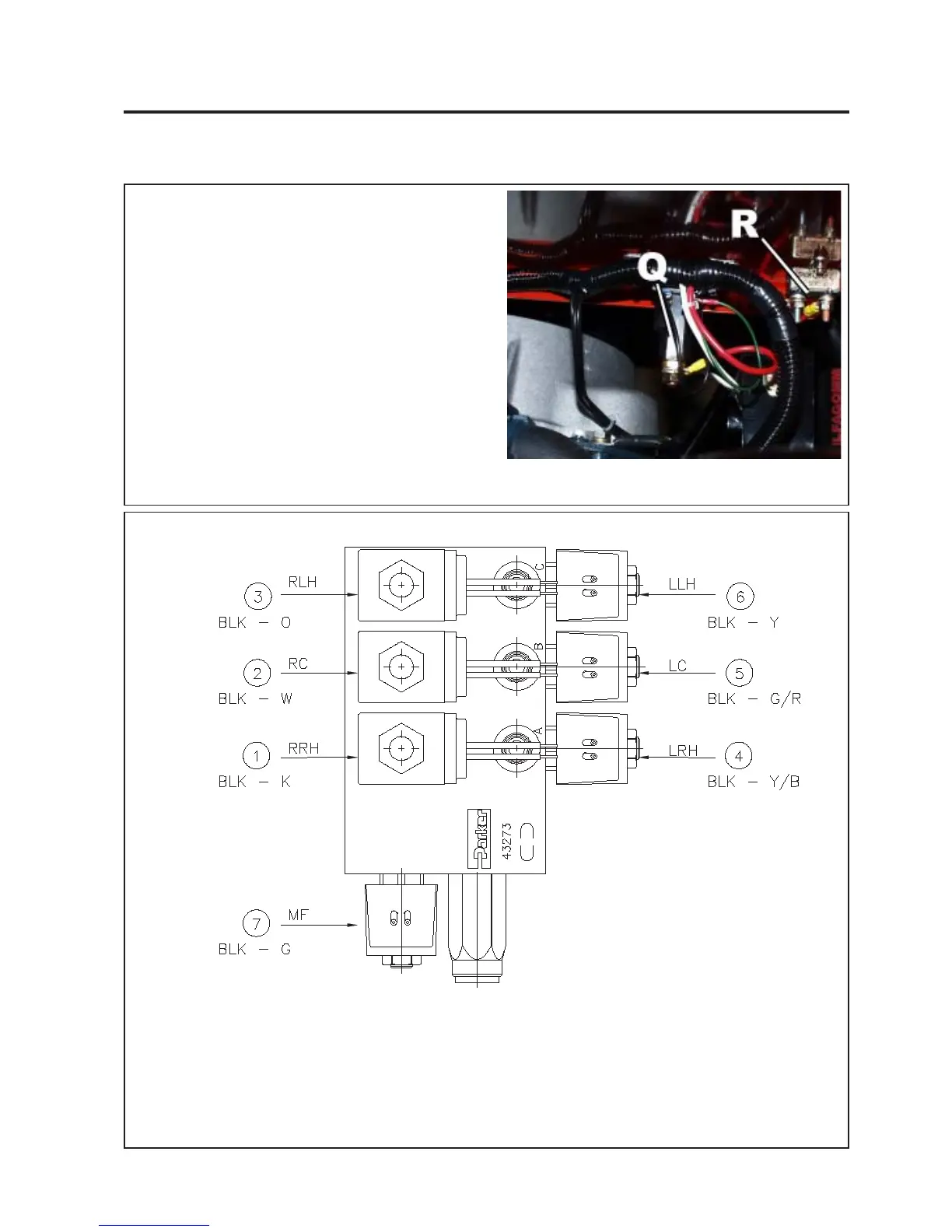

Fig. 26
RELÄER/KOMPONENTER (MOTORHUV)
RELÄ Q - 70 AMP RELÄ. GLÖDSTIFT.
LEDNINGSFÄRGER VIT &
GRÖN & SVART & RÖD.
KOMPONENT R - 40 AMP KRETSBRYTARE.
LEDNINGSFÄRGER RÖD &
RÖD.
8 KOPPLINGSSCHEMAN
COMPONENT-LIFT VALVE
KEY
1 – RRH = RAISE RIGHT HAND -BLK-K BLACK&PINK
2 – RC = RAISE CENTRE -BLK-W BLACK&WHITE
3 – RLH = RAISE LEFT HAND -BLK-O BLACK&ORANGE
4 – LRH = LOWER RIGHT HAND -BLK-Y/B BLACK&YELLOW/BLACK
5 – LC = LOWER CENTRE -BLK-G/R BLACK&GREEN/RED
6 – LLH = LOWER LEFT HAND -BLK-Y BLACK&YELLOW
7 – MF = MASTER FLOW -BLK-G BLACK&GREEN
