1 РЕГУЛИРОВКА
16
1.17 ИЗВЛЕЧЕНИЕ РЕЖУЩЕГО УСТРОЙСТВА________________________________________
1. Во избежание загрязнения гидравлической системы и
утечки масла запрещается отсоединять шланги от
двигателя.
2. В режиме транспортировки поднимите и закрепите
подъемные рычаги (Pаздел 3.4) и отсоедините
пружины прижимного давления.
3. Извлеките транспортировочный штифт и опустите
подъемные рычаги на землю.
4. Снимите крепеж, фиксирующий двигатель на корпусе
привода, и осторожно снимите двигатель.
5. Поместите двигатель в чистый полиэтиленовый пакет
и закройте отверстие в коробке передач.
6. Извлеките штифт и кольцо из центрального (заднего)
подъемного рычага и снимите центральное режущее
устройство с газонокосилки.
7. Снимите крепеж, фиксирующий передние подъемные
рычаги на режущих устройствах, и снимите
газонокосилки.
1.18 ВЫСОТА РЕЗКИ — ФИКСИРОВАННЫЙ РЕЖИМ _________________________________
Следуйте процедурам, описанным в Pазделе 3.16.
1. Измените положение регулятора заднего ролика.
a. Для высоты резки от 9-44 мм используйте
отверстия (M) на раме газонокосилки, а также два
отверстия (закрашенные черным) на регуляторе
высоты (F), как показано на рисунке.
b. Для высоты резки более 44 мм разберите
регулятор (F) и переверните монтажный
кронштейн; используйте отверстия (N) на раме, а
также два отверстия (закрашенные черным) на
регуляторе (F).
2. Снимите фиксатор и опустите режущие устройства на
землю.
3. Поместите прокладки требуемой высоты (J) под
каждый конец барабана рядом с передним краем
упорного ножа.
4. Открутите гайку (G) и опустите задний ролик на
землю. Затяните гайку (E) регулятора и повторно
проверьте настройку на обеих сторонах барабана. По
мере необходимости повторите регулировку.
5. Установите регулятор (B) переднего ролика (если
требуется ролик) только в отверстия 2 и 4 рамы
газонокосилки. Запрещается использовать отверстия
1 и 3. Установите передний ролик на 6 мм над задним
роликом.

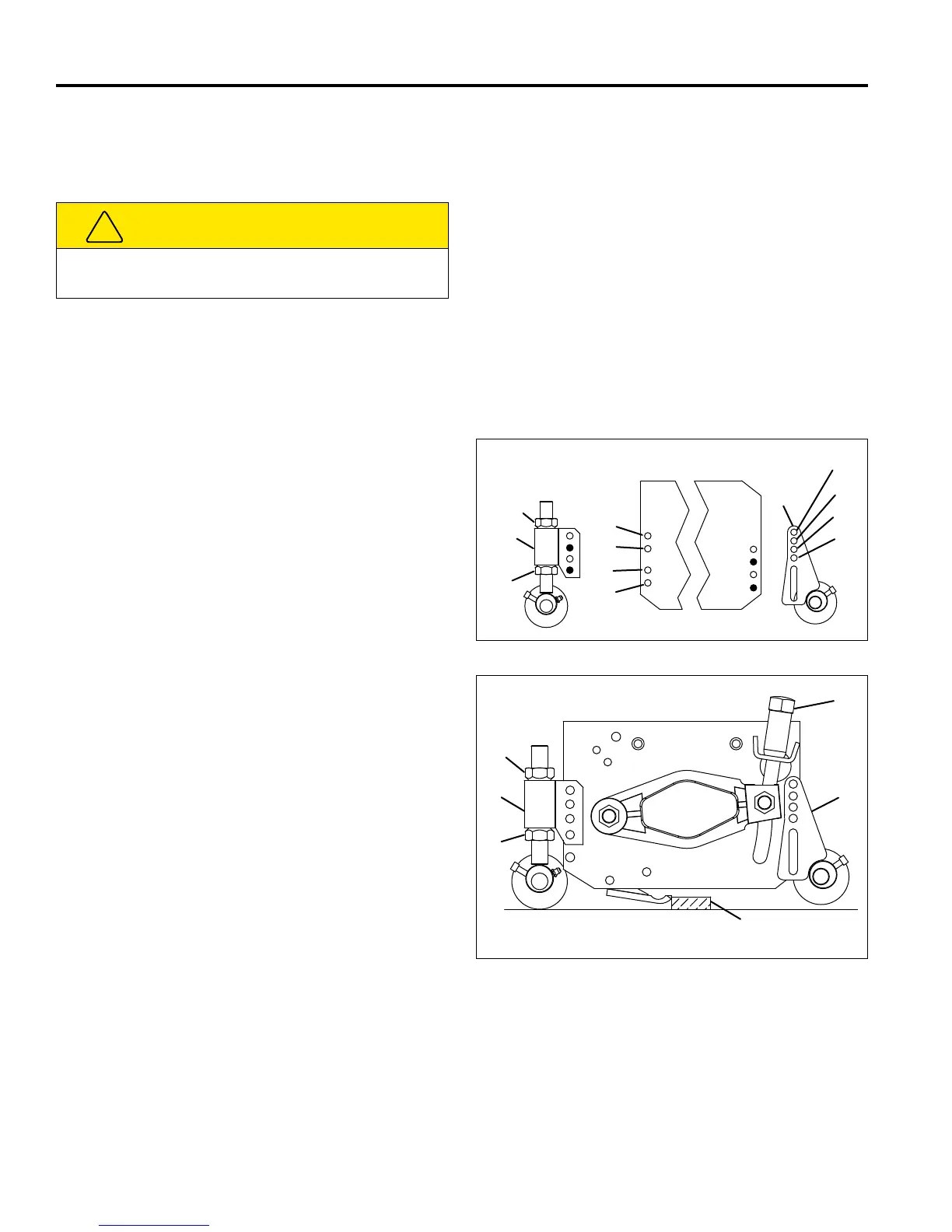

Pиcyнок 1Q
Pиcyнок 1R
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем снимать газонокосилки, отсоедините
подъемные пружины.
!
1
2
3
4
5
6
7
8
N
M
N
M
U
T
S
R
B
E
F
G
G
J
F
E
A
B
