1 РЕГУЛИРОВКА
14
1.13 БАРАБАН И УПОРНЫЙ НОЖ ____________________________________________________
(Проверка перед регулировкой)
1. Проверьте подшипники барабана на предмет осевого
или радиального люфта. Если наблюдается
ненормальное движение барабана вверх и вниз или из
стороны в сторону, то отрегулируйте либо замените
компоненты по мере необходимости.
2. Осмотрите лезвия барабана и упорный нож, чтобы
обеспечить достаточно острые края без изгибов или
зарубок.
a. Режущие края лезвий барабана и упорного ножа
должны быть острыми, без задиров и признаков
округления.
b. Упорный нож и прокладка упорного ножа должны
быть надежно затянуты. Упорный нож должен
быть прямым и острым.
c. На передней части упорного ножа требуется
предусмотреть плоскую поверхность не менее
4 мм. Для шлифования упорного ножа используйте
стандартный плоский напильник.
3. Если износ или повреждение барабана либо упорного
ножа уже невозможно устранить притиркой, то их
следует переточить.
4. Надлежащая регулировка барабана по отношению к
упорному ножу крайне важна. На протяжении всей
длины барабана и упорного ножа должен
существовать зазор 0,025-0,076 мм.
5. Барабан должен быть параллелен упорному ножу.
Неправильно отрегулированный барабан будет
преждевременно затупляться, что может привести к
серьезному повреждению барабана и упорного ножа.
6. На регулировку также влияет состояние травы.
a. Сухая, редкая трава требует более широкого
зазора во избежание нагрева и повреждения
барабана с упорным ножом.
b. Высококачественная трава с высокой
влажностью требует меньшего зазора (почти
нулевого).

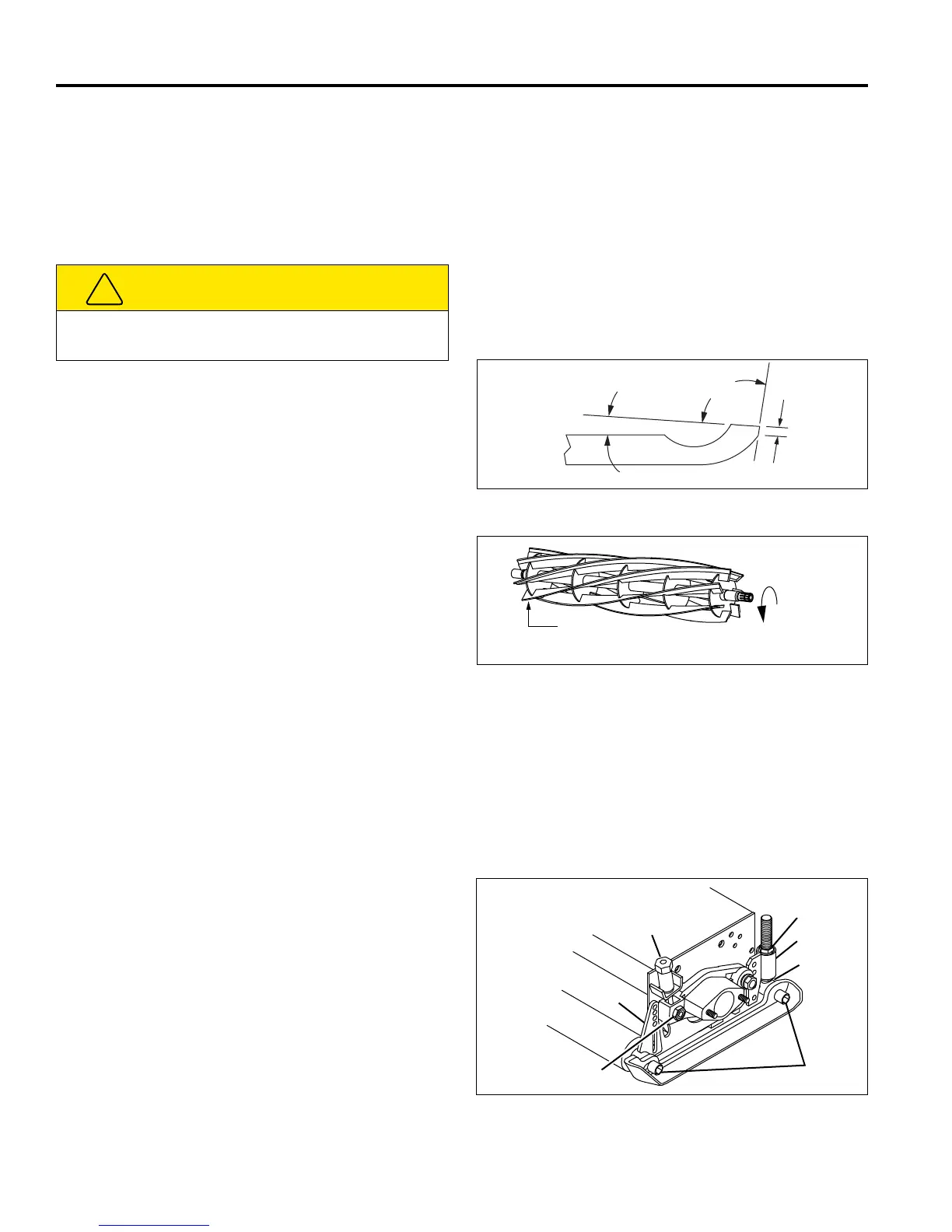

Pиcyнок 1L
Pиcyнок 1M
1.14 РЕГУЛИРОВКА БАРАБАНА ПО ОТНОШЕНИЮ К УПОРНОМУ НОЖУ ______________
1. Перед регулировкой см. Pаздел 3.13.
2. Начните регулировку с ведущего края барабана,
двигаясь в направлении ведомого конца. Ведущим
концом лезвия является конец, проходящий над
упорным ножом первым во время нормального
вращения.
3. Открутите гайку (C) на 1/4 оборота на обоих концах
режущего устройства.
a. Поворачивайте регулятор (A) с шагом от 1/16 до
1/8 оборота.
b. Вставьте толщиномер или щуп 0,025 мм между
лезвием барабана и упорным ножом. Не
поворачивайте барабан.
c. Отрегулируйте ведомый конец барабана
аналогичным образом, затем повторно проверьте
регулировку ведущего конца.
d. Затяните весь крепеж и повторно проверьте
регулировку.
e. Когда барабан будет должным образом
отрегулирован, он будет вращаться свободно, и
если подставить газету под углом в 90°, то газета
будет разрезана по всей длине барабана.
Pиcyнок 1N
ПРЕДОСТЕРЕЖЕНИЕ
Обращайтесь с барабаном с особой осторожностью во
избежание травмы и повреждения режущих краев.
5 -6
93
4 mm
Leading
Edge of Reel
Normal
Rotation
Ведущий край
Нормальное
барабана
вращение
To Next Page
