1 РЕГУЛИРОВКА
10
1 РЕГУЛИРОВКА
1.1 ОБЩИЕ СВЕДЕНИЯ_____________________________________________________________
1. Регулировка и техобслуживание должны всегда
выполняться квалифицированным техником. Если
надлежащая регулировка невозможна, то свяжитесь с
авторизованным дилером компании Jacobsen.
2. Заменяйте изношенные или поврежденные
компоненты, а не регулируйте их.
3. Во время регулировки или ремонта запрещается
носить украшения и свободно свисающую одежду.
4. Запрещается изменять настройки управляющего
устройства или превышать допустимую скорость
двигателя.
1.2 РЕМЕНЬ ВЕНТИЛЯТОРА ________________________________________________________
Осмотрите и отрегулируйте новый ремень после первых
десяти часов эксплуатации. После этого регулируйте
каждые 100 часов.
1. Отрегулируйте шкив генератора переменного тока,
чтобы ремень (B) провисал на 7-9 мм при нагрузке
10 кг, приложенной посередине между шкивами.
2. Если натяжение неправильное, то открутите
монтажные болты генератора переменного тока (A) и
отрегулируйте генератор переменного тока, чтобы
исправить натяжение ремня. Затяните крепеж (A).

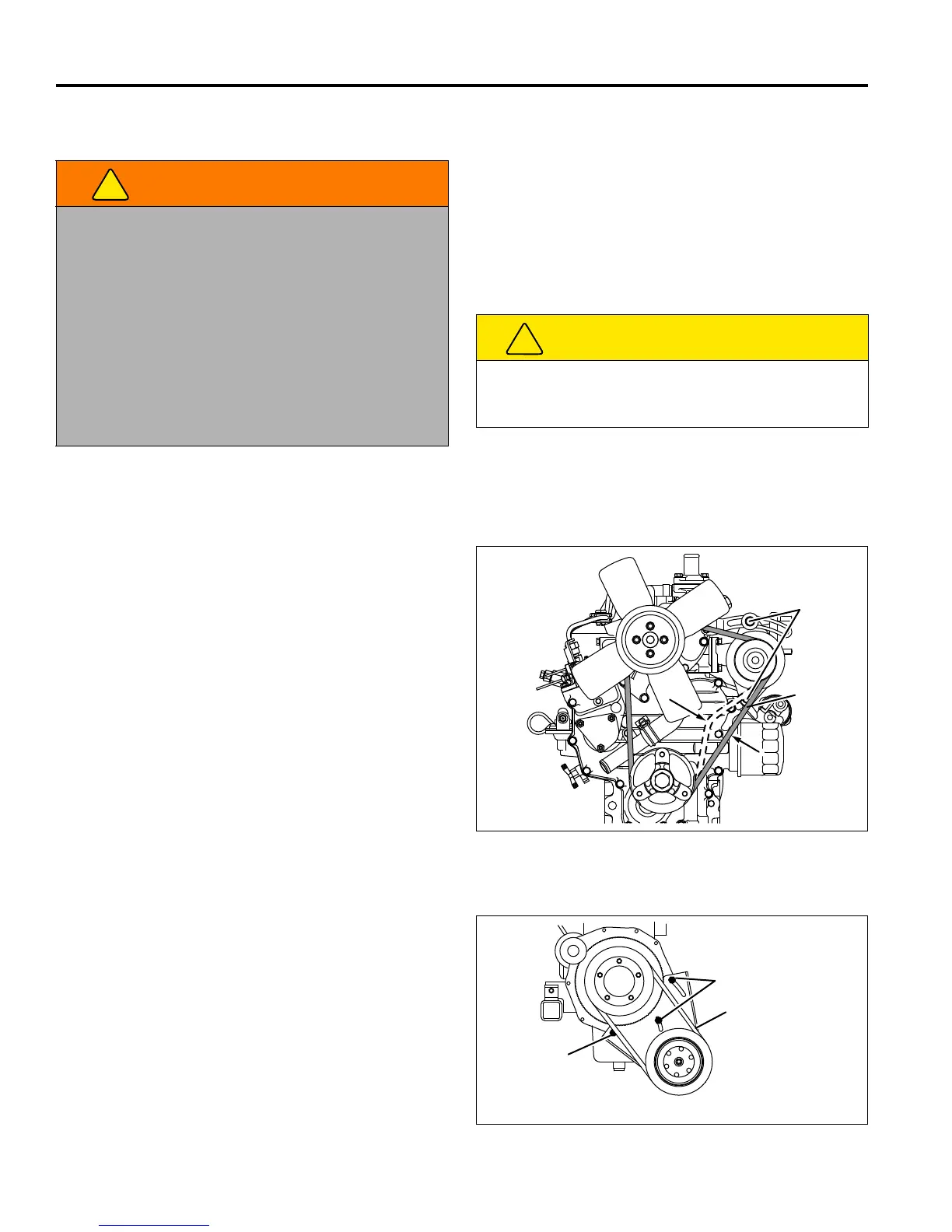

Pиcyнок 1A
1.3 ПРИВОДНОЙ РЕМЕНЬ НАСОСА _________________________________________________
Отрегулируйте ремень насоса (C), чтобы он провисал на 1/
6 мм при силе 2-3 кг, приложенной посередине.
1. Открутите крепеж (D и E).
2. Переместите узел насоса/сцепления вниз, чтобы
увеличить натяжение ремня (C), затем затяните
крепеж (D и E).
3. Затяните крепеж (D и E) моментом 37-45 Нм.
Pиcyнок 1B
ПРЕДУПРЕЖДЕНИЕ
Во избежание травм перед выполнением любой
регулировки или техобслуживания опустите орудия на
землю, отключите все приводы, включите стояночный
тормоз, остановите двигатель и извлеките ключ из
замка зажигания.
Обязательно установите газонокосилку на твердую и
ровную поверхность. Запрещается работать с
газонокосилкой, зафиксированной только домкратом.
Всегда используйте подъемные опоры.
Если поднята только передняя или задняя часть
газонокосилки, то установите упоры спереди и сзади
колес, которые не подняты.
!
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте осторожность во избежание зажатия рук и
пальцев между подвижными и фиксированными
компонентами аппарата.
!
A
B
D
D
E
C
Diesel Engine Gasoline En
