РЕГУЛИРОВКА 1
17
1.19 ВЫСОТА РЕЗКИ — ПЛАВАЮЩИЙ РЕЖИМ_______________________________________
Следуйте процедурам, описанным в Pазделе 3.16.
1. Установите регулятор (B) переднего ролика в
отверстия 2 и 4 рамы газонокосилки. Запрещается
использовать отверстия 1 и 3. Соответствующие
отверстия регулятора переднего ролика см. в таблице
ниже.
2. Измените положение регуляторов (F) задних роликов.
a. Для высоты резки от 9-44 мм используйте
отверстия (M) на раме газонокосилки, а также два
отверстия (закрашенные черным) на регуляторе
(F), как показано на рисунке.
b. Для высоты резки более 44 мм разберите
регулятор (F) и переверните монтажный
кронштейн; используйте отверстия (N) на раме, а
также два отверстия (закрашенные черным) на
регуляторе (F).
3. Открутите гайку (L) и регулируйте винт (K) до
достижения требуемой высоты резки (X), затем
зафиксируйте гайку (L) на щупе (P).
4. Поместите один конец щупа под передний ролик на
любом конце барабана и проведите головку винта (K)
над упорным ножом.
a. Отрегулируйте гайку (G), чтобы опустить задний
ролик к щупу, и затяните гайку (E) на регуляторе.
b. Переместите щуп на другой конец барабана и
повторите шаги 4a и 4b.

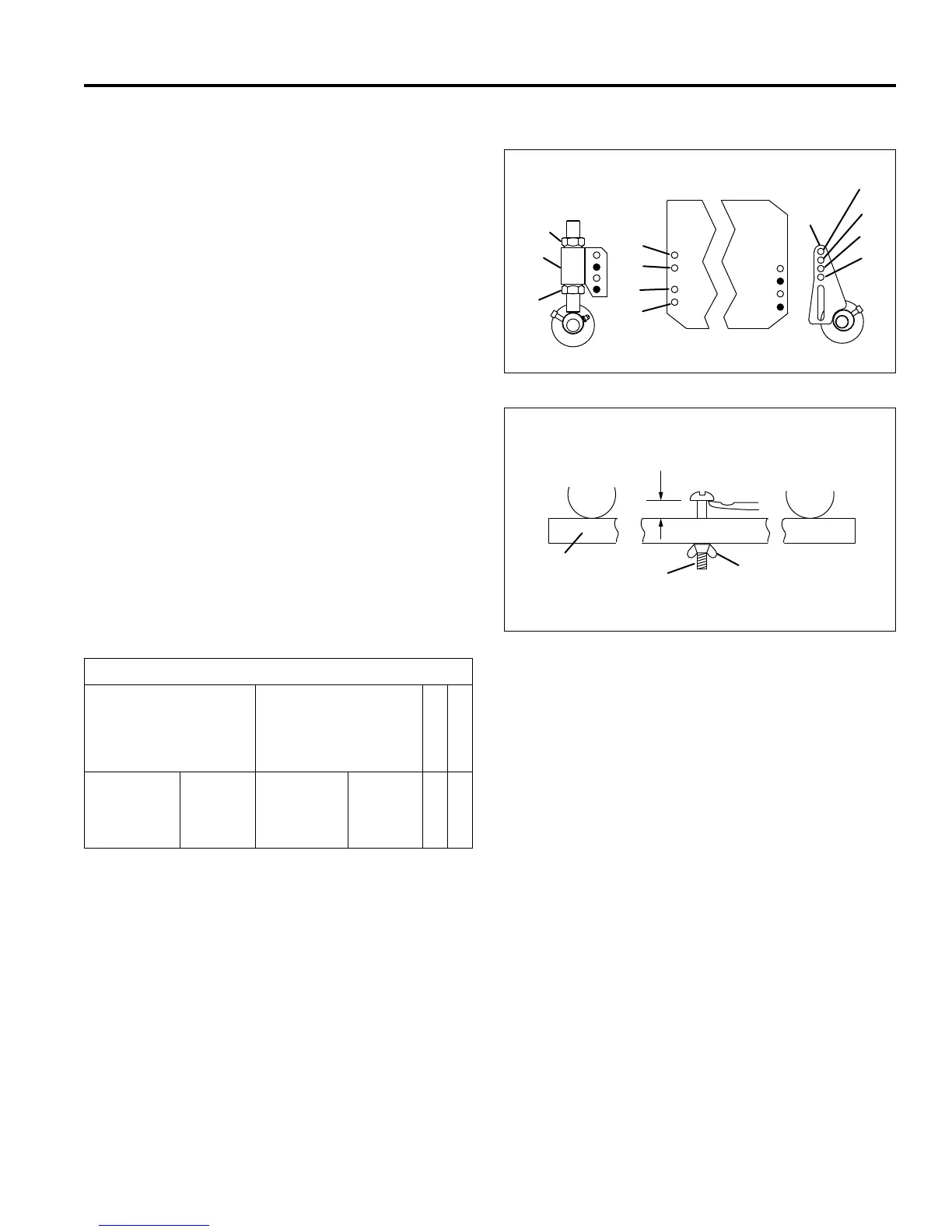

Pиcyнок 1S
Pиcyнок 1T
Диапазон резки
Ролик с рифленой
поверхностью
качения
Дюймы
Миллиметры
Ролик с гладкой
поверхностью
качения
Дюймы
Миллиметры
Передний Задний
3/8-3/4 10-19 3/8-5/8 10-16 R M
3/4 - 1-1/4 19-32 5/8 - 1-1/8 16-29 S M
1-1/4 - 1-3/4 32-44 1-1/8 - 1-5/8 29-41 T M
1-3/4 - 2-1/4 44-57 1-5/8 - 2-1/8 41-54 U N
1
2
3
4
5
6
7
8
N
M
N
M
U
T
S
R
B
E
F
G
Front Roller
P
Rear Roller
X-Cutting Height
K
L
X - Высота резки
Передний ролик Задний ролик
