Page 30
FRANÇAIS
Pompes à vitesse variable Jandy
®
|
Manuel d’installation et de fonctionnement
Section 3. Description générale
3.1 Introduction
Les pompes à vitesse variable de la Série
®
fonctionner de 600 à 3450 tr/min. Cela vous permet de sélectionner la
vitesse la plus appropriée pour votre application. Les pompes sont compatibles avec tous les contrôleurs Jandy et
les systèmes d’automatisation Zodiac
®
. La pompe est entraînée par un ECM (moteur à commutation électronique)
à vitesses variables directement xé au rotor de la pompe. Le moteur fait tourner le rotor qui force l'eau à circuler
à travers la pompe. La vitesse du moteur variant, le débit à travers la pompe est également varié. Le débit ajustable
permet l'optimisation du débit de l'eau pendant les exigences variées du cycle de la pompe. Pour cette raison,
l’efcacité énergétique de la pompe est maximisée entraînant des économies pour le propriétaire de la piscine tout
en contribuant à la sauvegarde de l’environnement.
Ce manuel contient des informations pour l'installation, le fonctionnement et l’entretien adéquats des pompes
à vitesses variables de la Série Jandy. Les procédures indiquées dans ce manuel doivent être suivies avec précision.
Pour obtenir des copies de ce manuel, visitez www.zodiacpoolsystems.com.
3.2 Dimensions du produit
NOTE
Lors de l’installation d’une pompe, laisser un dégagement d’au-moins 30 cm (2 pi) au-dessus de la pompe
pour le retrait du panier crépine.
G
B
D
C
A
F
E
Du bord avant du raccord au
centre des trous de boulon
Trous de boulon,
centre à centre
Nº de modèle
A
Dimensions
B
Dimensions
C
Dimensions
D
Dimensions
E
Dimensions
F
Dimensions
G
Dimensions
VSFHP185DV2A 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po
VSFHP270DV2A 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po
VSPHP270DV2A 9 1/8 po 9 po 8 7/8 po 14 1/8 po 27 5/8 po 11 5/8 po 9 1/16 po

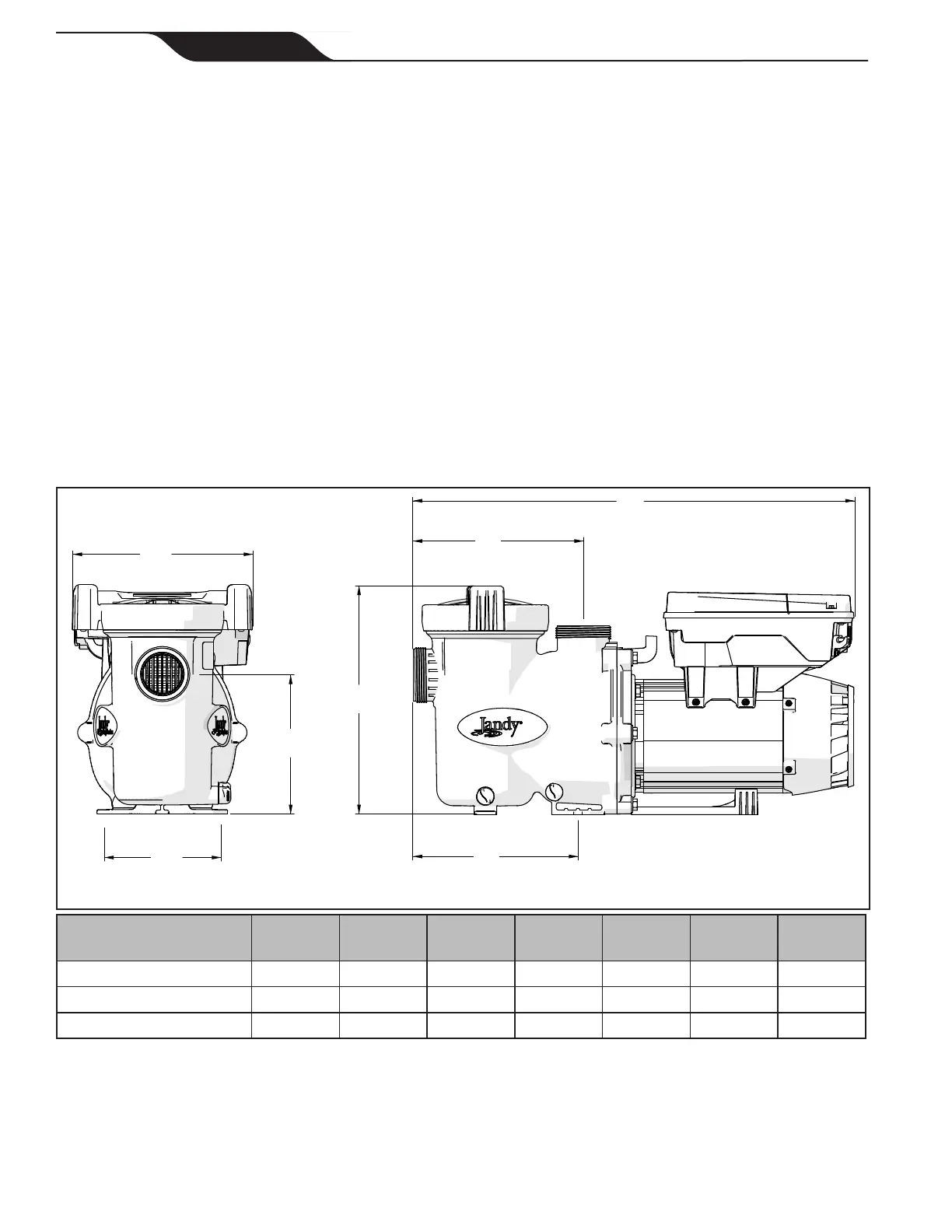

Figure 1. Dimensions de la Pompe à vitesse variable
