Jandy VSFHP185DV2A - Installation Électrique

Page 35
FRANÇAIS
Pompes à vitesse variable Jandy
®
|
Manuel d’installation et de fonctionnement

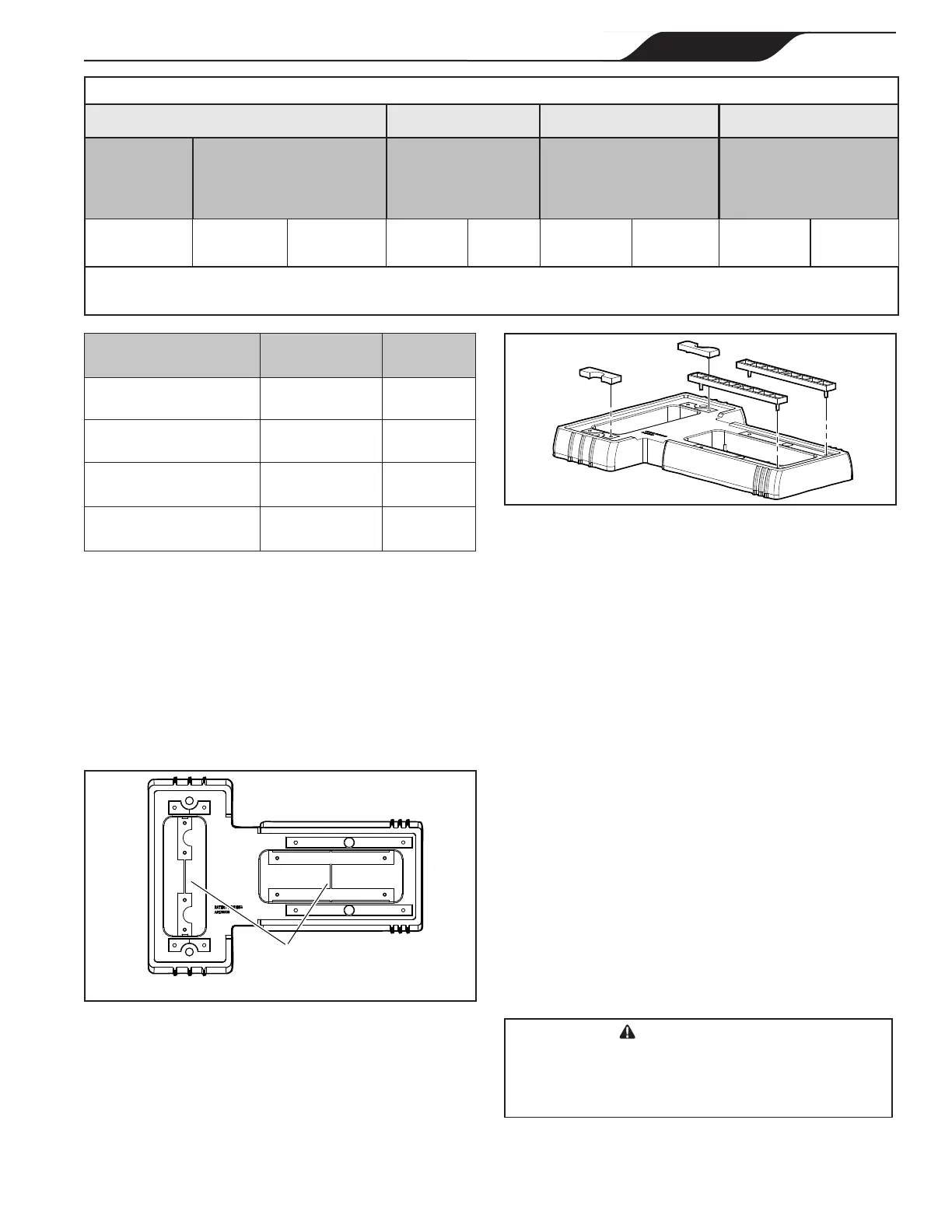

Configuration de
base
Hauteur du
côté aspiration
Hauteur de
la pompe
1. Pompe sans base
7 3/4 po 12 3/4 po
2. Pompe avec base
8 7/8 po 13 7/8 po
3. Pompe avec base et
entretoises
9 1/8 po 14 1/8 po
4. Pompe avec petite
et grande base
10 3/4 po 15 3/4 po
Tableau 2. Dimensions de Base ajustable
(modèle VS FloPro uniquement)
1. À l’aide d’une fraise, couper les barres en plastique
reliant les jeux d’entretoises du haut et du bas
comme illustré sur la gure 6.
2. Pousser les deux entretoises du haut et les deux du
bas hors de la base.
3. Aligner les broches des quatre entretoises avec les trous
de la base. Enclencher les entretoises en place (Fig. 7).
X
X
Couper les
entretoises
sur le X.
Figure 6. Découper les jeux d’entretoise de la base
TAILLE MINIMALE DES FILS ET PROTECTION MINIMUM DE SURINTENSITÉ*
Distance depuis les sous-panneaux
0 à 50 pieds
(15 mètres)
50 à 100 pieds
(15 à 30 mètres)
100 à 200 pieds
(30 à 60 mètres)
Modèle de
pompe
Inverse : Temps du disjoncteur
ou ampères du fusible de
branchement Classe :
CC, G, H, J, K, RK ou T
Tension Tension Tension
230 VCA 115 VCA 230 VCA 115 VCA 230 VCA 115 VCA 230 VCA 115 VCA
VSFHP185DV2A
VSFHP270DV2A
VSPHP270DV2A
15 A 20A
14 AWG
(2.1 mm
2
)
12 AWG
(3.3 mm
2
)
12 AWG
(3.3 mm
2
)
10 AWG
(5.3mm
2
)
10 AWG
(5.3mm
2
)
10 AWG
(5.3mm
2
)
*Suppose trois (3) conducteurs en cuivre dans une conduite enfouie et une perte de tension maximale de 3 % dans un circuit de branchement.
Tous les codes du National Electrical Code
®
(NEC
®
)etlescodeslocauxdoiventêtrerespectés.Letableaumontrelagrosseurdelminimaleet
les recommandations pour le fusible de branchement dans une installation standard par NEC.
Figure 7. Enclencher les entretoises en place
4.3 Installation électrique
4.3.1 Vérifications de la tension
La bonne tension, comme indiqué sur la plaque
signalétique de la pompe est nécessaire pour une
bonne performance et une longue durée du moteur.
Une mauvaise tension diminuera la capacité de
performance de la pompe et pourrait causer une
surchauffe, réduire la durée du moteur et entraîner
des coûts électriques plus élevés.
L’installateur électrique est responsable de fournir
à la pompe la tension de fonctionnement indiquée
sur la plaque signalétique en s’assurant de la taille du
circuit et du câblage pour cette application précise.
Le National Electrical Code
®
(NEC
®
, NFPA-70
®
)
exige que tous les circuits de pompe pour piscine soient
pourvus d’un disjoncteur de fuite à la terre (DDFT).
Par conséquent, l’installateur électrique est également
responsable de s’assurer que le circuit de la pompe
s’y conforme ainsi qu’à toutes les autres exigences
du National Electrical Code (NEC) et autres codes
d’installation en vigueur.
MISE EN GARDE
Le défaut de fournir une tension selon la plaque
signalétique (+/- 10 %) pendant l’opération entraînera
la surchauffe du moteur et annulera la garantie.
