FRANÇAIS
Pompes à vitesse variable Jandy
®
|
Manuel d’installation et de fonctionnement
REMARQUE Pour éviter qu’il y ait piégeage,
le système doit être construit de manière à ne
pouvoir fonctionner lorsque la pompe tire de l’eau
d’un seul drain principal. Au moins deux drains
principaux doivent être connectés à la pompe
lorsqu’elle est en fonction. Cependant, si deux
drains principaux deviennent une seule conduite
d’aspiration, celle-ci peut être dotée d’une valve
qui arrête les deux drains principaux de la pompe.
4. La tuyauterie doit être bien soutenue et non forcée
ensemble où elle subira un stress constant.
5. Toujours utiliser des valves de la bonne grosseur. Les
valves de dérivations et les vannes à boule de Jandy
ont généralement les meilleures capacités de débit.
6. Utilisez le moins de raccords possible et limitez
l'utilisation de coudes à 90 degrés. Chaque raccord
ou longueur supplémentaire augmente la résistance
au débit, ce qui fait davantage travailler la pompe.
REMARQUE Si plus de dix raccords d’aspiration
sont nécessaires, la grosseur du tuyau doit être
augmentée.
7. Chaque nouvelle installation doit être testée sous
pression conformément aux codes locaux.
4.2.4 Bases ajustables (modèles VS FloPro
TM
uniquement)
Pour remplacer une pompe existante de différentes
dimensions, utilisez les bases ajustables pour aligner
correctement les orices d’aspiration et de refoulement
sur la plomberie existante. La base VS FloPro et les
entretoises augmente la hauteur totale de la pompe et
la hauteur du côté de l’orice d’aspiration de la pompe.
Vous reporter à la gures 5 et au Tableau 2.
Hauteur de
la pompe
Hauteur
du côté
aspiration
Aucune base requise
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Petite base
Hayward Super II™
Jandy PlusHP par Zodiac
®
Jandy Max HP par Zodiac
Petite base + grande base
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Petite base avec entretoises
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
Optionnel
(Commande R0546400)

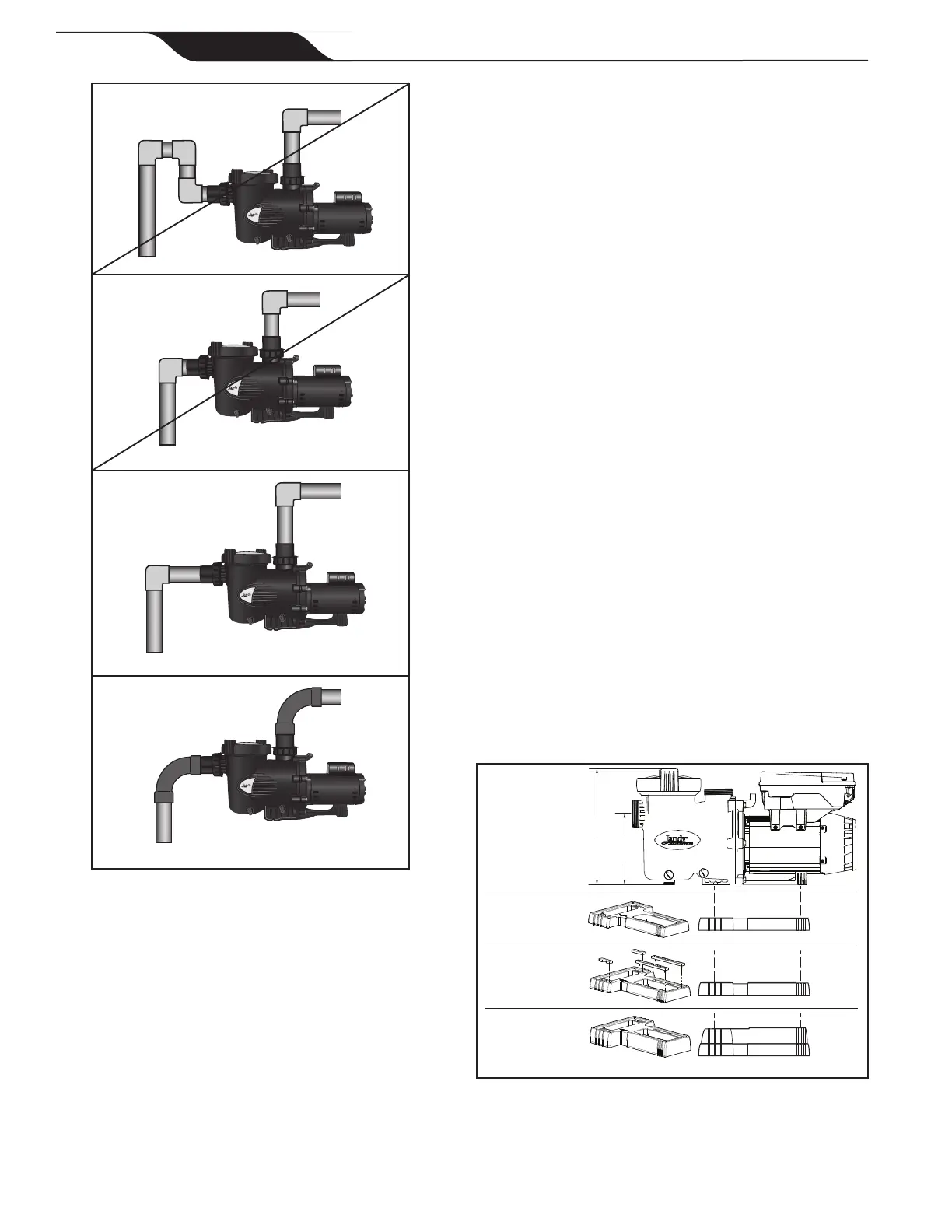

Figure 5. Congurationsdebase(modèleVS
FloPro uniquement)
Mauvaise installation
SAS
Coude à 90degrés
trop proche
4xdiamètre de tuyau
dans la pompe
Mauvaise installation
Bonne installation
Balayer les coudes vers
l’intérieur/extérieur pour
une efficacité maximale
Meilleure
installation
2. Les raccords sur les orices d’aspiration et de
refoulement simplient l’installation et l’entretien
tout en éliminant les risques de fuites au niveau des
adaptateurs letés.
3. La pompe doit être connectée à au moins deux drains
principaux équilibré hydrauliquement pour chaque
conduite d’aspiration de la pompe de la piscine.
Chaque drain (prise d’aspiration) doit avoir des
couvercles et doivent être certiés selon la dernière
édition publiée de ANSI
®
/ASME
®
A112.19.8, ou
sa norme ayant droit, ANSI/APSP-16. Les raccords
d’aspiration des drains principaux doivent être à au
moins 1 m (3 pi) ou à différents plans. Les raccords
d’aspiration peuvent être un drain et une crépine,
deux drains, deux crépines ou une crépine avec une
conduite égalisatrice installée. Vérier les codes
locaux pour une bonne installation.
