Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Sección 3. Descripción general
3.1 Introducción
Las bombas de velocidad variable Jandy
®
pueden funcionar entre 600 RPM y 3450 RPM. Esto le permite seleccionar
la velocidad más adecuada para su aplicación. Las bombas son compatibles con todos los controladores Jandy y con
los sistemas automáticos Zodiac
®
. La bomba es impulsada por un motor conmutado electrónicamente (ECM) de
velocidad variable conectado directamente al rodete de la bomba. El motor hace girar el impulsor, que fuerza el
ujo de agua a través de la bomba. A medida que la velocidad del motor varía, el ujo a través de la bomba también
varía. La tasa de ujo ajustable permite optimizar el ujo durante los diversos requisitos del ciclo de la bomba.
Como resultado, la eciencia energética de la bomba se maximiza, lo que conlleva ahorros en los costos para el
propietario de la piscina y ayuda a conservar el medio ambiente.
Este manual contiene información para la instalación, la operación y el mantenimiento correctos de las bombas de
velocidad variable Jandy. Los procedimientos de este manual se deben seguir exactamente. Para obtener copias
adicionales de este manual, visite el sitio web Jandy.com.
3.2 Dimensiones del producto
NOTA Al instalar una bomba, deje un mínimo de dos (2) pies (30 cm) de espacio libre por arriba de la bomba para
quitar la canasta del filtro.
G
B
D
C
A
F
E
Borde delantero de la unión a centro
de los orificios para pernos
Orificios para pernos,
centro a centro
N.º de modelo
A
Dimensiones
B
Dimensiones
C
Dimensiones
D
Dimensiones
E
Dimensiones
F
Dimensiones
G
Dimensiones
VSFHP185DV2A 10" 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8"
VSFHP270DV2A 10" 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8"
VSPHP270DV2A 9 1/8" 9" 8 7/8" 14 1/8" 27 5/8" 11 5/8" 9 1/16"

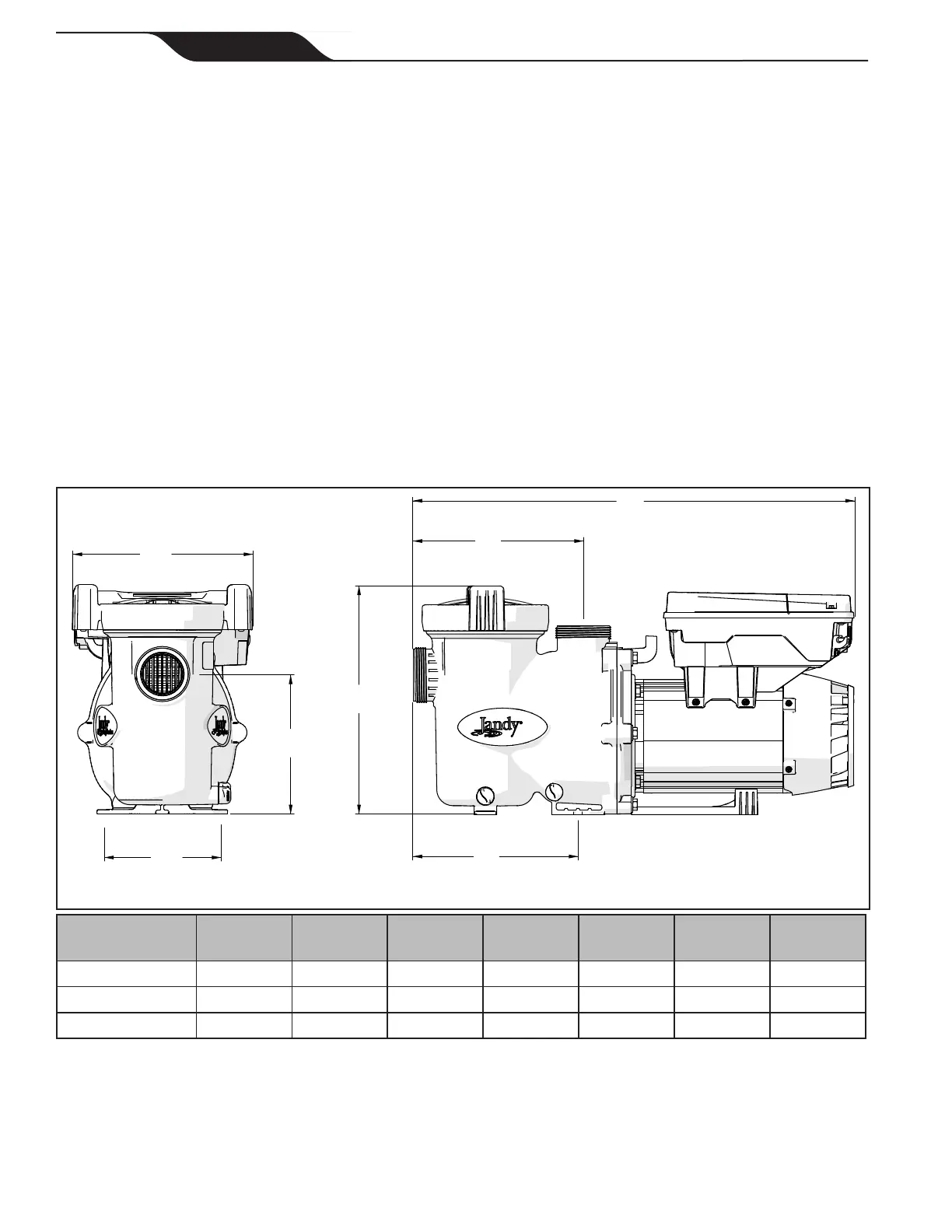

Figura 1. Dimensiones de la bomba de velocidad variable
