8.1 Vues éclatées
1 - Moteur, Entraînement
2 - Couvercle d’accès
3 - Joint torique du couvercle d’accès
4 - Capot du ventilateur
5 - Moteur, Matériel
6 - Pied de montage moteur
7 - Matériel de la Plaque arrière
8 - Joint torique de la plaque arrière
9 - Rotor et matériel
10 - Joint torique du diffuseur
11 - Corps de pompe
12 - Bouchons de vidange avec joint torique
13 - About, joint torique et écrou-raccord
14 - Panier ltre pour débris de pompe
15 - Anneau de blocage et joint torique
16 - Diffuseur et matériel
17 - Joint d’étanchéité mécanique
18 - Plaque arrière
19 - Petites base ajustable avec entretoises (Modèles VSFHP uniquement)
20 - Grande Base ajustable (P# R0546400 en option pour utilisation avec
Modèles VSFHP seulement)

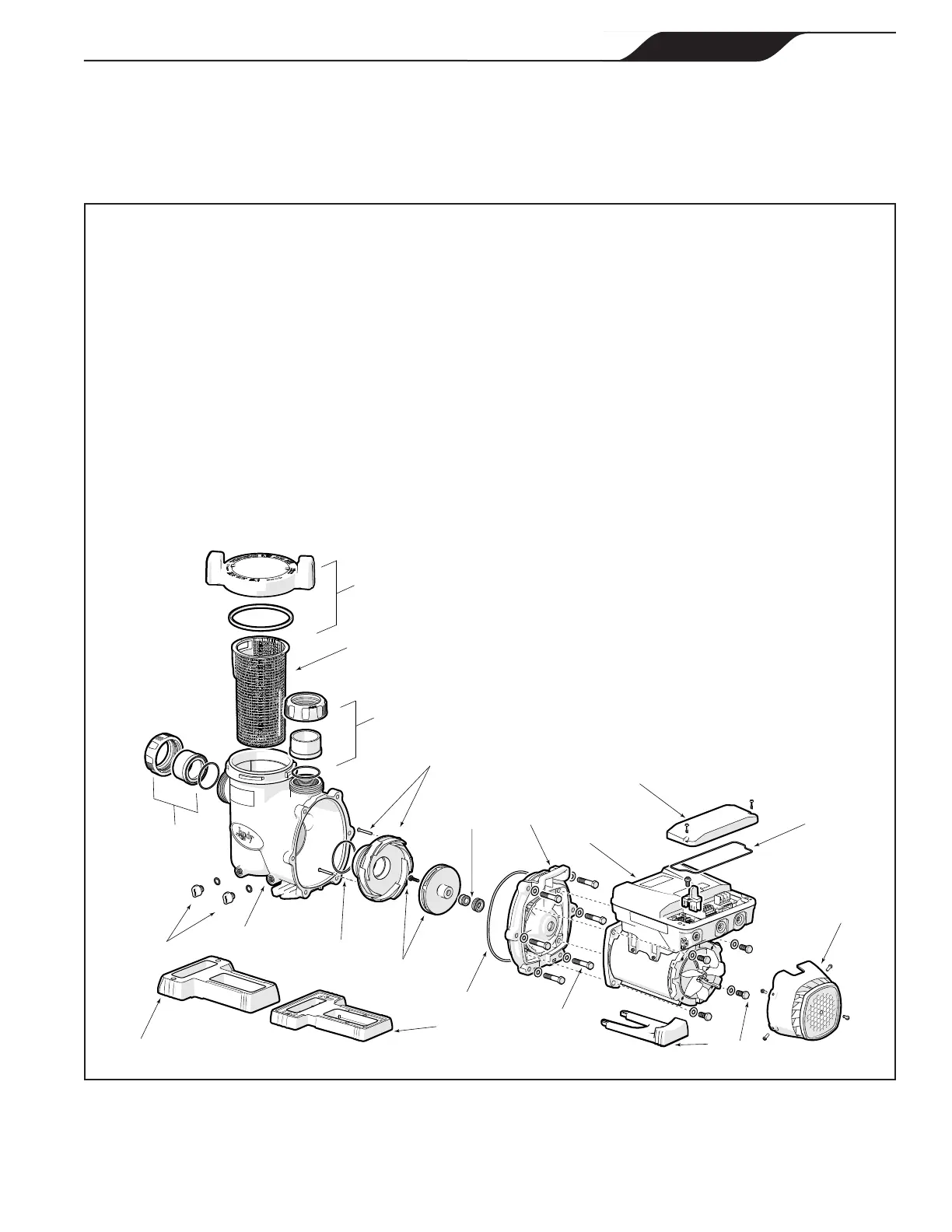

Figure 15. Vue éclatée de la pompe à vitesse variable, modèle DV2A Jandy
15
14
13
12
11
7
10
2
1
4
3
6
8
9
5
16
17
18
19
20
13
Vue éclatée pour référence générale seulement.
Des modèles spéciques peuvent différer. Veuillez
vous reporter aux coordonnées ci-dessus pour obtenir
des informations sur les pièces de rechange de modèles
de pompes spéciques.
