Sección 8. Especicaciones del producto y datos técnicos
Para obtener una lista completa de las piezas de repuesto, visite el sitio web www.Jandy.com o comuníquese con el
soporte técnico de Zodiac al 1.800.822.7933 o por correo electrónico a productsupport@zodiac.com. En Canadá,
llame al 1.888.647.4004 o escriba a customerservicePSC@zodiac.com.
8.1 Vistas ampliadas
1) Motor, impulsor
2) Cubierta de acceso
3) Junta tórica de la cubierta de acceso
4) Cubierta del ventilador
5) Aditamentos del motor
6) Pie de montaje del motor
7) Aditamentos de la placa de apoyo
8) Junta tórica de la placa de apoyo
9) Impulsor y aditamentos
10) Junta tórica del difusor
11) Cuerpo de la bomba
12) Tapones de drenaje con junta tórica
13) Junta tórica de la pieza nal y tuerca de la unión
14) Canasta del ltro de residuos de la bomba
15) Anillo de bloqueo y junta tórica
16) Difusor y aditamentos
17) Sello mecánico
18) Placa de apoyo
19) Base ajustable pequeña con distanciadores (modelos VSFHP únicamente)
20) Base ajustable grande (n.° de pieza R0546400 opcional para utilizar con
modelos VSFHP únicamente)

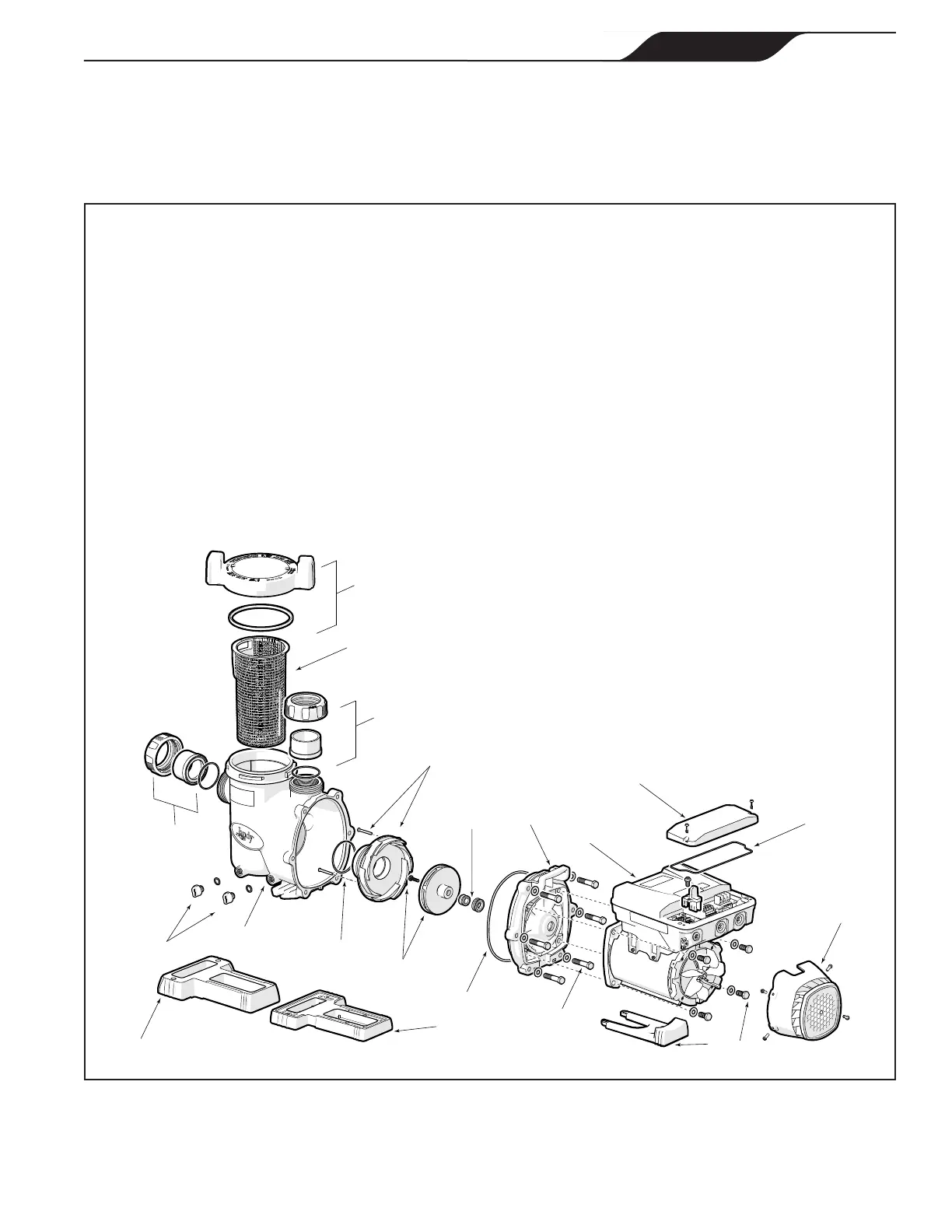

Figura 15. Vista ampliada de la bomba de velocidad variable modelo Jandy DV2A
15
14
13
12
11
7
10
2
1
4
3
6
8
9
5
16
17
18
19
20
13
La vista ampliada es solo para referencia general.
Los modelos especícos pueden diferir. Consulte
la información de contacto precedente para obtener
información sobre los repuestos de modelos especícos
de bomba.
