Pompes à vitesse variable Jandy
®
|
Manuel d’installation et de fonctionnement
DRAINS
PRINCIPAUX
(Prise d’aspiration)
Port d’aspiration du
nettoyeur en option
VALVE DE DÉRIVATION
MANUELLE
APPAREIL DE
CHAUFFAGE
FILTRE
CLAPET ANTI-RETOUR
(Clapet anti-retour recommandé
pour les systèmes installés avec
les injecteurs ou les systèmes de
chloration saline Aquapure
®
)
POMPE
PISCINE/SPA
VANNE À 3 VOIES
DRAIN DE SPA
(Prise d’aspiration)
CRÉPINE
RENVOI DE SPA
RENVOI DE
LA PISCINE
a.
a.
DÉTAIL DE LA
DÉRIVATION MANUELLE :
À UTILISER LORSQUE LE DÉBIT
DE FILTRATION DÉPASSE 125 gal/min
POUR LES APPAREILS DE CHAUFFAGE
ZODIAC. REPORTEZ-VOUS AUX
RECOMMANDATIONS DU FABRIQUANT
SI UNE MARQUE D’APPAREIL DE
CHAUFFAGE DIFFÉRENTE EST UTILISÉE.

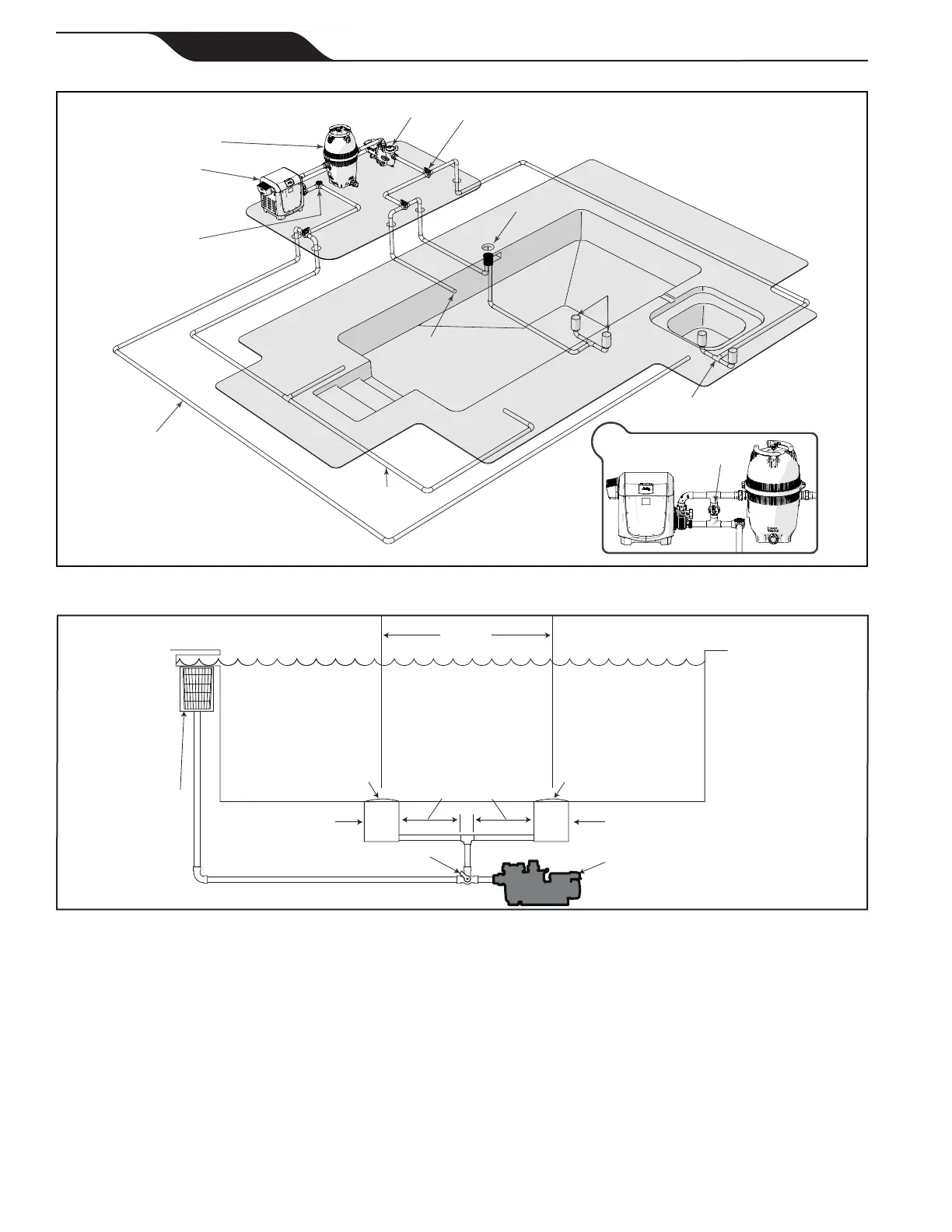

Figure 3. Installation de la tuyauterie typique
Homologué/certifié à la
dernière version publiée par
ANSI/ASME A112.19.8 ou
à sa norme ayant droit,
ANSI/APSP-16. Couvercle
anti-piégeage/Grille ou
raccord d’aspiration,
solidement fixé sur le drain
de vidange principal
Homologué/certifié à la dernière
version publiée par ANSI
®
/
ASME
®
A112.19.8 ou à sa
norme ayant droit,
ANSI/APSP-16.
Couvercle anti-piégeage/Grille
ou raccord d’aspiration,
solidement fixé sur le drain
de vidange principal
Au moins
90 cm (3 pi)
Prise d’aspiration
(Drain principal)
Prise d’aspiration
(Drain principal)
Valves permises seulement après le T
Pompe
Aucune valve entre le
T et les drains principaux
Crépine
Figure 4. Nombre de prises d’aspiration par pompe
