Página 56
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
DRENAJE
PRINCIPAL
(salida de succión)
Puerto de succión
del limpiador opcional
VÁLVULA DE
DERIVACIÓN MANUAL
CALENTADOR
FILTRO
VÁLVULA DE
RETENCIÓN
(válvula de retención recomendada
para los sistemas instalados con
alimentadores erosivo o sistemas
de cloración de sal
Aquapure
®
)
BOMBA
PISCINA/ESPÁ
VÁLVULA DE 3 VÍAS
DRENAJE DE ESPÁ
(salida de succión)
SUCCIONADOR
RETORNO AL ESPÁ
VUELTA A LA
PISCINA
a.
a.
DETALLE DE DERIVACIÓN MANUAL:
USAR CUANDO LA TASA DE
FILTRACIÓN SUPERA LOS 125 GPM
PARA CALENTADORES ZODIAC.
CONSULTE LAS RECOMENDACIONES
DEL FABRICANTE SI USA UN
CALENTADOR DE OTRA MARCA.

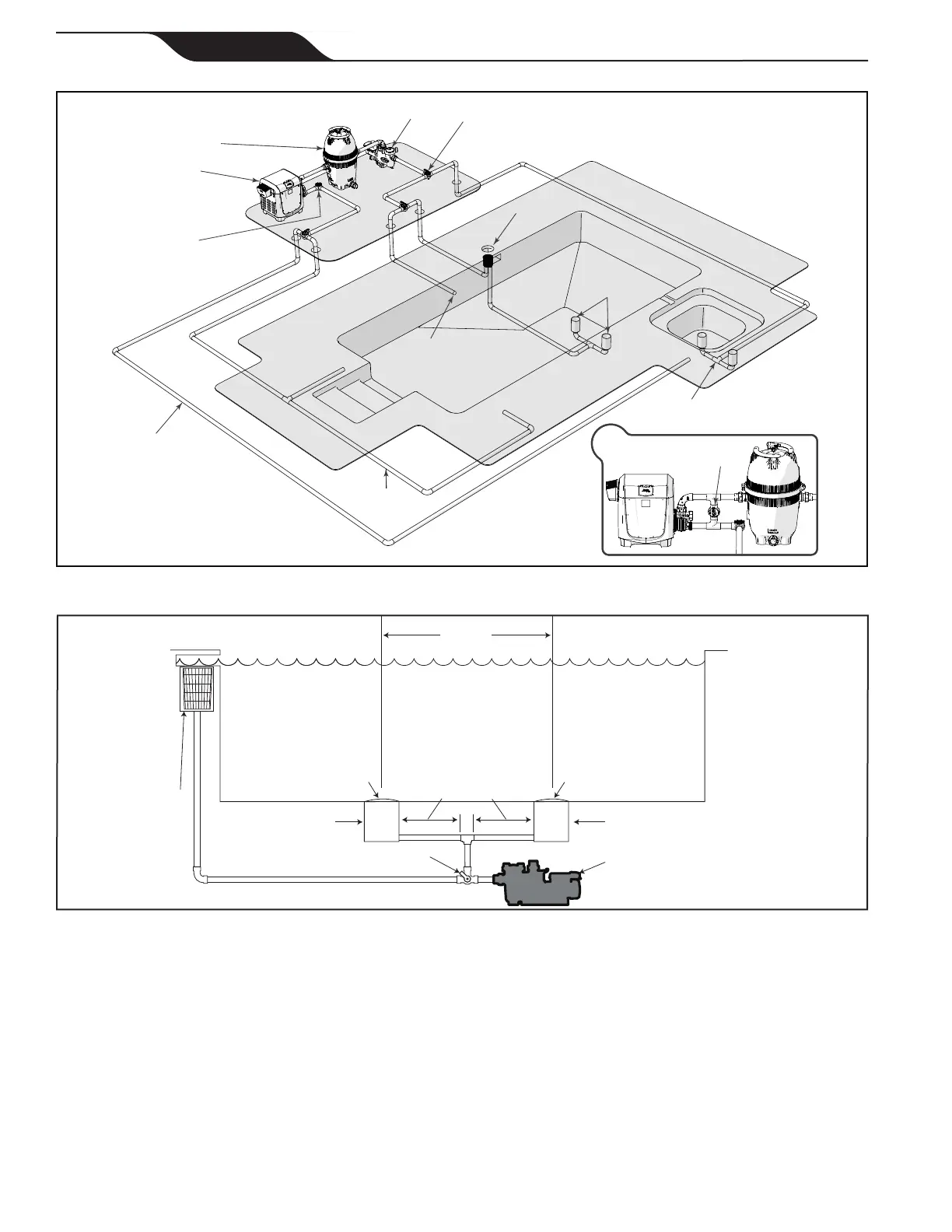

Figura 3. Instalación típica de las tuberías
Incluido/certificado en la
versión publicada más reciente
de ANSI/ASME A112.19.8
o su norma sucesora,
ANSI/APSP-16. Cubierta
antiatrapamiento/parrilla
o acople de succión, sujetos
de manera segura al colector
de drenaje principal
Incluido/certificado en la versión
publicada más reciente de
ANSI
®
/ASME
®
A112.19.8
o su norma sucesora,
ANSI/APSP-16.
Cubierta antiatrapamiento/
parrilla o empalme de succión,
sujetos de manera segura al
colector de drenaje principal
Al menos
3 pies
Salida de succión
(Drenaje principal)
Salida de succión
(Drenaje principal)
Válvulas permitidas solo después de la T
Bomba
Sin válvulas entre la
T y el drenaje principal
Succionador
Figura 4. Cantidad de salidas de succión por bomba
