Jandy VSFHP185DV2A - Page 61

Página 61
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Quite el tornillo y la
cubierta del puerto
de conexión rápida
RS485
Alimente el conector
y el cable de RS485
a través del puerto
de conexión rápida
RS485 y del canal
de alivio de tensión.
Conecte el RS485
y asegure la cubierta
del puerto de
conexión rápida
RS485 nuevamente
en su lugar con el
tornillo.
2
3
Conecte el cable al conector RS485 en
el siguiente orden: rojo (1), negro (2),
amarillo (3), verde (4).
1
4
3) AMARILLO
2) NEGRO
4) VERDE
1) ROJO
Cable RS485 (22 AWG)

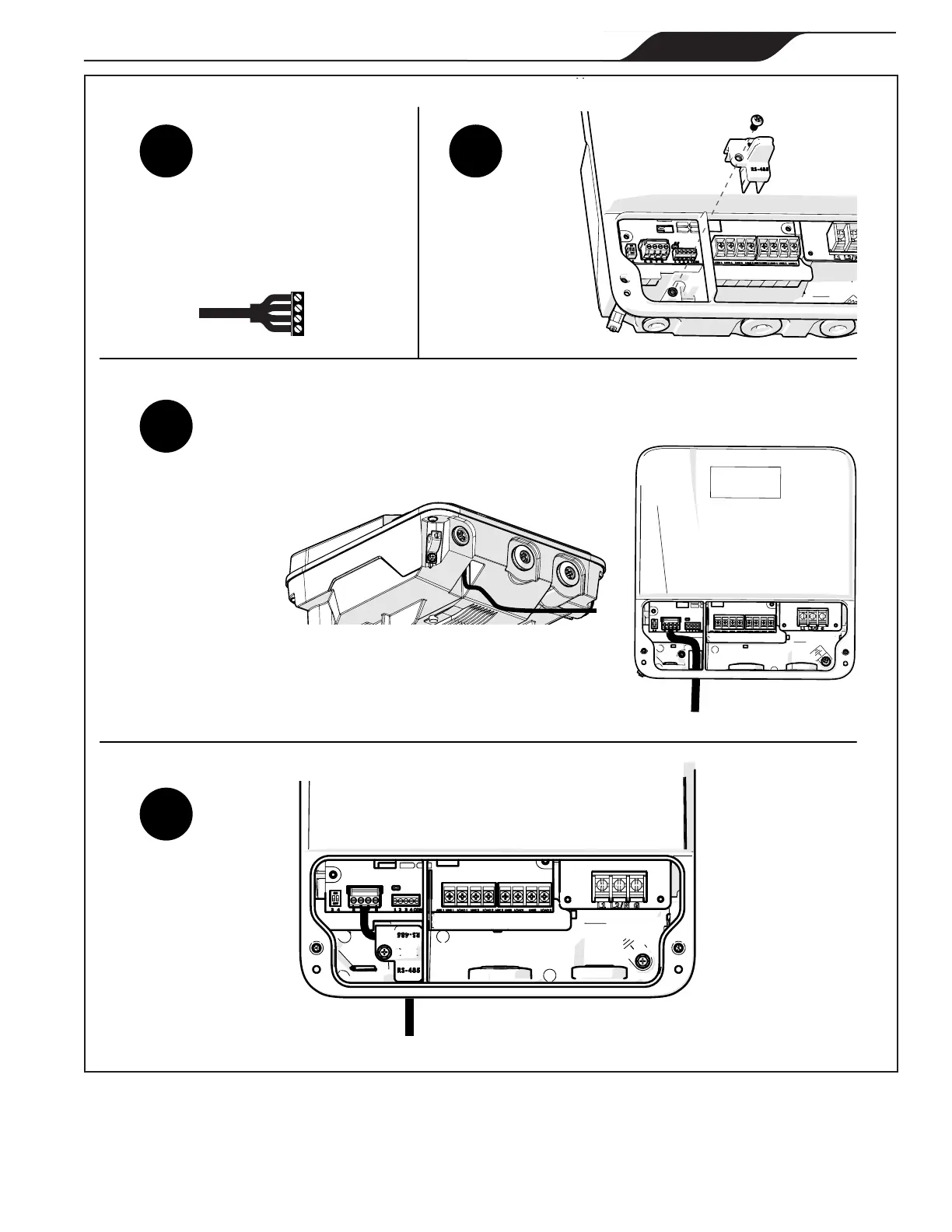

Figura 8. Puerto de conexión rápida RS-485 con cableado
