- 120 - UD - 319472KFR EN DE
2.5- Installationsempfehlungen
Die Erfahrung zeigt, dass die Betriebszuverlässigkeit im Wesentlichen von der Installationsqualität
bei folgenden Punkten abhängt :
- Anbringung der Elemente,
- Kennzeichnung der gesteuerten Ausrüstung,
- Anschlussqualität des UDR Empfängers und der UDF Infrarotmodule (für die
Option «Startfreigabe durch Infrarot),
- Entstörung der elektrischen Anlage und Schutz der Stromversorgung,
- Beachtung von minimalem und maximalem Arbeitsstrom,
- Auswahl der Arbeitsfrequenz.
2.5.1- Einrichtung der Elemente
Die Abmessungen der Elemente sind Anhang C zu entnehmen.
Position des Empfängers
Der Empfänger UDR muss so nahe wie möglich am Schaltschrank der Steuerung angebracht
sein und im Verhältnis zur Maschine in senkrechter Position liegen. Der Empfänger muss vor
Stößen und Wettereinflüssen geschützt sein.
Die Antenne muss so weit wie möglich von den Kabeln der Klasse 3 und den
Leistungselementen (Stromversorgung, Motor, Wandler...) entfernt sein und gleichzeitig
innerhalb einer Zone bleiben, die für den Funkempfang und den Anschluss der Infrarot-
Module UDF geeignet ist (falls die Option Starten bei Infrarot-Freigabe gewählt wurde):
Die Antenne muss in hoher Position über dem Bediener des Senders UDE. angebracht
sein. Zwischen dem Bediener und der Antenne darf sich keine Metallmasse befinden, die
eine Schirmwirkung ausüben könnte.
Die Antenne ist auf die Arbeitszonen des Senders gerichtet (im Falle eines Läufers nach
unten richten).

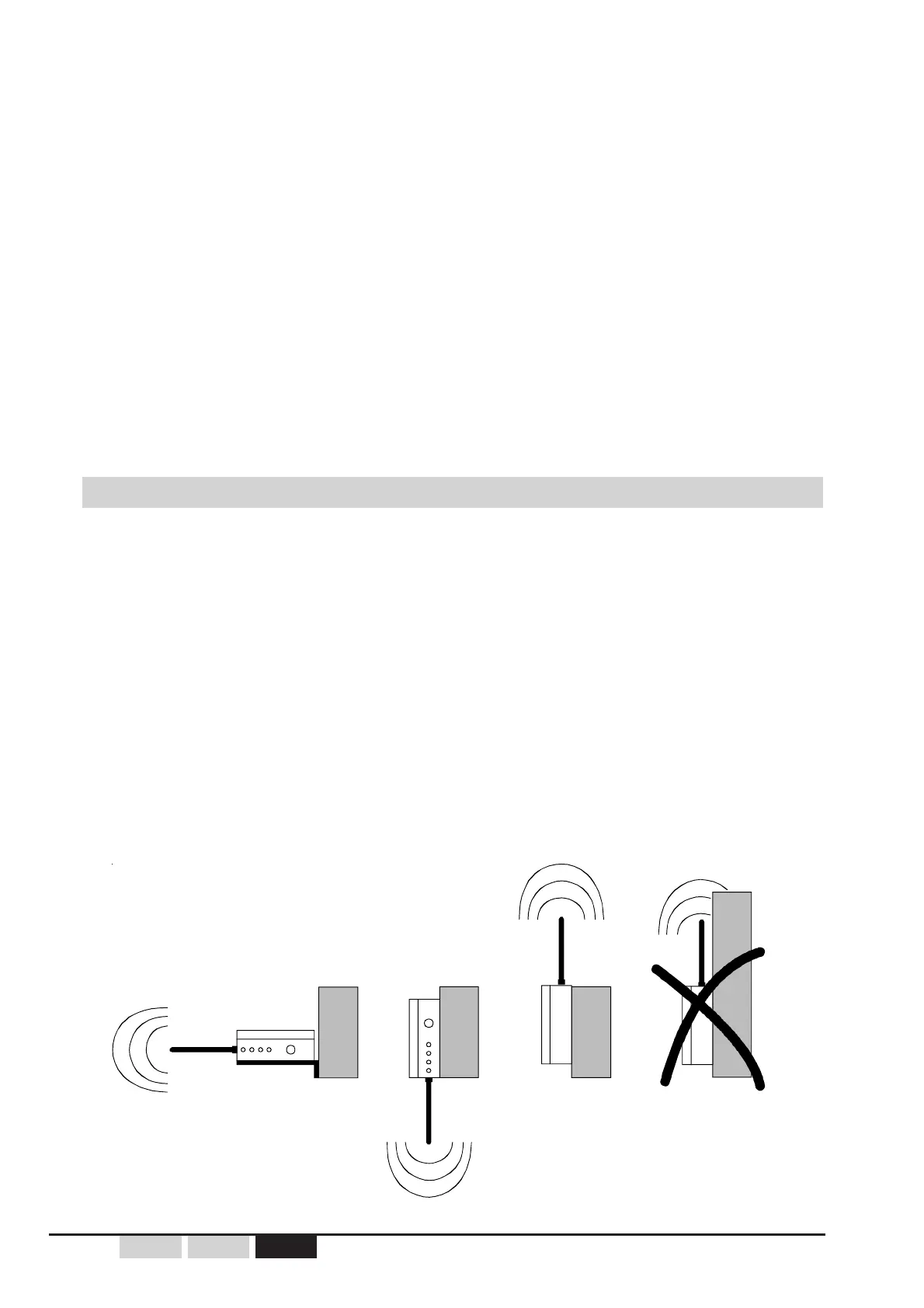

Die korrekte Ausrichtung der Antenne wird in der Abbildung unten dargestellt :
Nicht GUT
GUT
GUT
UDR
GUT
Metall
Metall
Metall
Metall
