Jay electronique UC Series User Manual

UD - 319472K - 153 -FRENDE
Element
Sicherungseigenschaften
(5x20)
Steckplatz der zu
verwendenden
Sicherung
Versorgung des Empfängers mit 12 VDC* 1 A / 250 VAC / T
F2
Versorgung des Empfängers mit 24 VDC* 1 A / 250 VAC / T
F1
Versorgung des Empfängers mit 24 VAC* 1,6 A / 250 VAC / T
F2
Versorgung des Empfängers mit 48 VAC* 800 mA / 250 VAC / T
F1
Versorgung des Empfängers mit 115 VAC* 315 mA / 250 VAC / T
F2
Versorgung des Empfängers mit 230 VAC* 160 mA / 250 VAC / T
F1
Sicherheitsrelais Kein Schutz
/
Ein/Hupe Relais Kein Schutz
/
Funktion Relais Kein Schutz
/
RK
RS1 RS2
F2
A B
C
F1

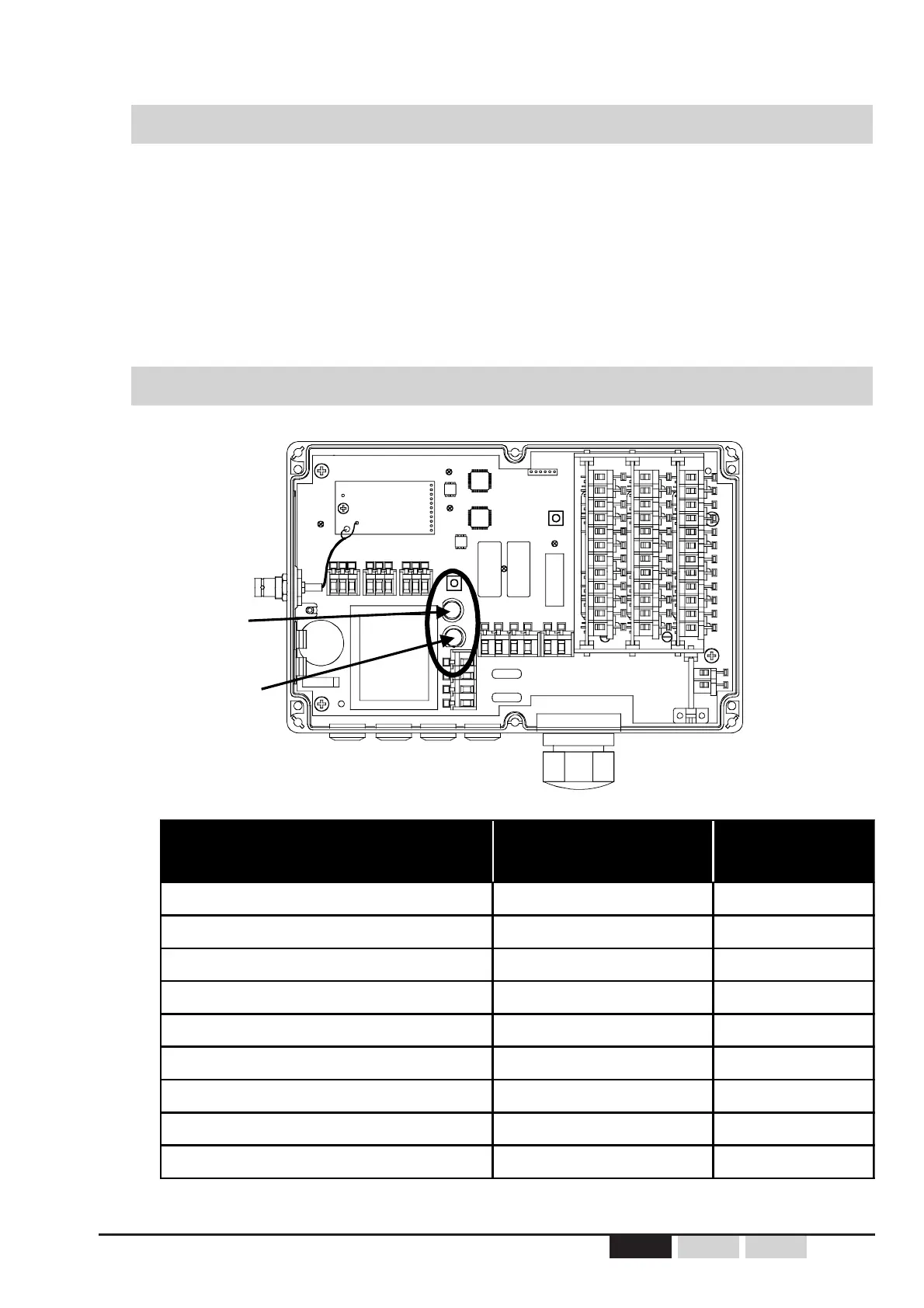

5.5.3- Schutz der Empfängerkarte und der Relais
- Version AC :
• Gegen Überspannungen : 1 Sicherung auf der Phase.
• Nicht umkehrbarer Wärmeschutz des Trafos (bei Überlastung der Sekundärspule).
- Version DC :
• Gegen Überspannung : 1 Sicherung auf +V.
• Gegen Polumkehrungen: 1 Diode auf +V.
Schutz der Stromversorgung
Eigenschaften der Sicherungen
* = Versorgung entsprechend des Empfänger-Modells
