- 122 - UD - 319472KFR EN DE
2.5.2- Kennzeichnung der gesteuerten Ausrüstung
Wenn mehrere Hebevorrichtungen mit hängender Last mit Funkfernsteuerungen ausgerüstet
sind und in unmittelbarer Nachbarschaft arbeiten (z.B. in einer Werkhalle), muß jeder Sender
eine klare Kennzeichnung tragen, die dem Führer der Hebevorrichtung zweifelsfrei die Last
angibt, die er steuert.
Zu diesem Zweck sind Hinweispfeile als Zubehör erhältlich.
Bringen Sie die Pfeile so an der zu steuernden Ausrüstung an, daß jede Pfeilfarbe der Farbe
der zugeordneten Sendertaste entspricht.
Die Bewegungsrichtung der Steuerungsschalter sollte so weit wie möglich mit den
Bewegungen der Hebevorrichtung bei hängender Last übereinstimmen. Die Symbole sollten
so angebracht werden, daß ein klarer, zweifelsfreier Bezug zwischen der Stellung der
Steuerschalter im Führerhaus und der Bewegungsrichtung besteht.
Diese Pfeile gibt es in folgenden Ausführungen :
2.5.3- Verkabelung
Wenn flexible mehradrige Drähte benutzt werden, wird empfohlen, gequetschte
Kabelverbindungen zu benutzen, um falsche Kontakte und Kurzschlüsse zu vermeiden.
Zum Öffnen der Anschlussleisten :
- Ieinen Schraubenzieher vertikal (mit flacher Klinge von 1,5 bis
3 mm Breite) Einsatz in den Schlitz am Hebel,
- Mäßigem Druck auf offene Klemme,
- das Kabel einführen,
- den Schraubenzieher herausziehen.
Verkabelung des Empfängers UDR
Um jegliche Stromschlagrisiken zu vermeiden, das
Empfängergehäuse nicht öffnen, solange es eingeschaltet ist.
WARNUNG
Allgemeine Angaben :
Kabel unterschiedlicher Klassen nicht nebeneinander legen.
Einen Mindestabstand (20 cm) zwischen den unterschiedlichen Klassen einhalten :
- Klasse 1 : Funk, Antennenkabel (Antennenverlängerung), Verbindung mit dem UDF-Infrarot
Modul, wenn die Funkfernsteuerung mit der Option «Startfreigabe durch Infrarot»
ausgestattet ist.
- Klasse 2 : Stromnetz für Energieversorgung der einzelnen Gehäuse
- Klasse 3 : Leistungssteuerung der Motoren, Regler, etc....
Idealerweise wird jede Kabelklasse in einem eigenen Kabeltrog verlegt. Wenn nur ein einziger
Kabeltrog zur Verfügung steht, verlegt man die einzelnen Kabel so weit wie möglich von
einander entfernt.

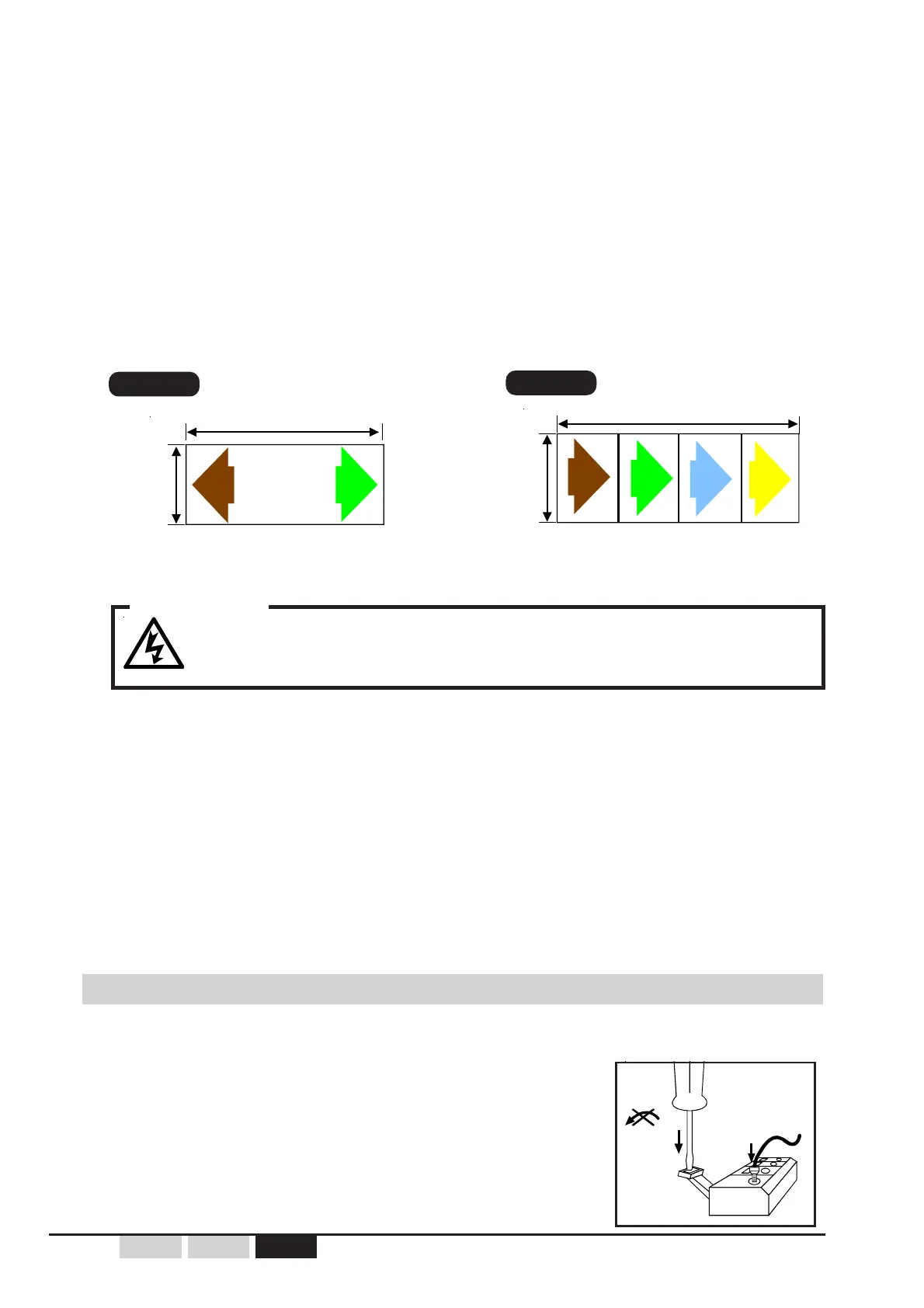

490 mm
180
mm
160
mm
400 mm
UWE001
Referenz :
Selbstklebende farbige 2-
Richtungspfeile
UWE002
Referenz : Selbstklebende farbige 4-
Richtungspfeile
(Unabhängige Symbole)
marron vert marron vert bleu jaune
