UD - 319472K - 123 -FRENDE
RK
RS1
RS2
F1
F2
A
B
C
2223 21 20
UDR**40* - ***
12 - 24 VDC
+ 12VD
C
+ 24VDC
0V
2223 21 20
UDR**A0* - ***
24/48 VAC
24VAC
48VAC
N
2223 21 20
UDR**B0* - ***
115/230 VAC
115VAC
Achtung: Der elektrische Anschluß der Stromversorgung muß so erfolgen, daß bei
Desaktivierung des Hauptschalters der Empfänger der Funkfernsteuerung
UD ebenfalls desaktiviert ist.

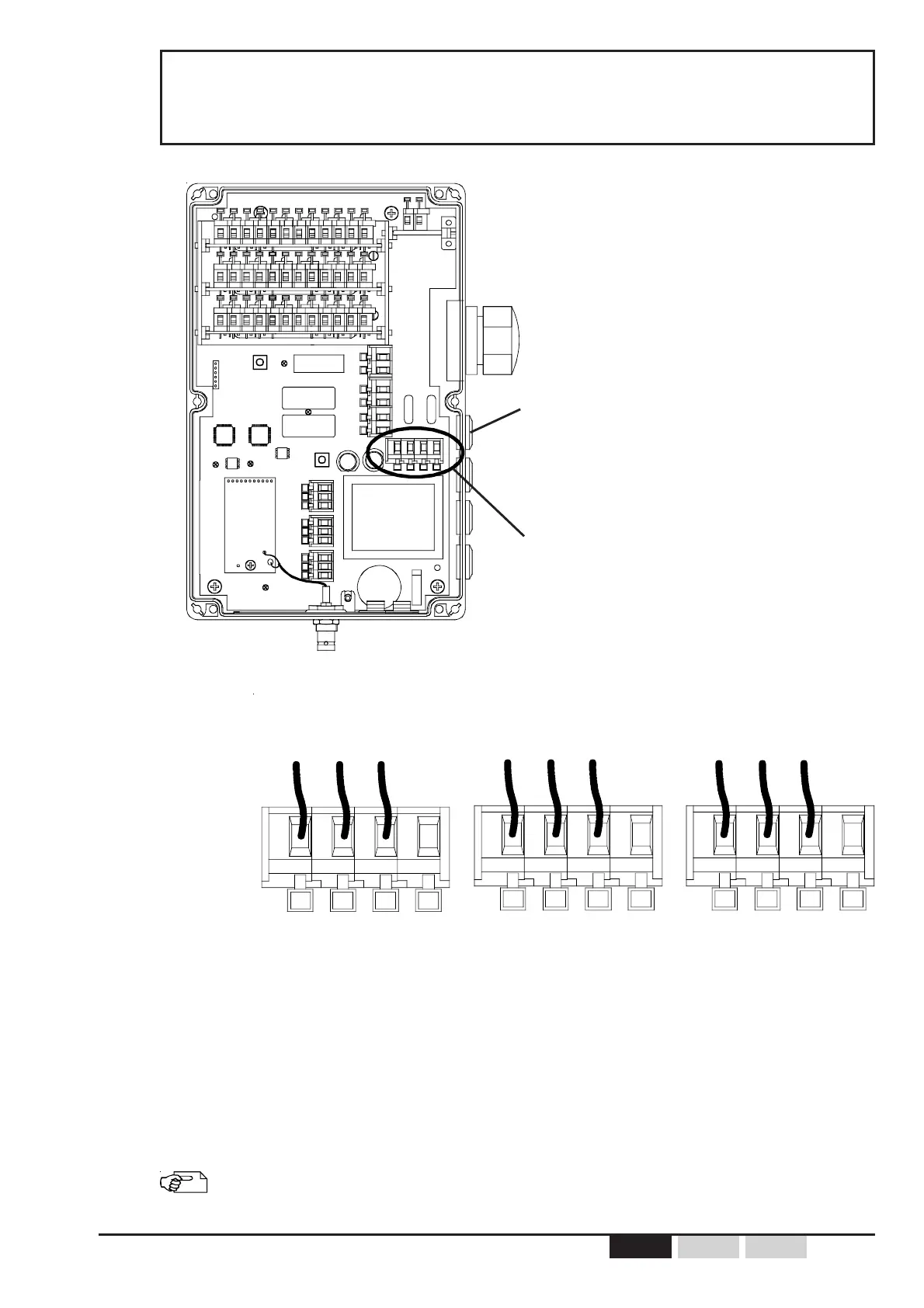

Anschlussklemme der Stromversorgung
Empfohlene Durchführung de Stromkabels
Art.-Nr. des UDR-
Empfängers :
Für die Verkabelung und für die Entsprechung zwischen der Betätigung einer Funktionstaste
oder eines Schalters und dem gesteuerten Relais siehe dem Empfänger bei der Lieferung
beiliegende Entsprechungstabelle (Etikett auf dem Gehäusedeckel) und Anhang A.
Im Anhang D befindet sich ein Beispiel für ein Schaltbild
