RS1 RS2
F2
A B
C
F1
Elément
Caractéristique
du fusible (5x20)
Emplacement du
fusible à utiliser
Récepteur alimenté en 12 VDC* 1 A / 250 VAC / T
F2
Récepteur alimenté en 24 VDC* 1 A / 250 VAC / T
F1
Récepteur alimenté en 24 VAC* 1,6 A / 250 VAC / T
F2
Récepteur alimenté en 48 VAC* 800 mA / 250 VAC / T
F1
Récepteur alimenté en 115 VAC* 315 mA / 250 VAC / T
F2
Récepteur alimenté en 230 VAC* 160 mA / 250 VAC / T
F1
Relais de sécurité Pas de protection
/
Relais "Klaxon" Pas de protection
/
Relais de fonction Pas de protection
/

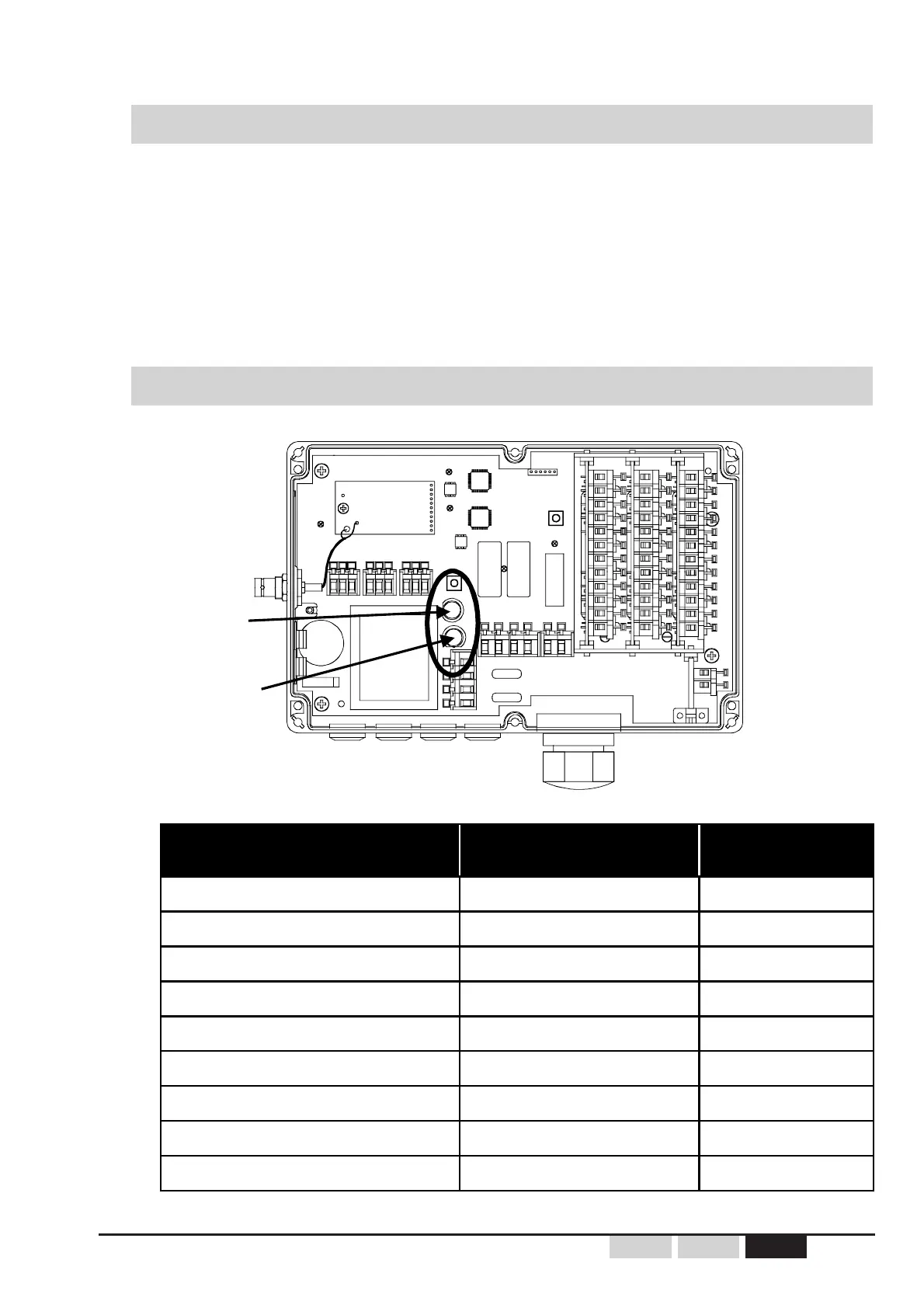

5.5.3- Protection de la carte récepteur et des relais
- Versions AC :
• Contre les surintensités : 1 fusible sur la phase.
• Protection thermique non réversible du transformateur (en cas de surcharge au
secondaire).
- Version DC :
• Contre les surintensités : 1 fusible sur +V.
• Contre les inversions de polarité : 1 diode sur +V.
Protection de l’alimentation
Caractéristiques des fusibles
* = alimentation suivant le modèle du récepteur
