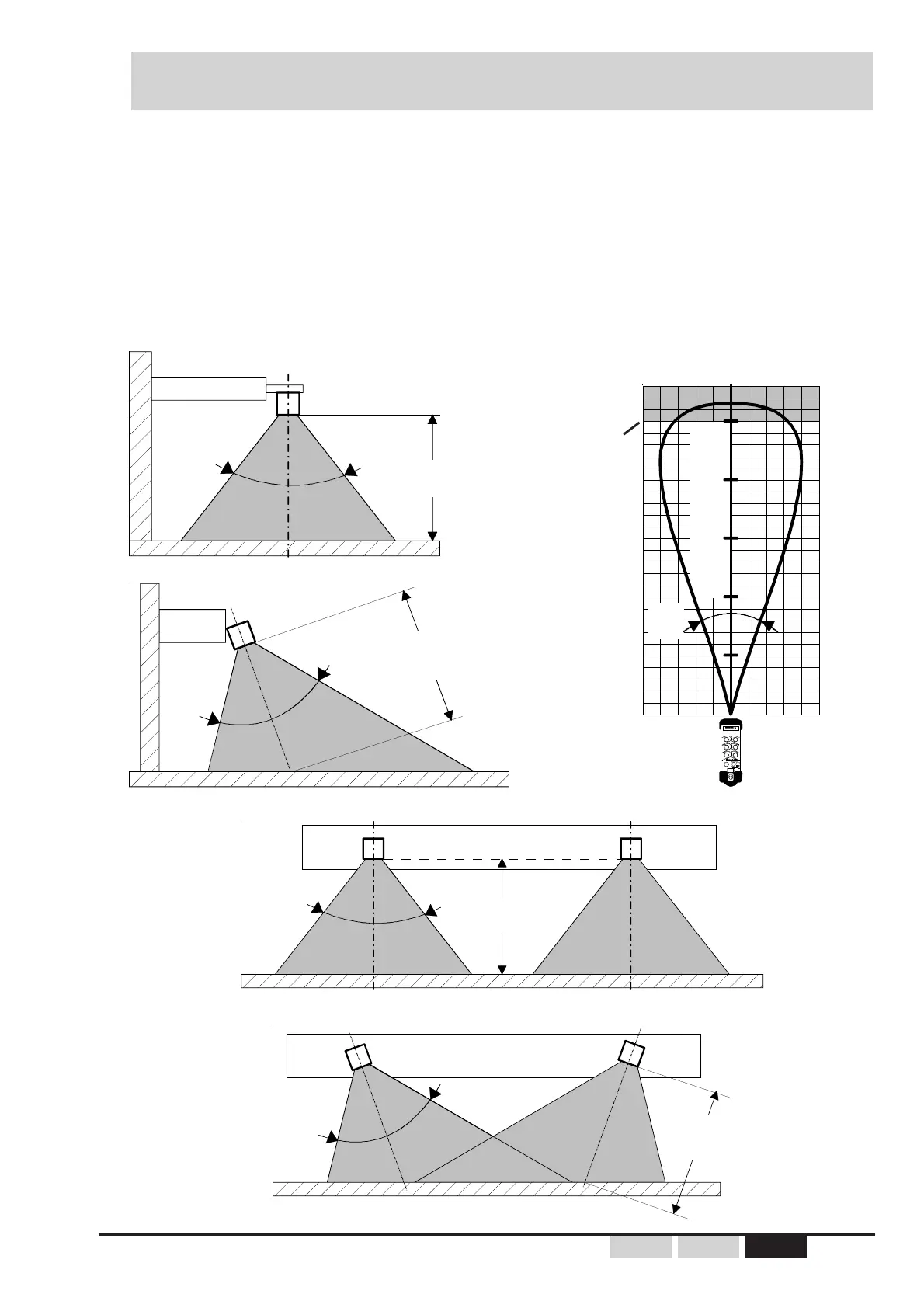

Position des modules infrarouges UDF pour l’option «démarrage par
validation infrarouge»
25
20
15
10
5
20°
UDE
électronique
60°
UDF UDF
60°
UDF UDF
Zone de démarrage
(zone active infrarouge)
Portée (m)
Portée maxi.
recommandée
Fig. A
Zone de démarrage
60°
UDF
60°
UDF
Portée maxi.
voir fig.A
Portée maxi.
voir fig.A
Portée maxi.
voir fig.A
Portée maxi.
voir fig.A
Largeur du
lobe
d’émission
(m)
Une sécurisation de la mise en route de l'équipement télécommandé peut être ajoutée par l’utilisation
d’une validation infrarouge au démarrage.
- Pour démarrer l’équipement, l'opérateur doit pointer l'émetteur vers le ou les module(s) infrarouges
UDF installé(s) sur l'équipement à commander (voir positionnement ci-dessous). L’appairage
Emetteur / Equipement à commander se fait alors sans possibilité d’erreur.
- La portée du champ d’action de démarrage par validation infrarouge est de 0 à 25 m (voir fig.A).
- Jusqu’à 3 modules infrarouges UDF peuvent être raccordés au récepteur UDR.
zone de démarrage
zone de démarrage
zone de démarrage
zone de démarrage
zone de démarrage
