Preajuste de las garras de bloqueo:
Nota: puede modi! carse la capacidad del autocentrador
antes de accionar el pedal.

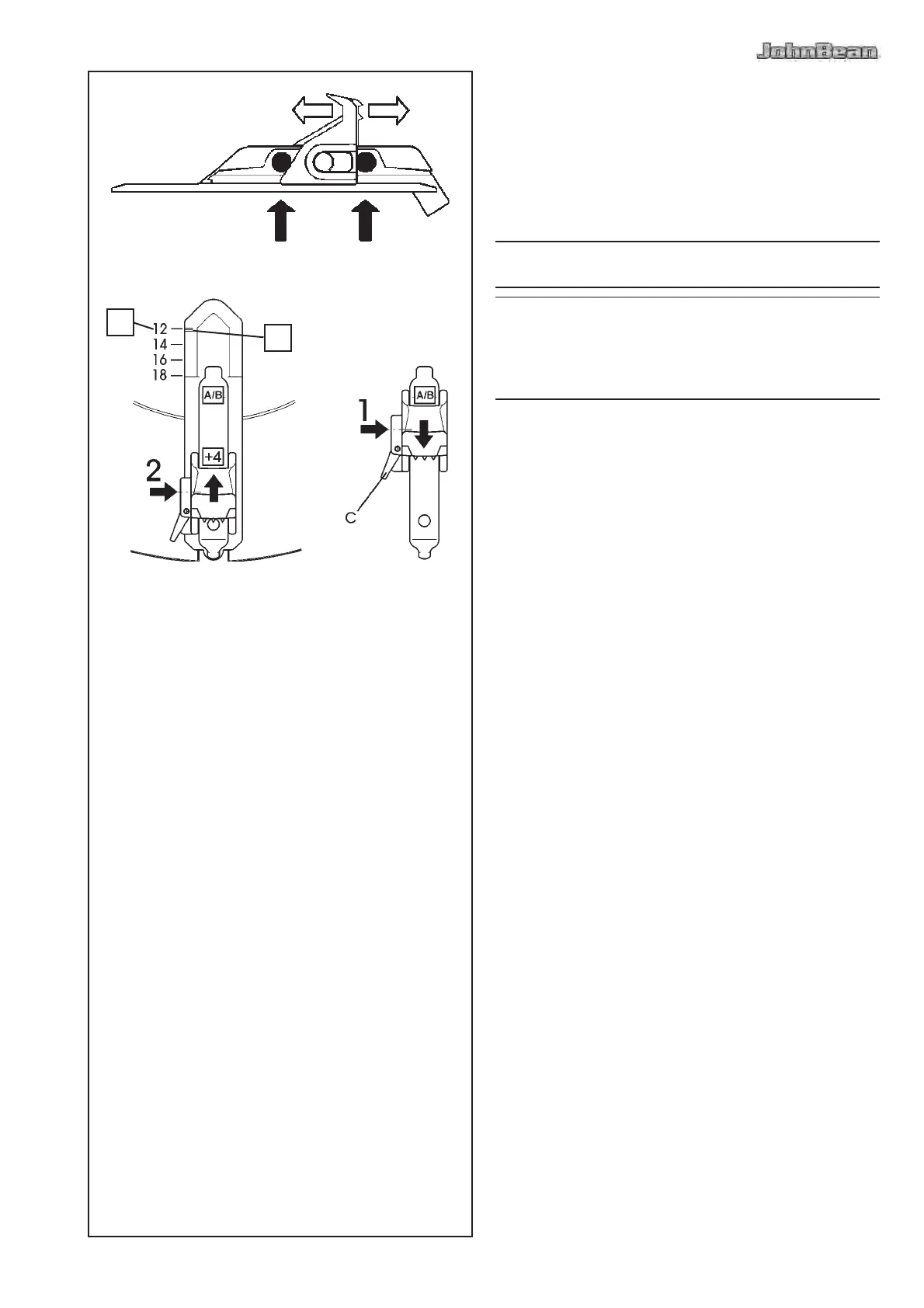

Las garras del autocentrador pueden colocarse
manualmente en tres posiciones diferentes (Fig. 4.1-5).
Presionar la palanca (C) por el lado izquierdo de cada
garra y desplazarlas todas del mismo modo (0/+2”/4”).
MUY IMPORTANTE: HACER UNA CORRECTA
INSERCIÓN DE PIN
¡ATENCIÓN" COMPRUEBE QUE LAS CUATRO
QUIJADAS DE BLOQUEO ESTÉN MONTADAS EN LA
MISMA POSICIÓN (FIG. 4.1-5, POS. 1 O POS. 2). ¡DE
LO CONTRARIO, LA LLANTA PUEDE AFLOJARSE Y
CAUSAR LESIONES"
Los diámetros de la llanta se indican en pulgadas sobre
el dispositivo de autocentrado (Fig. 4.1-5, Pos. A). La
introducción del diámetro (la marca sobre la quijada (Pos.
B) debe coincidir con la marca del autocentrado) depende
de la posición 1 o 2 de la quijada de montaje.
• En la Posición 1 de las quijadas el diámetro está
precon! gurado directamente (Fig. 4.1-5, Pos. 1).
• En la Posición 2 de las quijadas (Fig. 4.1-5, Pos. 2) se
deben añadir 4” al diámetro (A-B).
