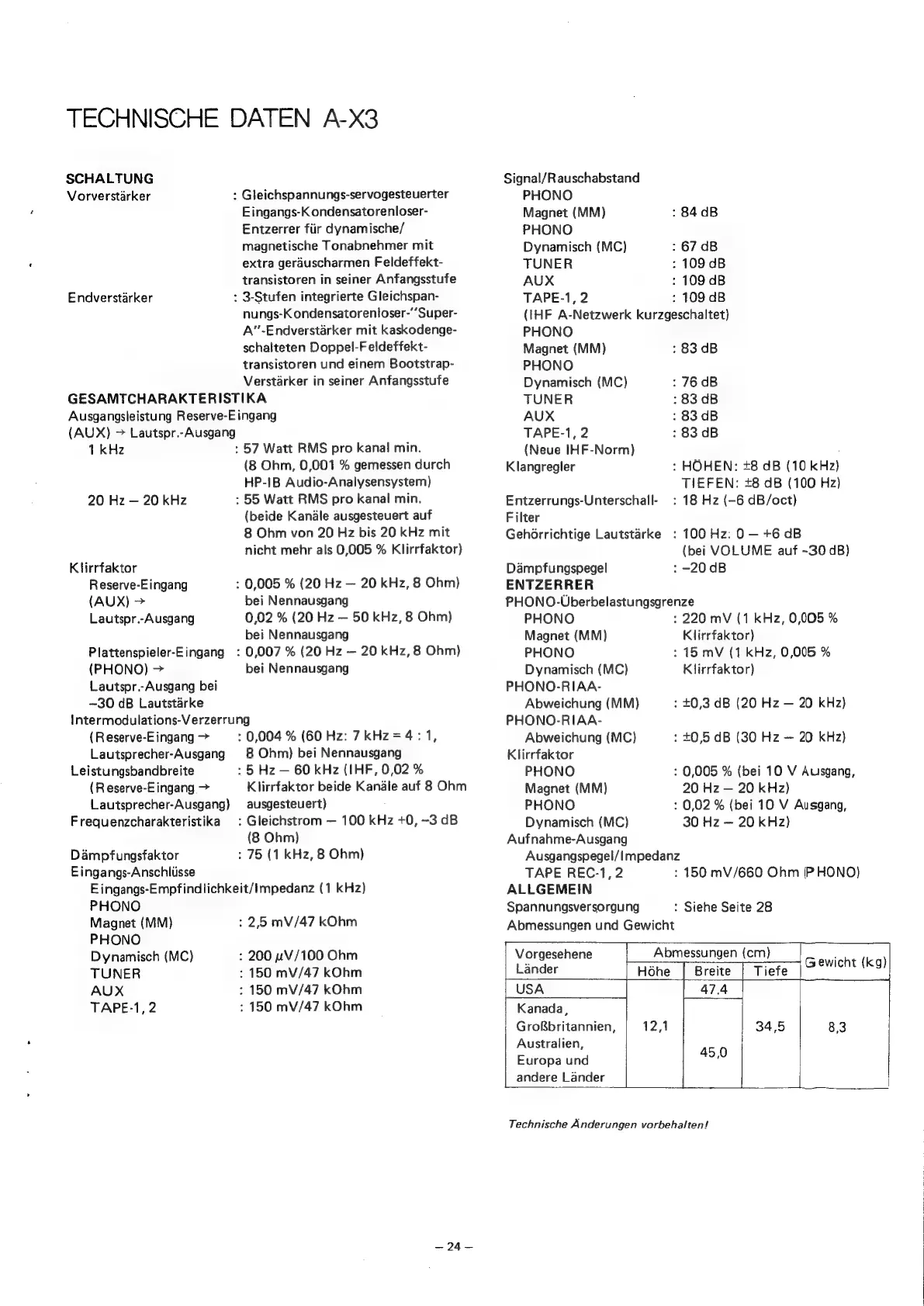

TECHNISCHE DATEN A-X3
SCHALTUNG
Vorverstarker : Gleichspannungs-servogesteuerter
Eingangs-K ondensatorenloser-
Entzerrer fiir dynamische/
magnetische Tonabnehmer mit
extra gerduscharmen Feldeffekt-
transistoren in seiner Anfangsstufe
: 3-Stufen integrierte Gleichspan-
nungs-K ondensatorenltoser-’’Super-
A” -Endverstarker mit kaskodenge-
schalteten Doppel-Feldeffekt-
transistoren und einem Bootstrap-
Verstarker in seiner Anfangsstufe
GESAMTCHARAKTERISTIKA
Ausgangsleistung Reserve-Eingang
(AUX) > Lautspr.-Ausgang
1 kHz : 57 Watt RMS pro kana! min.
(8 Ohm, 0,001 % gemessen durch
HP-IB Audio-Analysensystem)
Endverstarker
20 Hz — 20 kHz : 55 Watt RMS pro kanal min.
(beide Kanale ausgesteuert auf
8 Ohm von 20 Hz bis 20 kHz mit
nicht mehr als 0,005 % Klirrfaktor)
Klirrfaktor
Reserve-Eingang : 0,005 % (20 Hz — 20 kHz, 8 Ohm)
(AUX) > bei Nennausgang
0,02 % (20 Hz — 50 kHz, 8 Ohm)
bei Nennausgang
: 0,007 % (20 Hz — 20 kHz, 8 Ohm)
bei Nennausgang
Lautspr.-Ausgang
Plattenspieler-E ingang
(PHONO) >
Lautspr.-Ausgang bei
—30 dB Lautstarke
Intermodulations-Verzerrung
(Reserve-Eingang > : 0,004 % (60 Hz: 7 kHz = 4:1,
Lautsprecher-Ausgang 8 Ohm) bei Nennausgang
Leistungsbandbreite : 5 Hz — 60 kHz (IHF, 0,02 %
(Reserve-Eingang > Klirrfaktor beide Kanale auf 8 Ohm
Lautsprecher-Ausgang) ausgesteuert)
Frequenzcharakteristika : Gleichstrom — 100 kHz +0, -3 dB
(8 Ohm)
Dampfungsfaktor : 75 (1 kHz, 8 Ohm)
Eingangs-Anschliisse
Eingangs-Empfindlichkeit/Impedanz (1 kHz)
PHONO
Magnet (MM) : 2,5 mV/47 kOhm
PHONO
Dynamisch (MC) : 200 uV/100 Ohm
TUNER : 150 mV/47 kOhm
AUX : 150 mV/47 kOhm
TAPE-1, 2 : 150 mV/47 kOhm
—~24—
Signal/Rauschabstand
PHONO
Magnet (MM) : 84dB
PHONO
Dynamisch (MC) : 67 dB
TUNER : 109 dB
AUX : 109 dB
TAPE-1, 2 : 109 dB
(IHF A-Netzwerk kurzgeschaltet)
PHONO
Magnet (MM) : 83 dB
PHONO
Dynamisch (MC) : 76 dB
TUNER : 83 dB
AUX : 83 dB
TAPE-1, 2 : 83 dB
(Neue IHF-Norm)
Klangregler : HOHEN: +8 dB (10 kHz)
TIEFEN: +8 dB (100 Hz)
Entzerrungs-Unterschall- : 18 Hz (-6 dB/oct)
Filter
Gehorrichtige Lautstarke : 100 Hz:0—+6dB
(bei VOLUME auf ~30 dB)
Dampfungspegel : -20 dB
ENTZERRER
PHONO-Uberbelastungsgrenze
PHONO : 220 mV (1 kHz, 0,005 %
Magnet (MM) Klirrfaktor)
PHONO : 15 mV (1 kHz, 0,005 %
Dynamisch (MC) Klirrfaktor)
PHONO-RIAA-
Abweichung (MM) : +0,3 dB (20 Hz — 20 kHz)
PHONO-RIAA-
Abweichung (MC) : t0,5 dB (30 Hz — 20 kHz)
Klirrfaktor
PHONO : 0,005 % (bei 10 V Ausgang,
Magnet (MM) 20 Hz — 20 kHz)
PHONO : 0,02 % (bei 10 V Ausgang,
Dynamisch (MC)
Aufnahme-Ausgang
Ausgangspegel/I mpedanz
30 Hz — 20 kHz)
TAPE REC-1, 2 : 150 mV/660 Ohm PHONO)
ALLGEMEIN
Spannungsversorgung : Siehe Seite 28
Abmessungen und Gewicht
Vorgesehene Abmessungen (cm) _| :
Lander
Hhe
|
Breite
|
Tiefe
|
oc
ko)
USA
Kanada,
GroRbritannien, 12,1
Australien,
Europa und
andere Lander
34,5 8,3
4
Technische Anderungen vorbehalten!
