JVC A-X3 User Manual

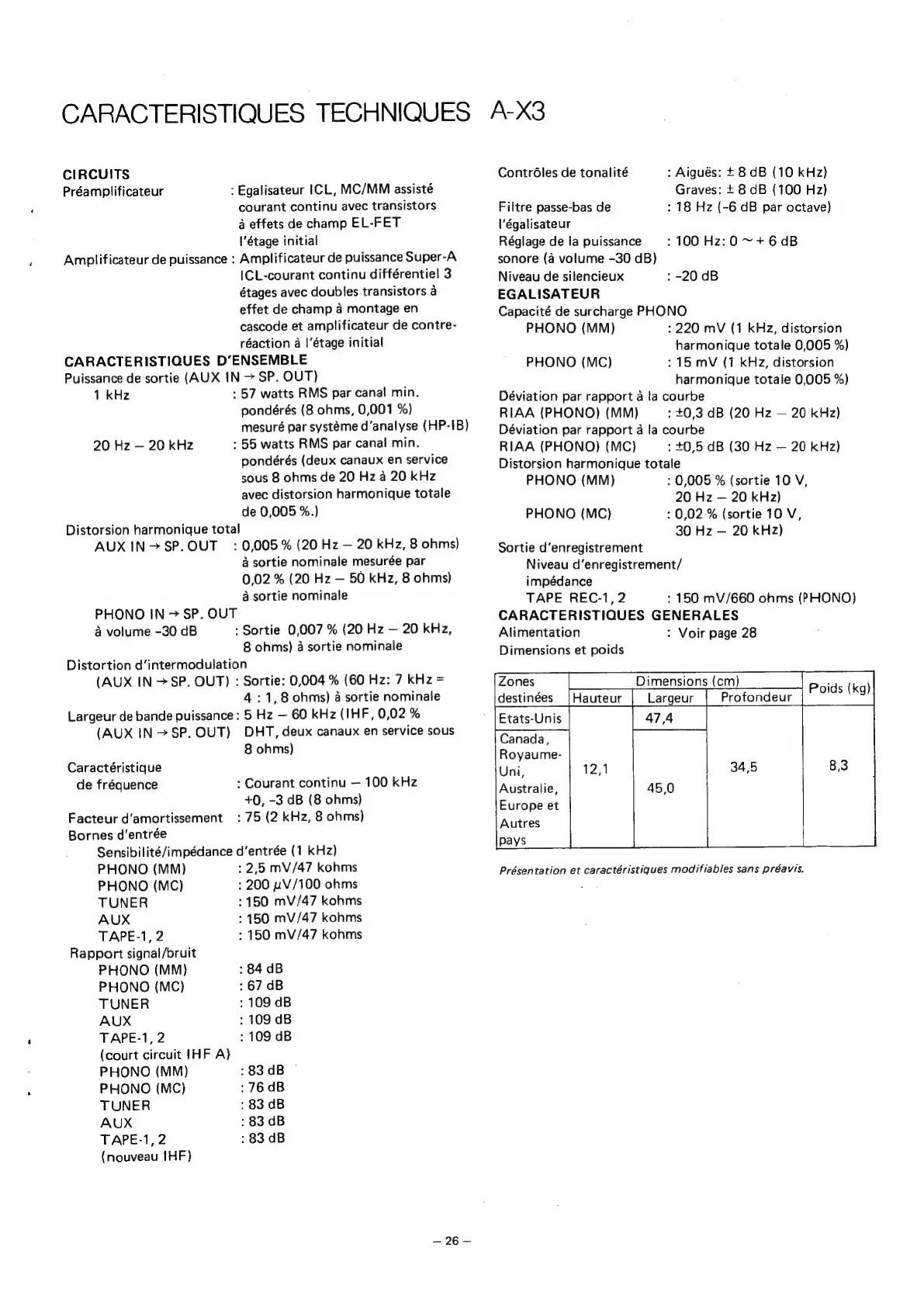

CARACTERISTIQUES TECHNIQUES
CIRCUITS
Préamplificateur : Egalisateur ICL, MC/MM assisté
courant continu avec transistors
a effets de champ EL-FET
\’étage initial
Amplificateur
de
puissance
:
Amplificateur
de
puissance
Super-A
ICL-courant continu différentiel 3
étages avec doubles transistors a
effet de champ 4 montage en
cascode et amplificateur de contre-
réaction a |’étage initial
CARACTERISTIQUES D’ENSEMBLE
Puissance de sortie (AUX IN > SP. OUT)
1 kHz : 57 watts RMS par canal min.
pondérés (8 ohms, 0,001 %)
mesuré par systéme d’analyse (HP-IB)
20
Hz
—
20
kHz
:
55
watts
RMS
par
canal
min.
pondérés (deux canaux en service
sous 8 ohms de 20 Hz 4 20 kHz
avec distorsion harmonique totale
de 0,005 %.)
Distorsion harmonique total
AUX IN—>SP.OUT : 0,005 % (20 Hz — 20 kHz, 8 ohms)
a sortie nominale mesurée par
0,02 % (20 Hz — 50 kHz, 8 ohms)
a sortie nominale
PHONO IN > SP. OUT
a
volume
-30
dB
:
Sortie
0,007
%
(20
Hz
—
20
kHz,
8 ohms) a sortie nominale
Distortion d‘intermodulation
(AUX
IN
>
SP.
OUT)
:
Sortie:
0,004
%
(60
Hz:
7
kHz
=
4:1, 8 ohms) a sortie nominale
Largeur
de
bande
puissance
:
5
Hz
—
60
kHz
(IHF,
0,02
%
(AUX
IN
>
SP.
OUT)
DHT,
deux
canaux
en
service
sous
8 ohms)
Caractéristique
de
fréquence
:
Courant
continu
—
100
kHz
+0, -3 dB (8 ohms)
Facteur d’amortissement : 75 (2 kHz, 8 ohms)
Bornes d’entrée
Sensibilité/impédance d’entrée (1 kHz)
PHONO (MM) : 2,5 mV/47 kohms
PHONO (MC) : 200 wV/100 ohms
TUNER :150 mV/47 kohms
AUX : 150 mV/47 kohms
TAPE-1, 2 : 150 mV/47 kohms
Rapport signal /bruit
PHONO (MM) : 84 dB
PHONO (MC) : 67 dB
TUNER : 109 dB
AUX : 109 dB
TAPE-1, 2 : 109 dB
(court circuit |HF A)
PHONO (MM) : 83 dB
PHONO (MC) : 76 dB
TUNER : 83 dB
AUX :83 dB
TAPE-1,2 : 83 dB
(nouveau IHF)
—26—
A-X3
Contréles de tonalité : Aigués: + 8 dB (10 kHz)
Graves: + 8 dB (100 Hz)
Filtre passe-bas de : 18 Hz (-6 dB par octave)
légalisateur
Réglage de la puissance
sonore (a volume -30 dB)
Niveau de silencieux
EGALISATEUR
Capacité de surcharge PHONO
: 100 Hz:0 ~+6dB
: -20 dB
PHONO (MM) : 220 mV (1 kHz, distorsion
harmonique totale 0,005 %)
PHONO (MC) : 15 mV (1 kHz, distorsion
harmonique totale 0,005 %)
Déviation par rapport a la courbe
RIAA (PHONO) (MM) : 0,3 dB (20 Hz — 20 kHz)
Déviation par rapport a la courbe
RIAA (PHONO) (MC) : 0,5 dB (30 Hz — 20 kHz)
Distorsion harmonique totale
PHONO (MM) : 0,005 % (sortie 10 V,
20 Hz — 20 kHz)
PHONO (MC) : 0,02 % (sortie 10 V,
30 Hz — 20 kHz)
Sortie d’enregistrement
Niveau d’enregistrement/
impédance
TAPE REC-1,2 : 150 mV/660 ohms (PHONO)
CARACTERISTIQUES GENERALES
Alimentation : Voir page 28
Dimensions et poids
Zones
destinées
Dimensions (cm)
Largeur ea
Hauteur
Canada,
Royaume-
Uni,
Australie,
Europe et
Autres
pays
12,1 34,5
45,0
Présentation et caractéristiques modifiables sans préavis.
