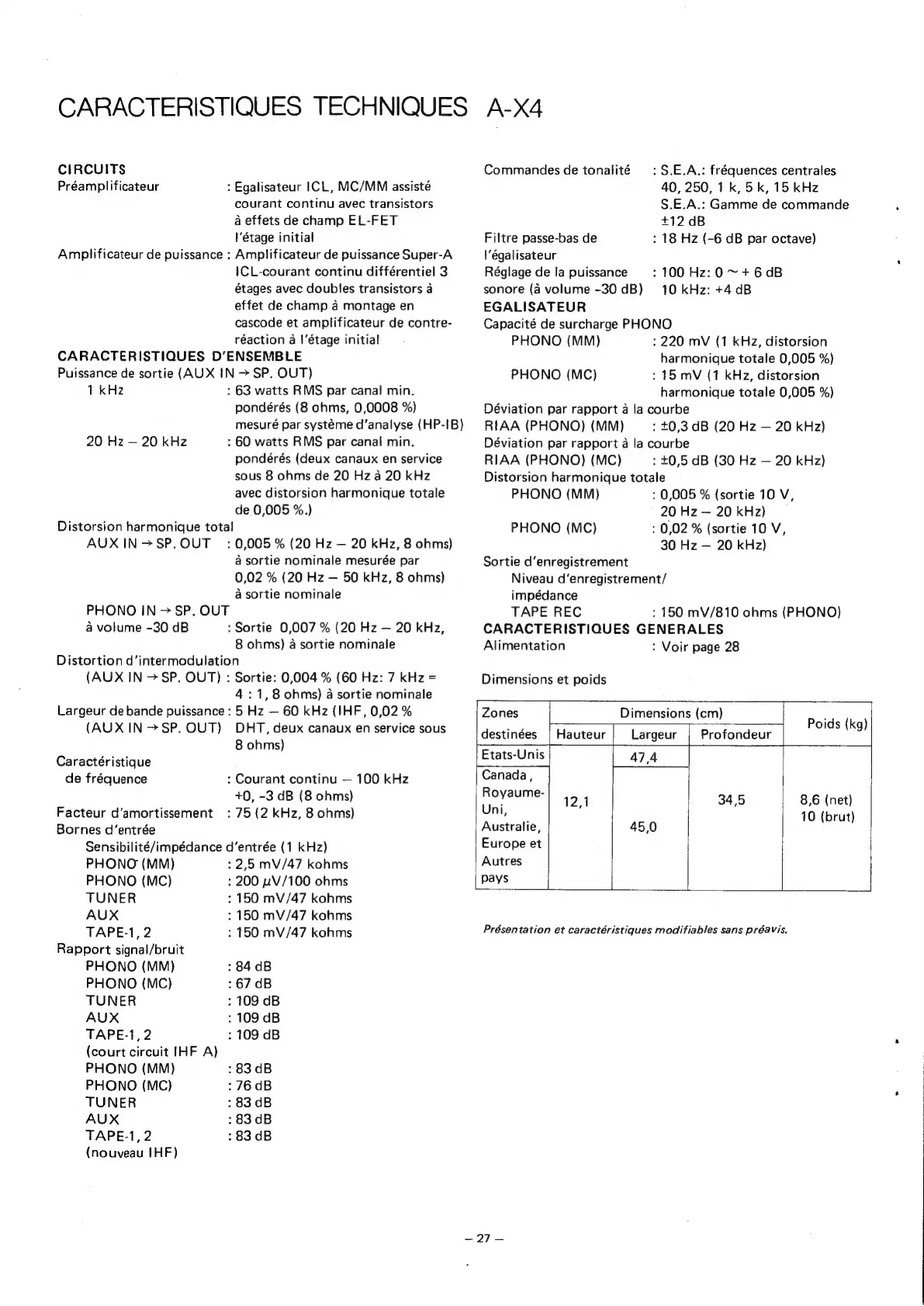

CARACTERISTIQUES TECHNIQUES
CIRCUITS
Préamplificateur : Egalisateur ICL, MC/MM assisté
courant continu avec transistors
a effets de champ EL-FET
I'étage initial
Amplificateur de puissance : Amplificateur de puissance Super-A
iCL-courant continu différentiel 3
étages avec doubles transistors a
effet de champ a montage en
cascode et amplificateur de contre-
réaction a !’étage initial
CARACTERISTIQUES D’ENSEMBLE
Puissance de sortie (AUX IN > SP. OUT)
1 kHz : 63 watts RMS par canal min.
pondérés (8 ohms, 0,0008 %)
mesuré par systéme d‘analyse (HP-IB}
20 Hz — 20 kHz : 60 watts RMS par canal min.
pondérés (deux canaux en service
sous 8 ohms de 20 Hz 4 20 kHz
avec distorsion harmonique totale
de 0,005 %.)
Distorsion harmonique total
AUX IN>SP.OUT : 0,005 % (20 Hz — 20 kHz, 8 ohms)
a sortie nominale mesurée par
0,02 % (20 Hz — 50 kHz, 8 ohms)
a sortie nominale
PHONO IN > SP. OUT
a volume -30 dB : Sortie 0,007 % (20 Hz — 20 kHz,
8 ohms) a sortie nominale
Distortion d’intermodulation
(AUX IN > SP. OUT) : Sortie: 0,004 % (60 Hz: 7 kHz =
4:1, 8 ohms) a sortie nominale
Largeur de bande puissance : 5 Hz — 60 kHz (IHF, 0,02 %
(AUXIN SP. OUT) DHT, deux canaux en service sous
8 ohms)
Caractéristique
de fréquence : Courant continu — 100 kHz
+0, -3 dB (8 ohms)
Facteur d’amortissement : 75 (2 kHz, 8 ohms)
Bornes d’entrée
Sensibilité/impédance d’entrée (1 kHz)
PHONO (MM) : 2,5 mV/47 kohms
PHONO (MC) : 200 uwV/100 ohms
TUNER : 150 mV/47 kohms
AUX : 150 mV/47 kohms
TAPE-1, 2 : 150 mV/47 kohms
Rapport signal/bruit
PHONO (MM) : 84 dB
PHONO (MC) : 67 dB
TUNER : 109 dB
AUX : 109 dB
TAPE-1, 2 : 109 dB
(court circuit IHF A)
PHONO (MM) :83 dB
PHONO (MC) :76 dB
TUNER : 83 dB
AUX : 83 dB
TAPE-1, 2 :83 dB
(nouveau |HF)
A-X4
: S.E.A.: fréquences centrales
40, 250, 1k, 5k, 15 kHz
S.E.A.: Gamme de commande
+12 dB
: 18 Hz (-6 dB par octave)
Commandes de tonalité
Filtre passe-bas de
\’égalisateur
Réglage de la puissance
sonore (a volume -30 dB)
EGALISATEUR
Capacité de surcharge PHONO
: 100 Hz:0~+6dB
10 kHz: +4 dB
PHONO (MM) : 220 mV (1 kHz, distorsion
harmonique totale 0,005 %)
PHONO (MC) : 15 mV (1 kHz, distorsion
harmonique totale 0,005 %)
Déviation par rapport a la courbe
RIAA (PHONO) (MM) : +0,3 dB (20 Hz — 20 kHz)
Déviation par rapport a la courbe
RIAA (PHONO) (MC) : 0,5 dB (30 Hz — 20 kHz)
Distorsion harmonique totale
PHONO (MM) : 0,005 % (sortie 10 V,
20 Hz — 20 kHz)
PHONO (MC) : 0,02 % (sortie 10 V,
30 Hz — 20 kHz)
Sortie d’enregistrement
Niveau d’enregistrement/
impédance
TAPE REC : 150 mV/810 ohms (PHONO)
CARACTERISTIQUES GENERALES
Alimentation : Voir page 28
Dimensions et poids
Zones Dimensions (cm)
Poids (kg)
destinées | Hauteur | Profondeur
Etats-Unis
Canada,
Royaume-
Uni,
Australie,
Europe et
Autres
pays
Largeur
47,4
34,5 8,6 (net)
10 (brut)
12,1
45,0
Présentation et caractéristiques modifiables sans préavis.
