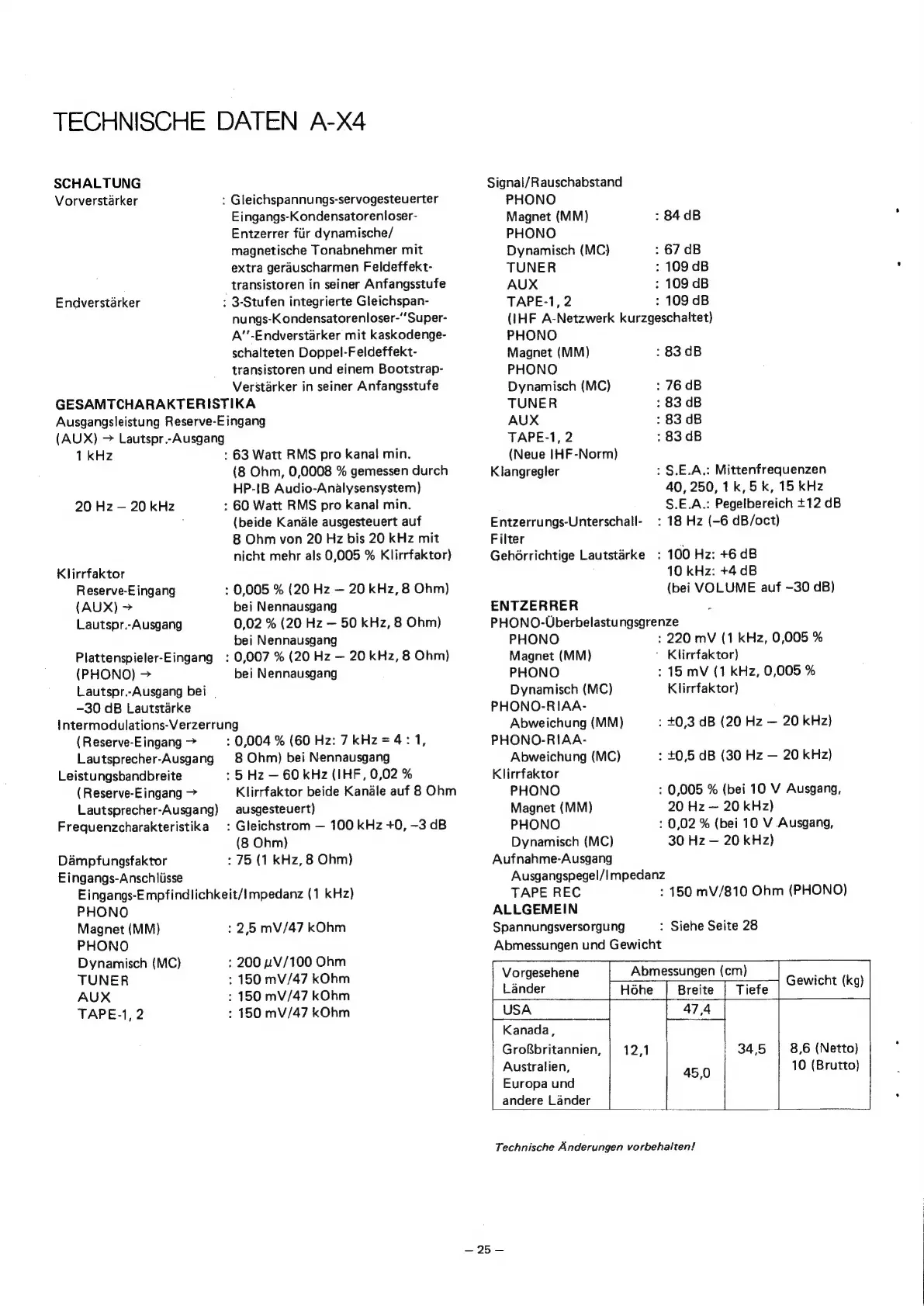

TECHNISCHE DATEN A-X4
SCHALTUNG
Vorverstarker : Gleichspannungs-servogesteuerter
Eingangs-Kondensatorenloser-
Entzerrer fiir dynamische/
magnetische Tonabnehmer mit
extra gerauscharmen Feldeffekt-
transistoren in seiner Anfangsstufe
: 3-Stufen integrierte Gleichspan-
nungs-Kondensatorenloser-“‘Super-
A”-Endverstarker mit kaskodenge-
schalteten Doppel-Feldeffekt-
transistoren und einem Bootstrap-
Verstarker in seiner Anfangsstufe
GESAMTCHARAKTERISTIKA
Ausgangsleistung Reserve-Eingang
(AUX) > Lautspr.-Ausgang
Endverstarker
1 kHz : 63 Watt RMS pro kanal min.
(8 Ohm, 0,0008 % gemessen durch
HP-IB Audio-Analysensystem)
20 Hz — 20 kHz : 60 Watt RMS pro kanal min.
; (beide Kanale ausgesteuert auf
8 Ohm von 20 Hz bis 20 kHz mit
nicht mehr als 0,005 % Klirrfaktor)
Klirrfaktor
Reserve-E ingang : 0,005 % (20 Hz — 20 kHz, 8 Ohm)
(AUX) > bei Nennausgang
0,02 % (20 Hz — 50 kHz, 8 Ohm)
bei Nennausgang
: 0,007 % (20 Hz — 20 kHz, 8 Ohm)
bei Nennausgang
Lautspr.-Ausgang
Plattenspieler-Eingang
(PHONO) >
Lautspr.-Ausgang bei |
-30 dB Lautstarke
Intermodulations-Verzerrung
(Reserve-Eingang > : 0,004 % (60 Hz: 7 kHz = 4:1,
Lautsprecher-Ausgang 8 Ohm) bei Nennausgang
Leistungsbandbreite : 5 Hz — 60 kHz (IHF, 0,02 %
(Reserve-Eingang > Klirrfaktor beide Kanale auf 8 Ohm
Lautsprecher-Ausgang) ausgesteuert)
Frequenzcharakteristika : Gleichstrom — 100 kHz +0, -3 dB
(8 Ohm)
Dampfungsfaktor : 75 (1 kHz, 8 Ohm)
Eingangs-Anschliisse
Eingangs-E mpfindlichkeit/Impedanz (1 kHz)
PHONO
Magnet (MM) : 2,5 mV/47 kOhm
PHONO
Dynamisch (MC) : 200 nV/100 Ohm
TUNER : 150 mV/47 kOhm
AUX : 150 mV/47 kOhm
TAPE-1, 2 : 150 mV/47 kOhm
Signal/Rauschabstand
PHONO
Magnet (MM) : 84dB
PHONO
Dynamisch (MC) : 67 dB
TUNER : 109 dB
AUX : 109 dB
TAPE-1, 2 : 109 dB
(IHF A-Netzwerk kurzgeschaltet)
PHONO
Magnet (MM) : 83 dB
PHONO
Dynamisch (MC) : 76 dB
TUNER : 83 dB
AUX : 83 dB
TAPE-1, 2 : 83 dB
(Neue IHF-Norm)
Klangregler
Entzerrungs-Unterschall-
Filter
GehGrrichtige Lautstarke
ENTZERRER
: S.E.A.: Mittenfrequenzen
40, 250,1k,5k, 15 kHz
S.E.A.: Pegelbereich +12 dB
: 18 Hz (-6 dB/oct)
: 100 Hz: +6 dB
10 kHz: +4 dB
(bei VOLUME auf ~30 dB)
PHONO-Uberbelastungsgrenze
PHONO
Magnet (MM)
PHONO
Dynamisch (MC)
PHONO-RIAA-
Abweichung (MM)
PHONO-RIAA-
Abweichung (MC)
Klirrfaktor
PHONO
Magnet (MM)
PHONO
Dynamisch (MC)
Aufnahme-Ausgang
: 220 mV (1 kHz, 0
’ Klirrfaktor)
005 %
: 15 mV (1 kHz, 0,005 %
Klirrfaktor)
: +0,3 dB (20 Hz —
: 0,5 dB (30 Hz —
: 0,005 % (bei 10 V
20 Hz — 20 kHz)
20 kHz)
20 kHz)
Ausgang,
: 0,02 % (bei 10 V Ausgang,
30 Hz — 20 kHz)
Ausgangspegel/I mpedanz
: 150 mV/810 Ohm (PHONO)
TAPE REC
ALLGEMEIN
Spannungsversorgung
: Siehe Seite 28
Abmessungen und Gewicht
Vorgesehene
Abmessungen (cm)
Lander
USA
Kanada,
Grofbritannien,
Australien,
Europa und
andere Lander
Breite | Tiefe
_
Gewicht (kg)
47,4
34,5
8,6 (Netto)
10 (Brutto)
Technische Anderungen vorbehalten!
—25—
