Drawings remain our exclusive property. They are entrusted only for the agreed purpose. Copies or any other reproduction, including storage, treatment and
dissemination by use of electronic systems must not be made for any other than the agreed purpose. Neither originals nor reproductions may be given to or made
available to third parties.
Die Zeichnung bleibt unser ausschließliches Eigentum. Sie wird nur zu dem vereinbarten Zweck anvertraut und darf zu keinem anderen Zweck verwendet werden.
Kopien oder sonstige Vervielfältigungen einschließlich Speicherung, Verarbeitung oder Verbreitung unter Verwendung elektronischer Systeme dürfen nur zu dem
vereinbarten Zweck angefertigt werden. Weder Original noch Vervielfältigungen dürfen Dritten ausgehändigt oder in sonstiger Weise zugänglich gemacht werden.
Entwicklungsbedingte Änderungen
vorbehalten. Zeichnung darf nur über CAD
geändert werden.
A310197228 D 00
Index Änderungs-Nr. Maßstab
OriginalDokument-Nr.
Techn. Dienst Nr. Bezeichnung
Sprache Blatt
Datum Name
Gez.
Bearb.
Freigeg.
1 1/4 24 1/8
7/8 5 1/8
K1
T11464.00
use

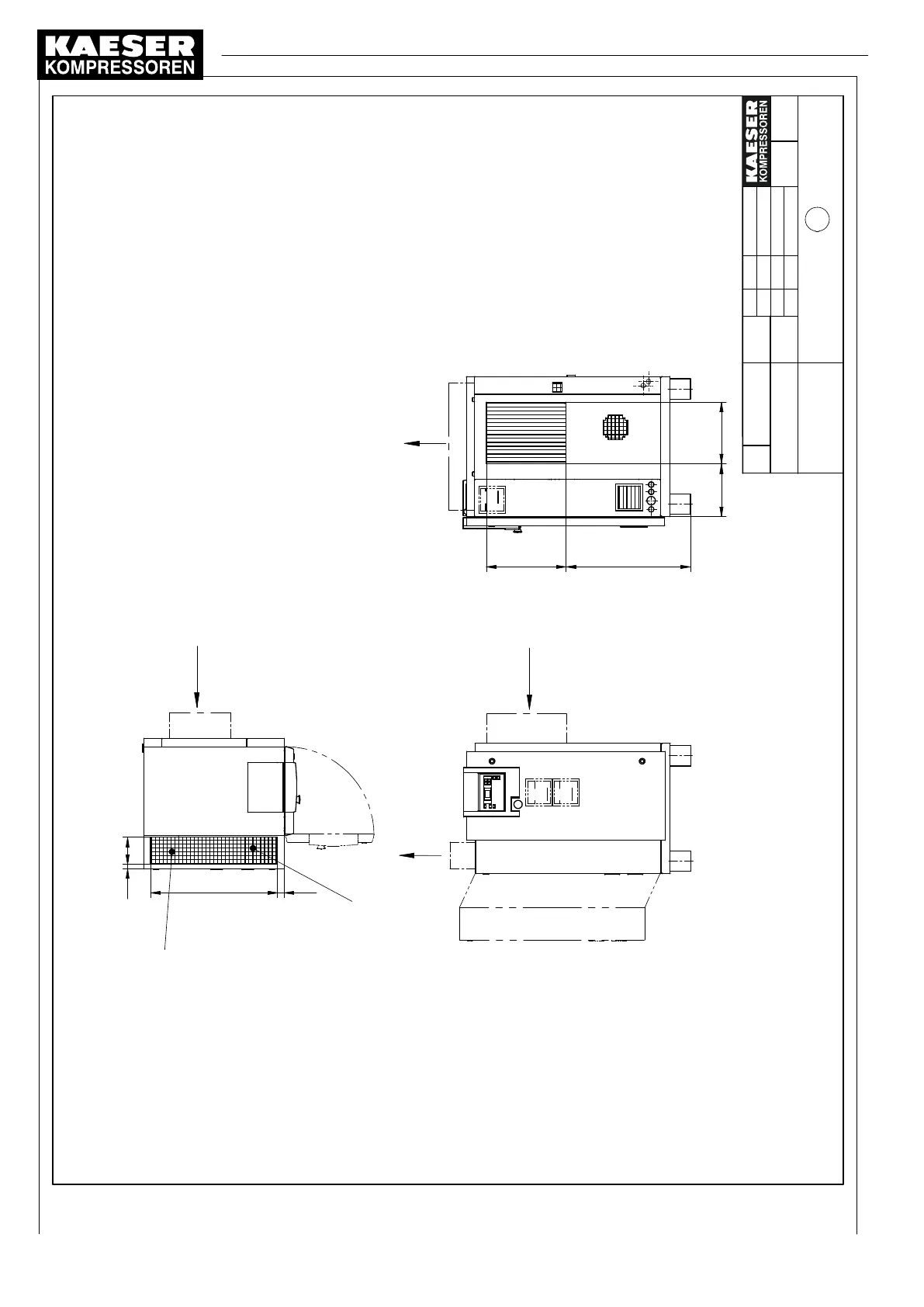

SM 7,5/10/15
SFC 8
All dimensions are in inches!
10 1/8 11 3/4
23 3/4 15 1/4
17.05.2011
Dumdey
17.05.2011
Schubart
SM 7,5/10/SFC8: V = 1295 cfm
∆
p tot. 1/8 inch/wc
SM 15: V = 1295 cfm
∆
p tot. 3/32 inch/wc
Total permissible pressure loss for installed ducting
Cooling air outlet
00
