89
ANTRIEBSTECHNIK
COMBIVERT F0
COM1 RS232
F0
PC-IBM
RS232

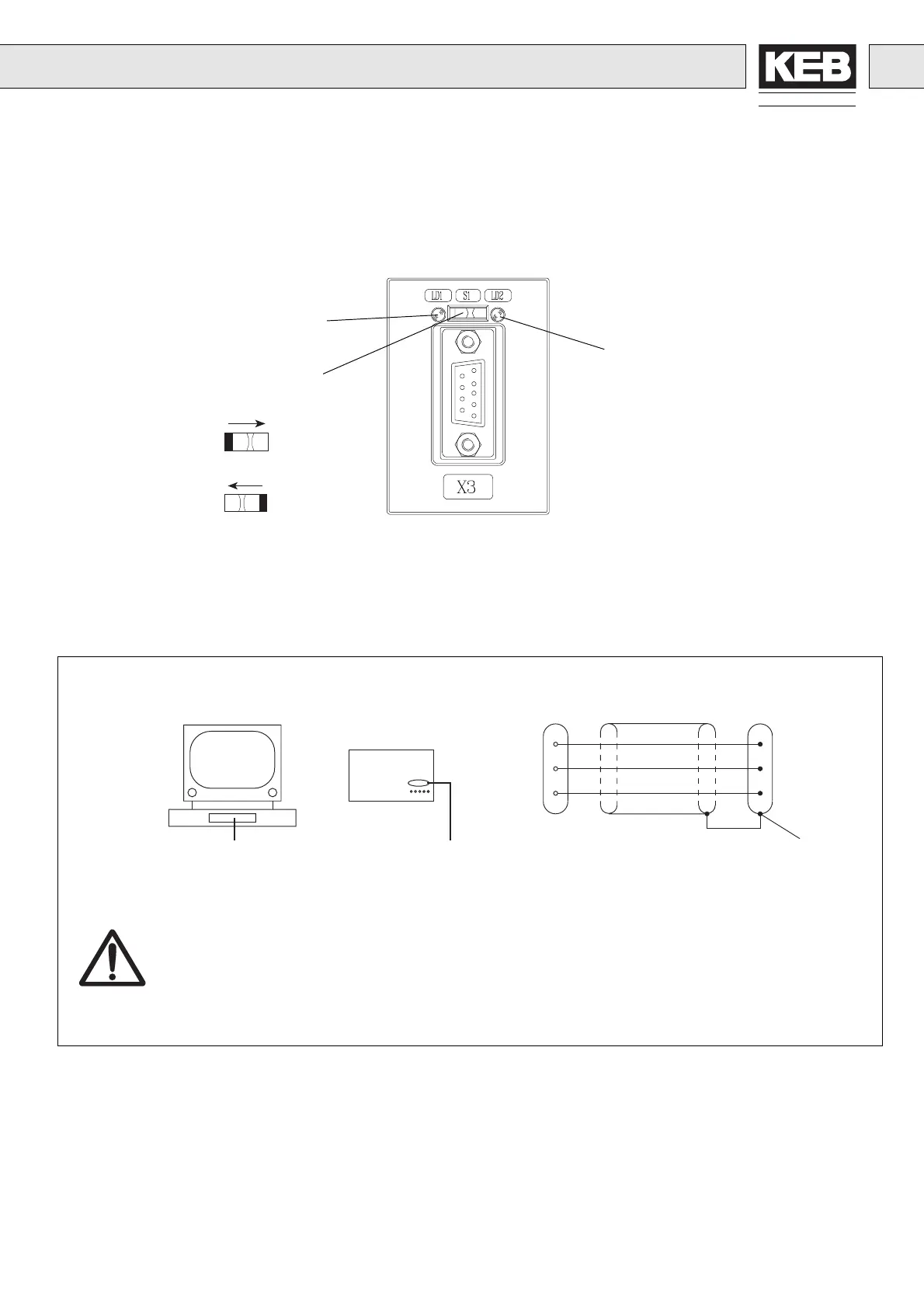

Struktur/Structure
Rackversion
Variante: 00.F0.D00-R01Z
Platine: 05.F0.010-0019
Rack Version Variant: 00.F0.D00-R01Z
Board: 05.F0.010-0019
RxD - Kontrolle / Control Light
S1 Abschlußwiderstand
S1 Terminal Resistance
150 ý
ohne
without
Wiring DiagramAnschlußplan
9pol. Sub-D Kupplung 9pol. Sub-D Stecker
9-pole Sub-D Socket 9-pole Sub-D Plug
2
3
5
2
3
7
Female Male
PC
F0
BA
BA
TxD - Kontrolle / Control Light
Gehäuse (PE)
Housing (PE)
Artikel-Nr. / Part No. 00.58.025-000D
Aus Sicherheitsgründen den PC nur über Trenn-
trafo betreiben oder einen PC mit potential-
getrennter Schnittstelle verwenden!
For reasons of safety operate the PC only with
isolating transformer or use a PC with potential-
separated interface!
