KEB COMBIVERT F0 User Manual

88
Belegung Buchse CN3 (X3) / Occupancy of socket CN3 (X3)
PIN Nr. RS485 Signal Bedeutung Meaning
PIN No. Bezug / Norm
1 – – frei free
2 – TxD Sendesignal/RS232 transmit signal/RS232
3 – RxD Empfangssignal/RS232 receive signal/RS232
4 A' RxD-A Empfangssignal A/RS485 receive signal A/RS485
5 B' RxD-B Empfangssignal B/RS485 receive signal B/RS485
6 – VP Versorgungsspannung-Plus, supply voltage plus,
+5 V, I
max
= 50 mA +5 V, I
max
= 50 mA
7 C/C' COM Datenbezugspotential data reference potential
8 A TxD-A Sendesignal A/RS485 transmit signal A/RS485
9 B TxD-B Sendesignal B/RS485 transmit signal B/RS485
RS232/485-Baugruppe potentialgebunden
Mit der RS232/485-Baugruppe wird der KEB COMBIVERT F0 zur
Kommunikation mit einer Datenübertragungseinrichtung erweitert.
Die entsprechende Beschaltung ermöglicht eine physikalisch
potentialgebundene Übertragung gemäß,
• EIA-RS232-Norm (DIN 66020, 66022, CCITT V.24) oder
• EIA-RS485-Norm (DIN 66259, Teil 4).
Das Steuerungsverfahren mit dem 7-Bit-Code (ASCII) entspricht
der DIN 66019 (ANSI X3.28-Protokoll, ISO1745).
Elektrische Eigenschaften für RS232-Norm
Struktur: Punkt-zu-Punkt-Verbindung
Medium: 3-Drahtleitung, abgeschirmt, verdrillt
Leitungslänge: maximal 15 m
Chassisversion Variante: 00.F0.D00-000Z
Platine: 00.F0.021-0009
RS232/485-Module non-isolated
The RS232/485-Module expands the KEB COMBIVERT F0 for
communication with data communications equipment. Suitable
wiring permits the physical non-isolated transmission according to,
• EIA-RS232 Standard (DIN 66020, 66022, CCITT V.24) or
• EIA-RS485 Standard (DIN 66259, Part 4).
The control procedure with the 7 bit code (ASCII) corresponds to
DIN 66019 (ANSI X3.28-Protokoll, ISO1745).
Electrical Characteristics RS232 Standard
Structure: Point-to-point connection
Medium: 3-wire cable, shielded, twisted
Cable length: maximum 15 m
Chassis Version Variant: 00.F0.D00-000Z
Board: 00.F0.021-0009

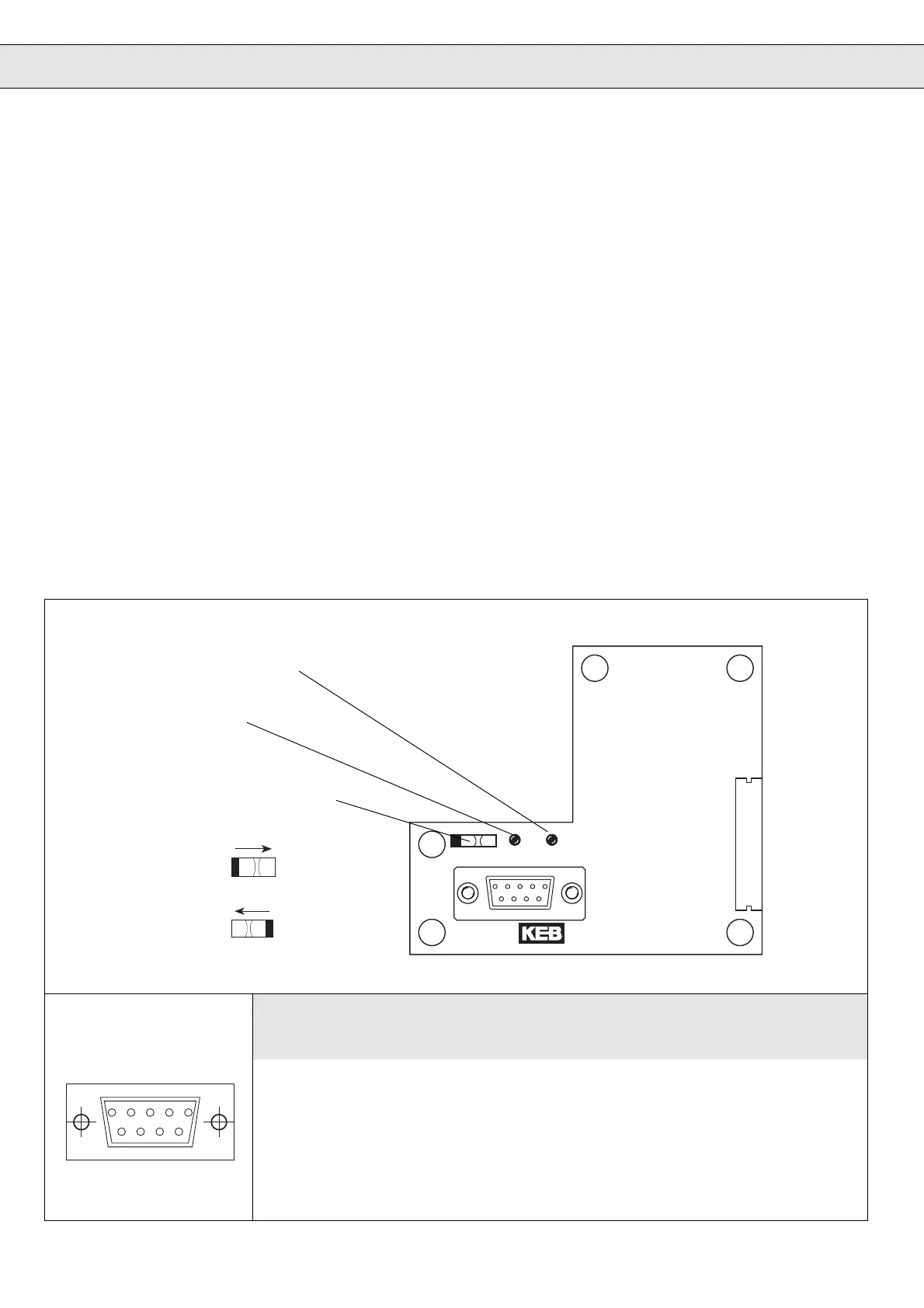

54321
9876
Buchse CN3 (X3)
Socket CN3 (X3)
BA
BA
SW1
Abschlußwiderstand
Terminal Resistance
150 ý
ohne
without
LD2
RxD Kontrolle / Control Light
LD1
TxD Kontrolle / Control Light
LD1 LD2
B A
00.F0.021-0009
