Kemper VacuFil Compact - Montage Schiebegriff

DE
1502872-02 - 23 -
5.1 Montage Schiebegriff

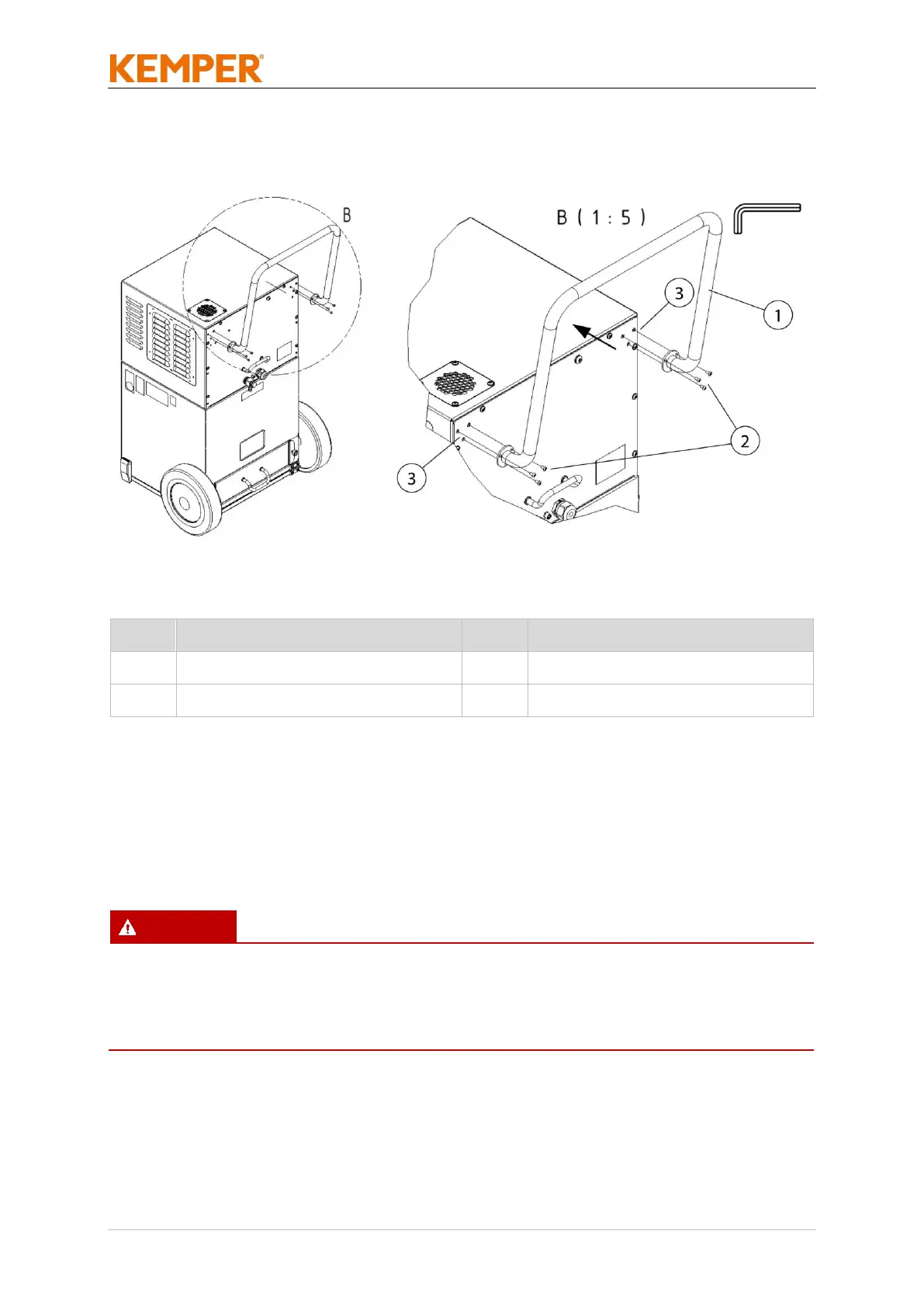

Abb. 3: Montage Schiebegriff
Pos.
Bezeichnung
Pos.
Bezeichnung
1
Schiebegriff
3
Gewinde M4
2
Schrauben M4 (6 x)
Tab. 3: Montage Schiebegriff
Den Schiebegriff wie folgt montieren:
1. Den Schiebegriff (Pos. 1) mit den Schrauben (Pos. 2) an die
vorgesehenen Gewinde (Pos. 3) am Produkt anschrauben.
GEFAHR
Gefahr durch Absturz beziehungsweise Beschädigung des Produkts!
Der Schiebgriff (Pos. 1) dient nur zum Schieben/ ziehen des Produkts.
• Niemals das Produkt an dem Schiebgriff anheben!
