Kemper VacuFil Compact - Maßblatt

DE
1502872-02 - 52 -
Ventilatortyp
Seitenkanalverdichter
Absaugleistungsregelung
manuell/ optional
Maximale Aufstellumgebung über
NN m [inch]
1.500 [59055]
Tab. 16: Technische Daten
9.4 Maßblatt

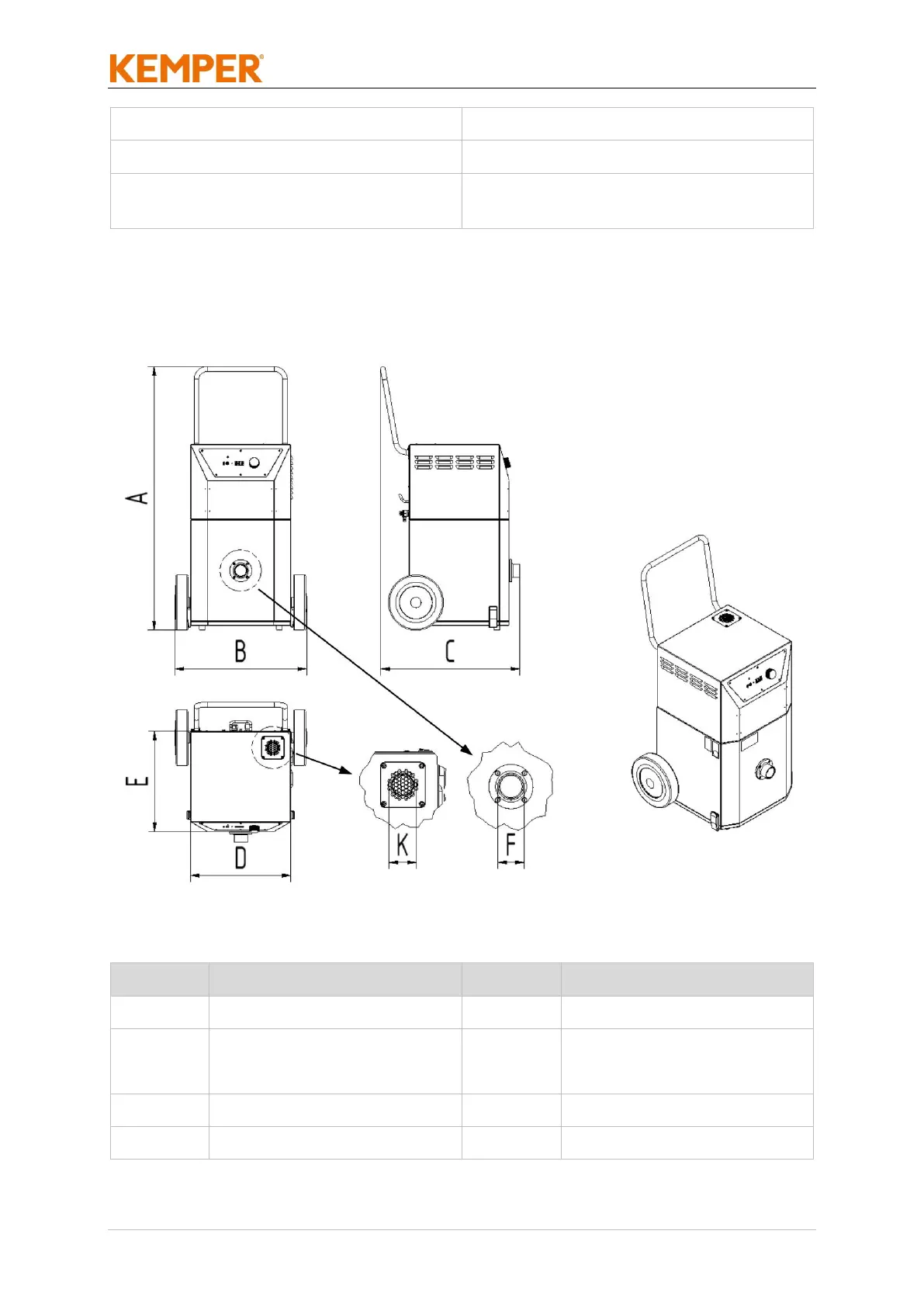

Abb. 15: Maßblatt
Symbol
Abmessung
Symbol
Abmessung
A
1.182 mm [46,5 inch]
E
450 mm [17,7 inch]
B
594 mm [23,4 inch]
F
Ø 63 mm [2,5 inch]/
Ø 45 mm [1,8 inch]
C
627 mm [23,7 inch]
K
Ø 63 mm [2,5 inch]
D
450 mm [17,7 inch]
Tab. 17: Maßtabelle
